На тахометр (а также на блок ЭПХХ , на нижней схеме видно) идёт коричневый с красным от вывода «К» ( по старым советским стандартам видимо были Контакты прерывателя, ну а в нашем случае коммутатор Этот же провод идёт на вывод «1» коммутатора.
А плюс идёт ( синий с красным провод ) на вывод «Б» ( батарея, не прямо с батареи , а через замок, в нашем случае ещё и реле зажигания ) и вывод «4» коммутатора. Собственно отвод на блок на тахометр на этой схеме не показан, но он идёт на вывод 15 разъёма Ш7 а также на разъём диагностики ( тоже рекомендую отрезать, абсолютно бесполезная вещь).
Советы для автомобилистов

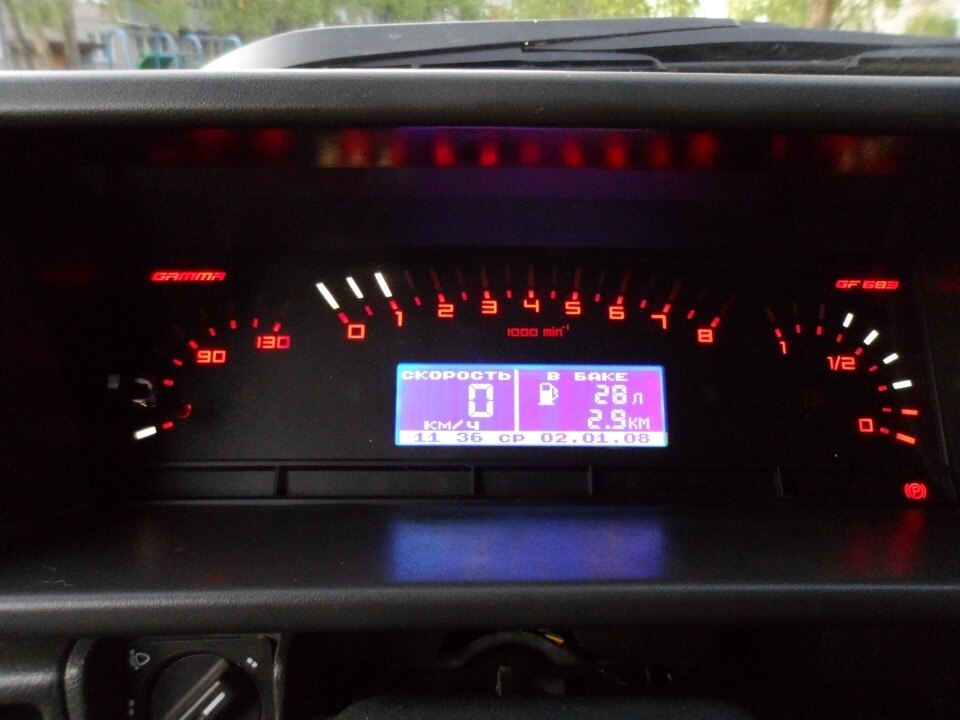

Щитков приборов устанавливаемых, на автомобиле ВАЗ 2109, может быть как минимум три варианта. Первая комбинация щитка приборов ставится на тех «девятках», где стоит низкая передняя панель. Вторая комбинация щитка приборов ставиться на «девятках» с высокой передней панелью. И последняя третья комбинация щитка приборов, которая уже является электронной, устанавливается на «девятках» с «европанелью».
На щитках приборов, которые ставятся на низкую панель, в автомобилях ВАЗ-2109, варианта, с полным отказом в работе всего щитка приборов, скорее всего не будет. Так как на этих щитках, спидометр и эконометр, имеют механический привод, и вероятность того что они откажут совместно с электрическими приборами и сигнальными лампами, очень мала. На щитке приборов с высокой панелью эконометр отсутствует, но спидометр также имеет механический тросовой привод.
Если все электрические приборы и контрольные лампы на всех трёх вариантах щитков перестали работать, то в первую очередь необходимо открыть капот, затем отстегнуть крышку монтажного блока и посмотреть, цел ли предохранитель, через который идёт питание на щиток приборов. Маркировка предохранителей находится на внутренней части крышки монтажного блока. В зависимости от того, какого года выпуска автомобиль и какая комбинация приборов на нём стоит, проверять нужно предохранитель обозначенный как F5 или F16.
Если предохранитель цел и контакты его не окислены, то дальше нужно посмотреть поступает ли питание на щиток приборов. Сделать это можно с помощью контрольной лампы при включенном зажигании. Отсоединяете разъём Х4 на монтажном блоке и на контакте № 3 проверяете есть ли напряжение. Дело в том, что монтажный блок на девятках будет во время дождя всегда мокрым, не зря это место водители называют болотом, и из-за этого часто происходит окисление контактов в колодках, что приводит к отказам в работе электрики. Иногда окисляются не только контакты, но и плата монтажного блока.
Если водителю, в выше перечисленных местах, найти неисправность не удалось, придётся снимать щиток приборов и проверять состояние контактов в двух колодках, а также надёжность соединения массового провода, но это уже более кропотливая работа.
Когда стрелка указателя находится постоянно в начале шкалы, при включенном на автомобиле зажигании отсоедините провод от датчика указателя температуры охлаждающей жидкости и соедините наконечник провода с «массой». Если при этом стрелка отклонится, то, следовательно, неисправен датчик указателя температуры охлаждающей жидкости и его необходимо заменить.
Если стрелка на датчике не отклонится, снимите панель приборов и, не отсоединяя от панели приборов проводов, включите на автомобиле зажигание и соедините с «массой» верхний вывод указателя температуры, который соединяется со штекером «2» белой колодки.
Отклонение стрелки указателя температуры в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик и указатель. Когда стрелка указателя температуры охлаждающей жидкости постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика указателя температуры охлаждающей жидкости. Если при этом стрелка вернулась к началу шкалы, то неисправен датчик. Если стрелка остается в красной зоне, то или провод имеет замыкание с «массой», или поврежден прибор.
Исправность прибора можно проверить, отсоединив от панели приборов белую колодку проводов и соединив с «массой» штекер «5» и с «+» аккумуляторной батареи штекер «12» белой колодки панели приборов. В этом случае у исправного прибора стрелка должна быть в начале шкалы.
Указатель уровня топлива.
Методика проверки указателя уровня топлива аналогична описанной выше для указателя температуры охлаждающей жидкости. Когда стрелка указателя уровня топлива постоянно находится в начале шкалы и не отклоняется после замыкания с «массой» наконечника розового провода, отсоединенного от датчика уровня топлива, то необходимо проверить прибор.
Для этого снимите панель приборов и, не отсоединяя от панели приборов провода, включите на автомобиле зажигание и соедините с «массой» нижний вывод указателя уровня топлива, который соединяется со штекером «13» белой колодки проводов. У исправного прибора уровня топлива стрелка должна отклоняться до конца шкалы.
Если стрелка указателя уровня топлива постоянно находится против метки «1», то исправность прибора можно проверить, отсоединив от панели приборов белую колодку проводов, соединив с «массой» штекер «5» белой колодки панели приборов и с «+» аккумуляторной батареи штекер «12». В этом случае у исправного прибора уровня топлива стрелка должна находиться против метки «0».
