Для повышения безопасности своего автомобиля водители устанавливают выключатель массы для аккумуляторной батареи. Его можно приобрести в специализированном магазине, а можно изготовить своими руками. В статье дается общая информация об устройстве и руководство по его изготовлению.

Что такое выключатель массы АКБ?

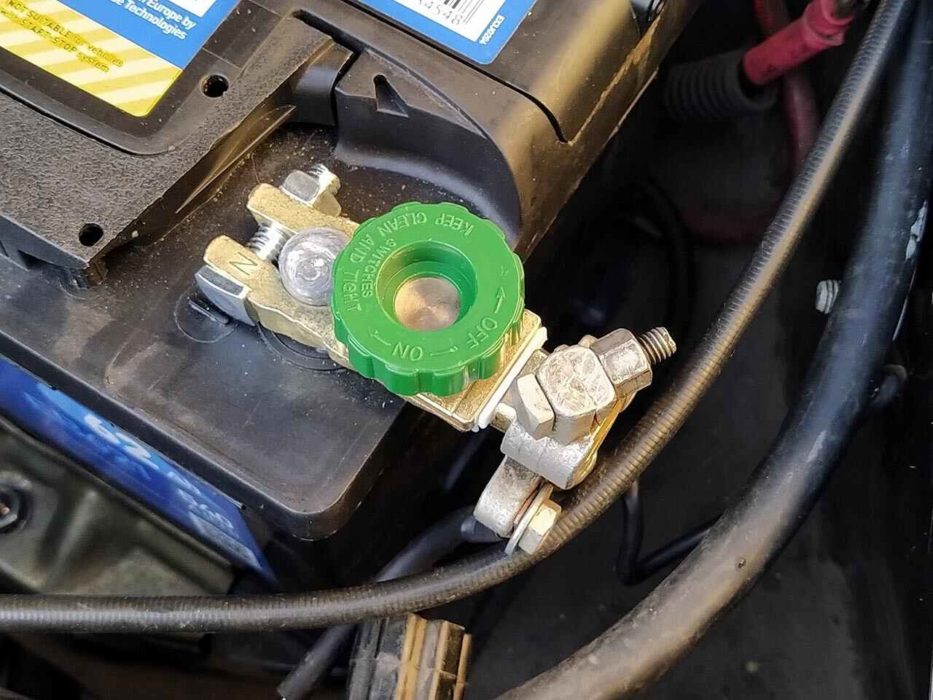

Что же собой представляет выключатель массы аккумулятора (ВМА)? Это устройство позволяет выключать бортовое питание без снятия клемм с АКБ. При выборе прибора следует учитывать, для каких целей он будет использоваться.

Если для того, чтобы обезопасить электрооборудование машины, то подойдет самая простая модель. Если для использования в противоугонной системе, то лучше выбирать более сложное устройство. Специалисты утверждают, что ВМА больше подходит для безопасности, чем противоугонное средство (автор видео — Роман Романов).

Руководство по изготовлению

Для самостоятельного изготовления существует простая схема ВМА без механических контактов, что обеспечивает его надежность. Дополнительным плюсом данной конструкции является возможность использования прибора в качестве противоугонного устройства. В конструкцию прибора входит два проводника: диод и тринистор.

В данном устройстве тринистор используется в качестве электронного реле, которое срабатывает, как только появляются импульсы на управляющем электроде. В потайном месте салона автомобиля устанавливается S1, при замыкании контактов которого возникает необходимый импульс. При поступлении на тринистор импульса он отпирается, сопротивление резко уменьшается и по сети течет ток высокого напряжения.

Благодаря тринистору ток проходит лишь в направлении от АКБ к сети.

Для возможности подзарядки АКБ от генератора параллельно с тринистором присоединяется диод. Крепятся детали на уголке из дюраля. На одной полке высверливаются отверстия и крепятся полупроводники, а на второй отверстия высверливаются под крепежный материал, с помощью которого прибор будет крепится к кузову машины. Для проводки используется многожильный монтажный провод.

Установка прибора состоит из последовательности шагов:

  1. На вывод катода тринистора присоединяется накидная клемма батареи. Собранная конструкция помещается в металлический корпус.
  2. Управляющий провод нужно протянуть из моторного отсека в салон.
  3. Чтобы не делать лишних отверстий в кузове, можно использовать держатель тормозной трубки. Для этого удаляем дно и получаем отверстие, через которое протягиваем провод.
  4. Тумблер устанавливаем на рулевую колонку. Для этого нужно выкрутить винты чехла, просверлить отверстие в колонке соответствующего диаметра и вставить в него тумблер.
  5. Далее к одному из выводов присоединить провод, который идет на «массу», а к другому подключить управляющий провод.

Если прибор использовать в качестве противоугонного устройства, то желательно использовать диод более мощный. Так как на его охлаждение влияет скрытая установка в моторном отсеке. Необходимо замерить омметром внутреннее сопротивление диода, когда он находится в открытом состоянии. Напряжение не должно падать больше 0,5—0,6 В, иначе нарушится процесс зарядки аккумулятора.

Советы и предупреждения

При установке выключателя массы аккумуляторной батареи следует учесть следующие моменты:

  • если на автомобиле установлены какие-либо приборы или устройства, которые требуют настройки, например, бортовой компьютер или электронный тахометр с часами, настройки следует восстановить, а время на часах выставить заново;
  • если охранная система оснащена автономной сиреной, то она начнет сигналить при отключении массы;
  • если в сигнализации не предусмотрено автономное питание, при отключении массы она становится неработоспособной;
  • на автомобилях с инжектором необходимо помнить о том, что выключенный ВМА влечет за собой отключение питания контроллера. При этом стирается вся информация, которая на нем накопилась.

По вышеописанным причинам использовать размыкатель массы следует только в аварийных ситуациях.

Со временем на контактах из-за коррозии переходное сопротивление существенно возрастает. Для стартерного тока это имеет большое значение. Поэтому рекомендуется контакты проводов смазать литолом или специальным вазелином.

В профилактических целях контакты следует периодически проверять и наносить новую смазку. Электронный выключатель массы может стать хорошим противоугонным средством для машины, так как отключатель можно поместить в скрытном месте и угонщикам сложно его будет обнаружить.
