Как устроен блок предохранителей на ВАЗ 2107?

Как выглядит блок предохранителей Ремонт

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

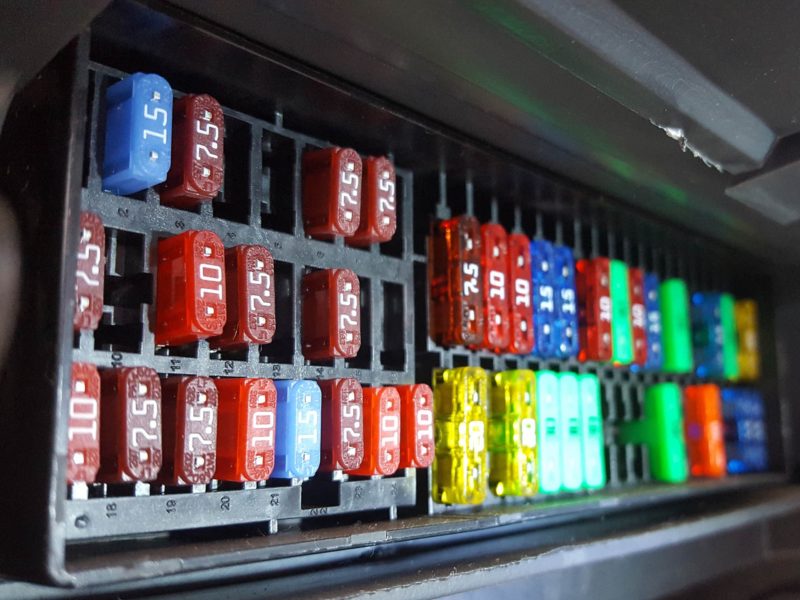

Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается.

Жгуты проводов передней панели, моторного отсека и задний жгут “семерки” соединяются через блок предохранителей ВАЗ 2107. Кроме соединения веток электропроводки, он выполняет важную функцию защиты от перегрузки и короткого замыкания. Давайте разберемся, что представляет собой блок предохранителей, где он расположен и за что отвечает каждый из его элементов.

Расположение блока предохранителей

Большая часть плавких предохранителей, защищающих электропроводку “семерки”, находятся в едином блоке, расположенном под капотом авто. Кроме предохранителей, блок содержит группу реле, которые отвечают за включение электроприборов, например, обогрев заднего стекла или головного света.

Монтажный блок ВАЗ 2107 находится под капотом возле лобового стекла, напротив пассажирского сиденья. В зависимости от года выпуска, “семерки” оборудовались двумя типами блоков предохранителей: “старым” и “новым”. Конструкции обоих типов блоков имеют небольшие различия, поэтому их особенности и электрические схемы следует рассматривать отдельно.

Важно: независимо от типа подачи топлива (карбюратор или инжектор) схемы одного (старого или нового) типа блоков предохранителей “семерки” одинаковы. Оба типа блоков могут быть установлены на инжекторные и карбюраторные модели.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:

Номер предохранителя (номинальный ток)* Назначение предохранителей ВАЗ 2107
F1 (8А/10А) Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А) Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А) Резервные
F5 (16А/20А) Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А) Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А) Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А) Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А) Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А) Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А) Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А) Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А) Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А) Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А) Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

Схема блока предохранителей ВАЗ 2107 нового образца

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

  1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
  2. Электромотор передних дворников.
  3. Резервное гнездо.
  4. Резервное гнездо.
  5. Питание электрообогрева заднего стекла.
  6. Часы, прикуриватель, питание розетки “переноски”.
  7. Сигнал и вентилятор радиатора.
  8. Лампы указателя поворотов в режиме “аварийки”.
  9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
  10. Лампы панели приборов.
  11. Лампы стоп-сигнала.
  12. Правая фара дальнего света.
  13. Левая фара дальнего света, контрольная лампа дальнего света.
  14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
  15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
  16. Ближний свет (правая лампа).
  17. Ближний свет (левая лампа).

Реле нового блока выполняют такие функции:

  1. Реле обогрева заднего стекла.
  2. Реле очистителя и омывателя фар.
  3. Реле сигнала.
  4. Реле электровентилятора системы охлаждения.
  5. Реле дальнего света.
  6. Реле ближнего света.

Особенности электросхемы моделей с инжектором

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора. Также на нем установлены плавкие предохранители, защищающие главное реле, ЭБУ двигателя и электрический бензонасос.
