В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.
Схемы
Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.
«Девятки», то есть ВАЗ 2109 бывают двух видов:
- до 1998 года;
- после 1998 года.

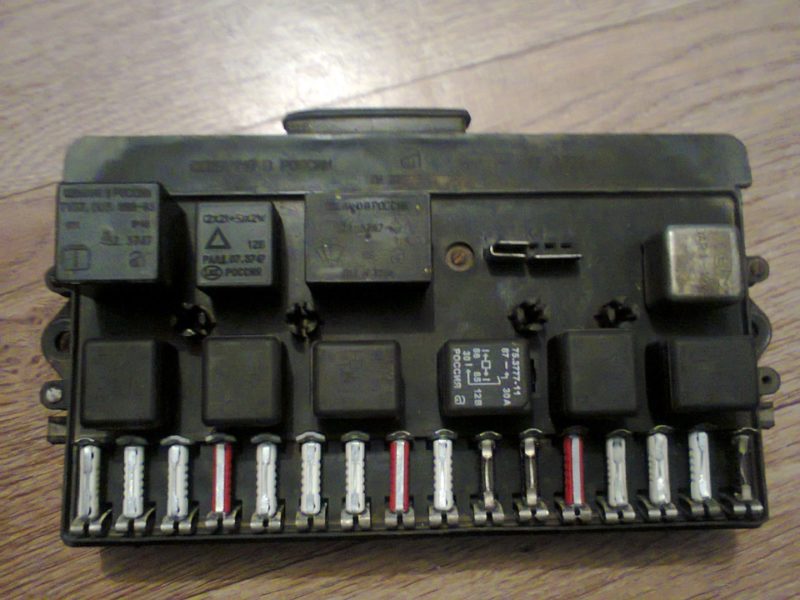

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.
Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.
Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.
Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.
Какие отличия блоков предохранителей старого и нового на 2109?
Отличия в следующем:
- Обозначение.
- Номинальная мощность.
- В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.
Блок старого образца
| Номер предохранителя: | Сила тока: | Что он защищает: |
| F1 | 10А | Резервный (дополнительный) предохранитель |
| F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов |
| F3 | 10А | Задние фары стоп-сигнала, лампочки подсветки салона |
| F4 | 20А | Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
| F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30А | Резервный предохранитель |
| F7 | 30А | Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
| F8 | 7,5А | Резервный предохранитель |
| F9 | 7,5А | Резервный предохранитель |
| F10 | 7,5А | Левая габаритная фара |
| F11 | 7,5А | Правая габаритная фара |
| F12 | 7,5А | Правая фара ближнего света |
| F13 | 7,5А | Левая фара ближнего света |
| F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15А | Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
Приведем в таблице номера реле и их функции:
| Номер реле | Функции |
| 1 | Работоспособность элементов очистки передней оптики |
| 2 | Работоспособность двигателя омывателя заднего стекла |
| 3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
| 4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
| 5 | Позволяет определить работоспособность лампы |
| 6 | Защита от перенапряжения системы обогрева заднего стекла |
| 8 | Лампы дальнего света фар |
| 9 | Лампы ближнего света фар |
| 11 | Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться |
| 12 | Работа звукового сигнала |
Блок предохранителей новый
В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:
| Номер предохранителя | Номинальный ток | Функции |
| 1. | 8А | Резервный предохранитель |
| 2. | 8А | Резервный предохранитель |
| 3. | 8А | Резервный предохранитель |
| 4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
| 6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
| 7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
| 8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
| 9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
| 10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
| 11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала |
| 12. | 16А | Прикуриватель, розетка для лампы переноски |
| 13. | 8А | Дальний свет правой фары |
| 14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
| 15. | 8А | Ближний свет правой фары |
| 16. | 8А | Ближний свет левой фары |
В таблице приведем распиновку блока предохранителей нового образца 2109:
| Обозначение реле | Что он делает: |
| К1 | Без него двигатель омывателя заднего стекла работать не будет |
| К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
| К3 | Обеспечивает работы стеклоочистителя лобового стекла |
| К4 | Защищает лампы стоп сигналов и габариты автомобиля |
| К5 | Обеспечивает работу фонарей дальнего света |
| К6 | Гарантирует работу устройства омывателя оптики |
| К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
| К8 | Звуковой сигнал или просто клаксон |
| К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
| К11 | Отвечает за работу устройства обогрева заднего стекла |
| К12 | Обеспечивает работу фонарей ближнего света |
Снятие и замена
Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.
Как заменить предохранитель:
- Открыть капот, отсоединить массу (-) аккумулятора.
- Открыть БП.
- На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
- Снять предохранитель.
- Поставить новый и проверить.
