Схема замка зажигания ВАЗ 2109 инжектор — диагностика и ремонт

замка зажигания ваз 2109 инжектор Ремонт

Самой распространенной проблемой замка зажигая является его отработка и заклинивание. При таких признаках нужно незамедлительно менять замок зажигания целиком, т.к. в случае заклинивания вы можете элементарно спалить стартер и тогда ремонт у вас станет в цену стоимости стартера.

Еще одной из распространенных проблем бывает выход из строя контактной группы. В таком случае у вас выходит из строя сразу несколько приборов.

Например, у меня сразу перестали работать ближний свет фар, печка, прикуриватель, отопитель заднего стекла. Заменив контактную группу на новую сразу все заработало.

Устройство и устранение неисправностей замка зажигания ВАЗ 2109

Одним из ключевых узлов на транспортном средстве ВАЗ 2109 является замок зажигания. Электрическая схема машины использует его как коммутационный узел, обеспечивающий подачу напряжения на нужные цепи питания. Если этого не происходит по причине неисправности коммутатора, то возможно отключение отдельных групп потребителей или автомобиля в целом — он попросту не заведется.

Устройство и принцип действия замочного узла

На автомобиле ВАЗ 2109 могут устанавливаться 2 штатные модификации замка. Старая имеет каталожный номер 21080-3704005-60. Отличается четырьмя положениями ключа (длинного), а также содержит реле зажигания. Новый узел с номером по каталогу 21080-3704005-30 имеет всего три положения ключа, реле в нем отсутствует.

Для подключения всех проводов на замок автомашины ВАЗ 2109, используется контактная группа. Каждому из положений ключа отвечает своя сбивка, а значит, группы потребителей.

Замкнутыми являются контакты «30» и «30/1». Все зависимые цепи питания являются отключенными.

В этой позиции производится подача напряжения на элементы системы управления зажиганием. Для этого замыкаются белый с коричневым проводом, а розовый — черным и голубым. При этом формируется несколько групп контактов. К примеру, «30 INT» включает цепь питания наружного, в том числе дальнего, освещения, подсветку приборной панели. Контакты «30/1» и «15/1» дают напряжение на лампы указателей поворотов, реверсного хода, элементы системы зажигания и т. д. Пара «30/1», «15/2» питает фары ближнего/дальнего освещения, противотуманки, омыватель, вентиляторы.

Включенное на предыдущем этапе реле зажигания продолжает работать. Основной является пара контактов «30», «50», которая дает напряжения для работы стартера. Параллельно ей должны формироваться цепи от контактных соединений «30/1», «15/1», а также «30/1», «15/2». Потребители, которые при этом подключаются, аналогичны описанным для положения «I». Розовый провод в контактной паре вместе с черным замыкается на красный (вместо голубого).

Схема замка зажигания ваз 2109 инжектор

Используется для подачи напряжения на компоненты системы стояночного («30/1 Р») и габаритного освещения/подсветки приборной панели («30 INT»). Черный провод формирует замкнутую цепь вместе с коричневым и розовым.

Замок, его схема выполняют две функции: электрическую и механическую. Суть первой заключается в замыкании определенных групп контактов, исходя из позиции ключа.

С точки зрения механики, при выключенном зажигании блокируется рулевое колесо, делая невозможным его вращение. То есть, вторая функция является защитной.

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется.

Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

Схема замка зажигания ваз 2109 инжектор

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

  1. Мультиметр, или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
  2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом ремонта механических неисправностей является замена деталей, которые вышли из строя, то они пригодятся и в этом случае.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

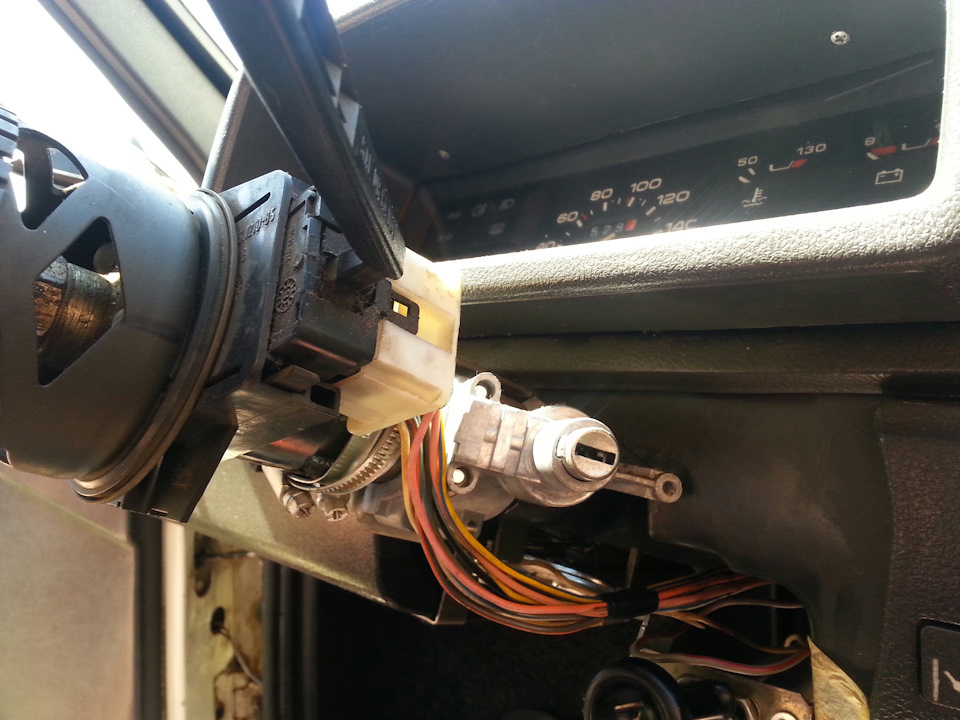

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки.

Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Сборка нового замочного узла происходит аналогично, но в обратном порядке.
