Какую прокладку ГБЦ установить на ВАЗ 2123?

Прокладка гбц ваз 2123 Ремонт

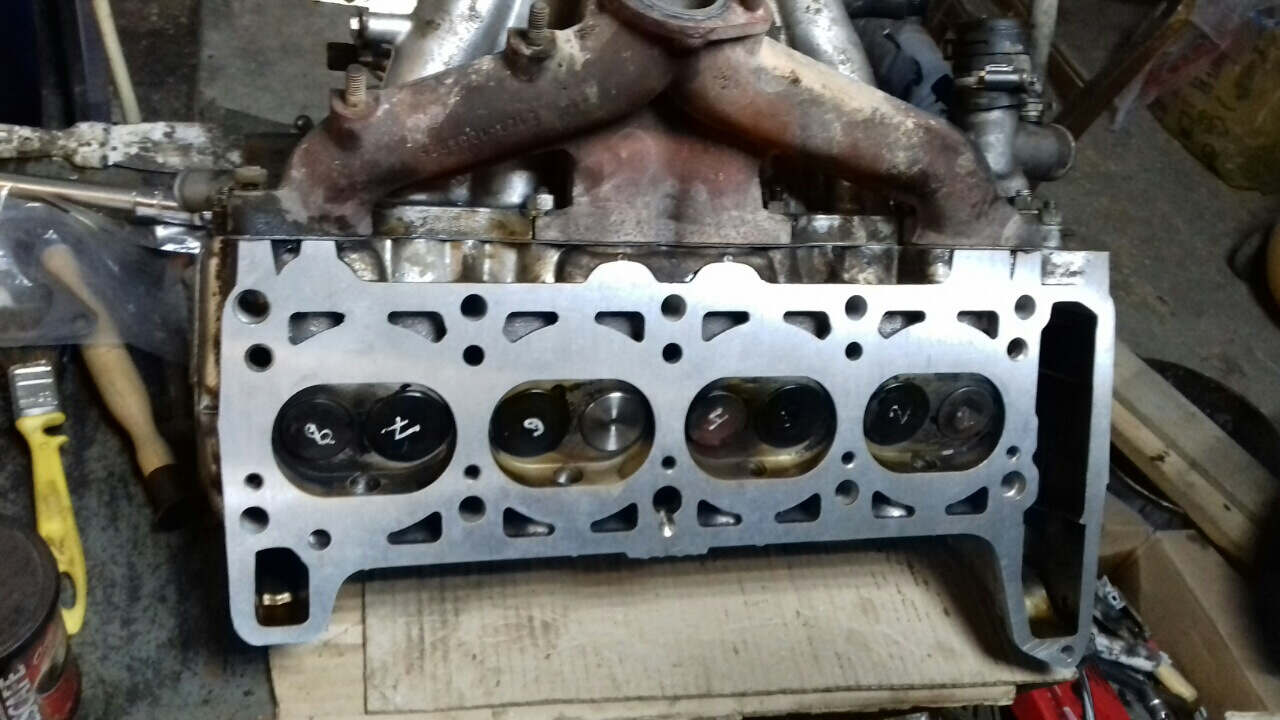

Прокладку ГБЦ ВАЗ 2123 бывает металлическая и неметаллическая. Металлическая прокладка головки блока цилиндров ВАЗ 2123 изготовлена из листовой меди со вставными резиновыми уплотнителями. Металлическая прокладка ГБЦ обладает наибольшей износостойкостью и служит в несколько раз дольше неметаллической.

Новая (светлая) и старая трубки. Клеммовые наконечники на новой показали себя гораздо более надежными, нежели уплотнительные конусы на старой. При формовке конуса на нем нередко получались складки и трещины, нарушавшие герметичность соединения. Пластмассовые фиксаторы старой трубки порой ломались, она сильно вибрировала и трескалась, из-за утечки масла гидронатяжитель отказывал. Новая трубка жестче, к тому же ее держат металлические скобы с резиновыми вставками, подавляющими вибрации.

Справа на фото новый гидронатяжитель. Фланец стал толще, снизился риск его деформации и нарушения герметичности стыка. Резьбовое отверстие в корпусе под болт крепления трубки теперь прямое, а не ступенчатое с конической поверхностью для уплотнения соединения с трубкой, как было раньше. Кстати, в качестве крепежного болта использован известный многим перепускной болт от шланга переднего тормоза «Жигулей» (изд. 2101-3506078). Пригодились и две его медные прокладки. Внутренняя же конструкция гидронатяжителя сохранена.

На последних версиях двигателей стоят проверенные временем гидроопоры фирмы INA. Их конструкция сводит к минимуму риск ошибок при сборке головки цилиндров и ее ремонте. В головку цилиндров сначала ввертывают стальную втулку (корпус), а уже в нее устанавливают на скользящей посадке опору. Усилие, которое могло бы деформировать прецизионную пару, исключено в принципе.

Новая головка получила обозначение 21214-1003015-30. Главные отличия – увеличенный диаметр бобышек и резьбовых отверстий под втулки гидроопор и дренажные каналы для слива из них масла. Посему в производстве заменили оснастку для отливки головки и ввели дополнительную механическую обработку. Остальные размеры прежние.

В посадочном отверстии головки под прежнюю гидроопору (на фото – черная) нарезана резьба М18×1,5. Для втулки новой гидроопоры потребовалось посадочное отверстие с резьбой М24×1,5. Старая и новая конструкции не взаимозаменяемы.

Основное обозначение головки выполнено в литье (над свечным отверстием второго цилиндра). Цифры 3 и 0 в конце маркировки указывают на новую конструкцию. Если их нет, перед вами старая.

Прежняя рампа для подачи масла к гидроопорам изготавливалась из обычной стали, снабжена алюминиевыми проставками. Материал современной рампы – нержавеющая сталь, призванная продлить срок службы гидроопор. Соединения уплотнены втулками из маслостойкой резины. Рампы не взаимозаменяемы, каждая применяется в своей головке блока.

Для подвода моторного масла к гидроопорам между их корпусами и головкой установлены алюминиевые проставки. По каналу блока цилиндров и головки масло поступает к корпусу подшипников распределительного вала, а затем по трубчатой масляной рампе (тоже скрытой под крышкой ГРМ) – к проставкам гидроопор.

При адаптации рычага клапана к гидроопоре INA диаметр его опорной сферы уменьшили с прежних 12 мм до 11 мм. Во избежание ошибок при подборе деталей у нового рычага 21214-1007116-30 (справа) есть опознавательный знак – дополнительная проточка.
