Блок предохранителей ВАЗ 2114 — особенность конструкции, технические параметры

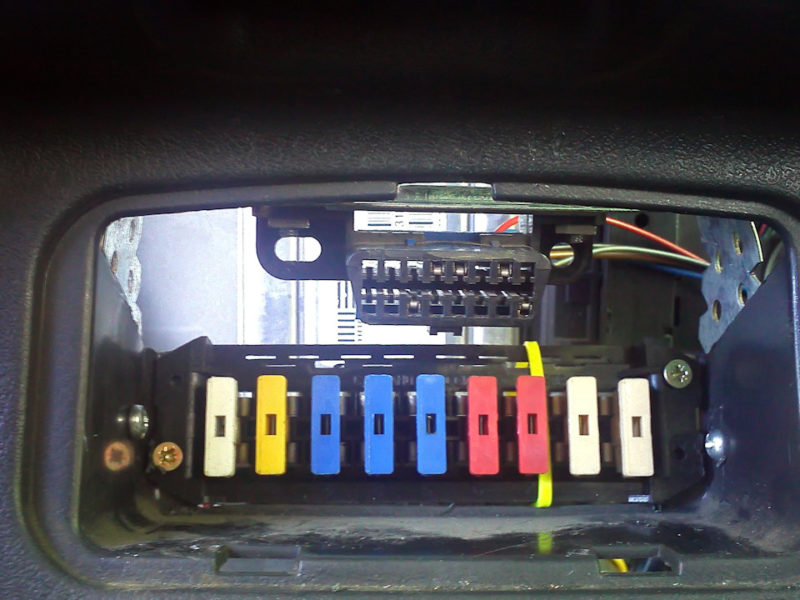

Блок предохранителей ваз 2114 в салоне Ремонт

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1 Реле включения электровентилятора
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5 Реле включения стеклоподъёмников
К6 Реле включения звукового сигнала
К7 Реле включения обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи
F1(20A) Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A) Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A) Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Схема соединений монтажного блока ВАЗ 2114

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115 (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера):

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина)

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона.

Блок предохранителей ваз 2114 — это та его часть, которая предотвращает возникновение сбоя в работе электрики автомобиля — короткого замыкания. В данном автомобиле устанавливаются 2 независимых блока предохранителей. Один — под капотом, второй — в салоне автомобиля слева под рулем. В ваз 2115 и других автомобилях данной серии (после «десятки») расположение блока идентичное, поэтому с его поиском проблем не возникнет.

Поиск неисправного предохранителя

На панели приборов аварийные сигналы показываются не всегда (ведь выйти из строя может предохранитель, отвечающий за ее работу). Для того, чтобы установить, где находится прогоревший предохранитель, рекомендуется использовать обыкновенный мультиметр с функцией «прозвонки» или диод на 12 Вольт. После того, как одно из устройств перестало работать, но на панели нет сигнала поломки, следует аккуратно мультиметром прозвонить каждый из предохранителей. Делать это следует при заглушенном двигателе и снятой минусовой клемме аккумулятора.

Где находятся предохранители под ту или иную цепь электроприборов? Можно воспользоваться схемой в инструкции или под крышкой блока.

Но нужно учитывать, что предохранитель прикуривателя ваз может выйти из строя еще и при повреждении контакта с аккумуляторной батареей. Если сгорает предохранитель печки ваз 2114, то вместе с ней перестают работать и вентиляторы, отвечающие за циркуляцию воздуха в салоне и обогрев лобового стекла. Так что не всегда поиск вышедшего из строя предохранителя прост.

При выходе из строя габаритов, например, цепь может разрываться и при неправильном заземлении. В этом случае, если поставить новый предохранитель, он тут же сгорит. Если его заменить на больший номинал — погорит практически все освещение, за исключением стоп-сигналов и фары заднего хода. А предохранитель К7, который отвечает за работу ленточных обогревов, при перегорании нарушит не только обогрев заднего стекла, но и цепь подключения дополнительной электроники для багажника (например, освещение).

Предугадать все это заранее невозможно, так как часто в 2114, как и ваз 2115, владельцами вносятся коррективы в работу блока предохранителей. Чаще всего сдваивают некоторые из цепей, тем самым меняя расположение предохранителей. Так делать не рекомендуется, но доля вины есть и у самого производителя, так как он может для новой серии своих авто выпускать блоки со своими «затычками». Старые их не могут заменить.
