Как устроен блок индикации бортовой системы контроля ВАЗ 2114?

блока индикации ваз 2114 Отечественный автопром

Блок индикации бортовой системы контроля ВАЗ 2114 – является контрольной электронной схемой со звуковыми сигналами и световыми индикаторами в количестве 7 штук.

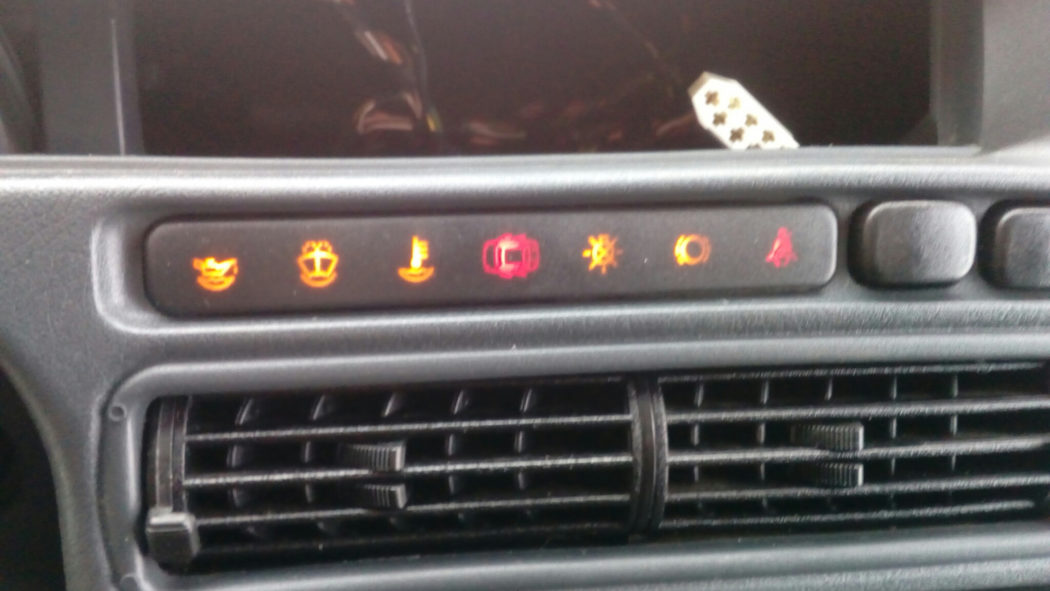

Светодиодные индикаторы

Каждый из индикаторов имеет собственное значение и символическую интуитивно понятную картинку.

Горение индикатора означает неисправность в следующих функциях автомобиля:

  1. Уровень масла.
  2. Омывающая жидкость.
  3. Охлаждающая жидкость.
  4. Двери.
  5. Фары.
  6. Ремни безопасности.

Проверка индикации

Существует 5 режимов индикации:

  • выключен – когда ключ отсутствует в замке зажигания;
  • режим ожидания — бск ваз 2114 переходит в него когда ключ в замок зажигания вставлен,но остается в позиции «Выключено», если открыть дверь, будет выдаваться ошибка о забытом ключе. Необходимо закрыть дверь или вынуть ключ для остановки звукового сигнала;
  • тест – включается, когда ключ в замке зажигания поворачивают в позицию «Зажигание». Звуковой сигнал и включение всех лампочек системы сигнализируют о исправности прибора. После производится тестирование всех систем, датчики при этом находятся в выключенном состоянии;
  • предварительный тест — после окончания тестирования блок индикации ваз 2114, если присутствуют неисправности, то диод отвечающий за определенный параметр начинает мигать в течении 8 секунд, после чего равномерно горит, пока ключ не будет возвращен в позицию «Выключено». Мигание индикатора сопровождается ритмичным звуковым сигналом;
  • тест при работающем двигателе – данный режим для бск 2114 является завершающей стадией контроля. Контроль параметров датчиков переходит в спящий режим. Он осуществляет лишь периодический дополнительный контроль работоспособности автомобиля. Все неисправности, возникшие в этом режиме, запоминаются до конца поездки и лампочки горят ровным светом.

В случае возникновения неполадок в движении, оповещение осуществляется по алгоритму предварительного теста с 8с. миганием.

Расположение предохранителей и реле

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле

Описание реле:

  • К1–реле включения очистителей фар;
  • К2–реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3–реле стеклоочистителя ветрового окна;
  • К4–реле контроля исправности ламп;
  • К5–реле включения стеклоподъемников;
  • К6–реле включения звуковых сигналов;
  • К7–реле включения электрообогрева заднего стекла;
  • К8–реле включения дальнего света фар;
  • К9–реле включения ближнего света фар;
  • F1–F20–плавкие предохранители;
  • Х11 – выводы колодки жгута проводов

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости.

Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:

  • К1–реле включения очистителей фар;
  • К2–реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3–реле стеклоочистителя ветрового окна;
  • К4–реле контроля исправности ламп;
  • К5–реле включения стеклоподъемников;
  • К6–реле включения звуковых сигналов;
  • К7–реле включения электрообогрева заднего стекла;
  • К8–реле включения дальнего света фар;
  • К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115.

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115
