Комбинация приборов на ВАЗ 2114 располагается в левой части приборной панели, которую автомобилисты часто называют «торпедой». На приборной панели также располагаются различные переключатели и индикаторные лампочки, которые необходимы для управления светотехническим оборудованием, отопителем и другими важными агрегатами.

Назначение приборов и расшифровка обозначений на них

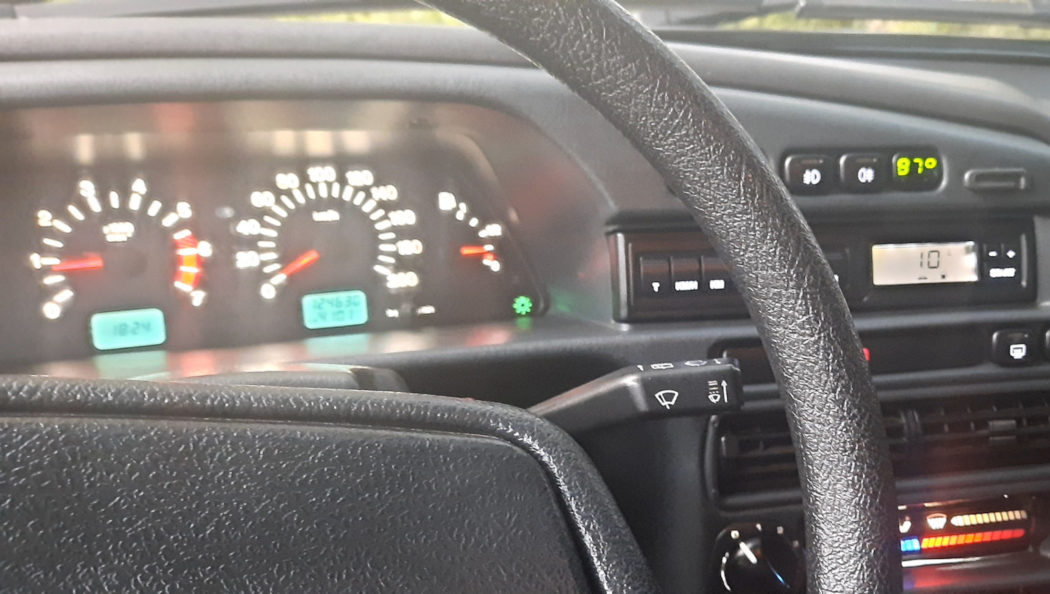

Находящаяся в левой части приборной панели, прямо перед водительским сиденьем, комбинация приборов ВАЗ 2114 играет важную роль в управлении автомобилем.

На ней располагаются стрелочные приборы, индикаторы ВАЗ 2114 с электронными цифровыми окошками и сигнальными лампочками различного назначения.

  • Индукционный спидометр, получающий показания о скорости от датчика, который расположен непосредственно в коробке передач, показывает реальную скорость автомобиля от нуля до двухсот километров в час. Цена деления 10 км/час. Необходимо иметь ввиду, что такие приборы имеют допустимую погрешность не менее 5 км/час. В нижней, центральной части прибора имеется окошко с электронным дисплеем, в котором двумя строчками отражаются общий пробег за все время эксплуатации машины и текущий пробег.
  • Слева от спидометра располагается тахометр. Это электронный прибор, который, получая сигнал от бортового компьютера, показывает текущие обороты коленвала в данный конкретный момент. Шкала имеет деления в 5 единиц, оцифровка сделана через 10 единиц, максимальное значение — 80. При умножении на 100 получается реальное количество оборотов, например 30 умножить на 100, получается — 3000 об/мин. Диапазон 55 — 60 заштрихован красным — это сигнализирует о приближении к критическим оборотам.Критический диапазон 60 — 80 закрашен красным. При увеличении оборотов до этих значений возможен выход двигателя из строя.В нижней средней части прибора электронной индикацией отображаются время и реальная температура окружающего воздуха.
  • Слева от тахометра находится стрелочный указатель температуры охлаждающей жидкости. Сигнал о реальном состоянии он получает от датчика температуры ОЖ, который находится между ГБЦ и термостатом. Цена деления — 20 градусов. Оцифровка прибора начинается с 50, через два деления стоит 90 и заканчиваются деления на 130 градусах. Красная, опасная зона начинается со 105 градусов. Если стрелка попадает в эту зону, то двигатель надо немедленно выключить, в каком бы режиме он не работал. Из-за перегрева движка возможен выход из строя основных блоков силового агрегата. В верхней части, около цифры 130, имеется графический значок температуры.Справа от спидометра — прибор показывающий наличие и уровень топлива в топливном баке машины.

Цифры на шкале обозначают:

  1. 0 — это пустой бак.
  2. ½ — половина бака.
  3. 1 — это полный бак.

Графический символ бензоколонки вверху прибора означает полностью заправленный бак. Внизу справа загорается оранжевым цветом сигнализатор в виде бензоколонки, сообщающий, что остаток в баке меньше шести литров.

Обозначение лампочек и индикаторов

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю.

Схема проводки

Схема проводки ВАЗ 2114 инжектор 8 клапанов с подробным описанием системы электрооборудования, подкапотной проводки, предохранителей, жгутов и высоковольтных проводов. Схемы проводки ВАЗ 2114 инжектор 8 клапанов представлены в цветном формате с высоким разрешением для более подробного удобного просмотра.

Схема проводки ВАЗ 2114 инжектор 8 клапанов:

  1. Выключатель обогрева заднего стекла;
  2. Выключатель задних противотуманных фонарей;
  3. Переключатель света фар и указателей поворота;
  4. Монтажный блок;
  5. Переключатель стеклоочестителя;
  6. Выключатель противотуманных фар;
  7. Блок индикации бортовой системы контроля;
  8. Колодка жгута панели приборов к жгуту дополнительному;
  9. Комбинация приборов;
  10. Колодка жгута панели приборов к жгуту бортового компьютера;
  11. Колодка жгута панели приборов к жгуту системы зажигания;
  12. Колодка жгута панели приборов к жгуту боковых дверей;
  13. Предохранитель 16 А;
  14. Предохранитель 16 А;
  15. Выключатель зажигания;
  16. Выключатель на освещения;
  17. Электродвигатель отопителя;
  18. Добавочное сопротивление электродвигателя отопителя;
  19. Реле разгрузки замка зажигания;
  20. Реле задних противотуманных огней;
  21. Реле стартера;
  22. Патрон подключения переносной лампы;
  23. Прикуриватель;
  24. Колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
  25. Осветитель;
  26. Осветитель;
  27. Осветитель;
  28. Переключатель отопителя;
  29. Регулятор освещения приборов с реостатом;
  30. Выключатель сигнала торможения;
  31. Выключатель звукового сигнала;
  32. Выключатель аварийной сигнализации;
  33. Лампа подсветки табло управления отопителем;
  34. Предохранитель 16 А;
  35. Реле обогрева сидений;

Ш1-Ш4 — разъёмы монтажного блока. Х1, Х2 — колодки жгута панели приборов к комбинации приборов. А — точка заземления жгута панели приборов.

Схема подкапотной проводки ВАЗ 2114 инжектор

Схема подкапотной проводки ВАЗ 2114 инжектор и соединений переднего жгута с подробным описанием электрооборудования, схемы подключения, с указанием монтажного блока и подключенных приборов.

  1. Стартер;
  2. Батарея аккумуляторная;
  3. Генератор;
  4. Колодки жгута АКБ и стартёра и жгута переднего;
  5. Монтажный блок;
  6. Сигнал звуковой;
  7. Датчик указателя температуры охлаждающей жидкости;
  8. Датчик уровня омывающей жидкости;
  9. Фара левая;
  10. Фара правая;
  11. Датчик температуры окружающего воздуха;
  12. Выключатель лампы света заднего хода;
  13. Электровентилятор двигателя;
  14. Колодка жгута переднего к жгуту системы зажигания;
  15. Колодка используется на автомобилях с карбюратором;
  16. Датчик уровня тормозной жидкости;
  17. Датчик уровня масла;
  18. Датчик уровня охлаждающей жидкости;
  19. Монтажный блок;
  20. Датчик контрольной лампы давления масла;
  21. Электродвигатель омывателя заднего стекла;
  22. Электродвигатель омывателя;
  23. Электродвигатель стеклоочестителя;

Ш5-Ш8, Ш11- разъёмы монтажного блока. А1,А2,В1,В2 — точки заземления жгута переднего.

Схема проводки — монтажный блок

Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием

  • К1 — реле включения очистителей фар;
  • К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3 — реле стеклоочистителя ветрового окна;
  • К4 — реле контроля исправности ламп;
  • К5 — реле включения стеклоподъемников;
  • К6 — реле включения звуковых сигналов;
  • К7 — реле включения электрообогрева заднего стекла;
  • К8 — реле включения дальнего света фар;
  • К9 — реле включения ближнего света фар;
  • F1-F20 — плавкие предохранители;
  • Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.
  • F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.
  • F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.
  • F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
  • F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё
  • F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.
  • F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.
  • F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.
  • F8 (7.5A) — Левая противотуманная фара.
  • F9 (7.5A) — Правая противотуманная фара.
  • F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.
  • F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.
  • F12 (7.5A) — Правая фара (ближний свет).
  • F13 (7.5A) — Левая фара (ближний свет).
  • F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
  • F15 (7.5A) — Правая фара (дальний свет).
  • F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Устройство панели управления

К основным обозначениям относят уровень топлива, спидометр, тахометр, датчики для охлаждения жидкости. Датчик температуры обозначен в виде стрелки в левой части панели.

Если стрелка датчика находится в зоне от 105 до 130 градусов, следует срочно остановить автомобиль и подождать, пока не остынет двигатель, иначе мотор просто закипит. Тахометр представлен в виде стрелочной шкалы на щите прибора.

Обороты двигателя от 2 до 5,5 тысяч в минуту считаются нормой. Если стрелка попала в красную зону, то расход топлива может резко увеличиться, при этом нагрузка на детали двигателя станет больше. На панели обязательным должно быть наличие спидометра.

С его помощью водитель управляет скоростью, от чего напрямую зависит безопасность на дороге. Спидометр является важной деталью и должен показывать четкие данные.

Датчик расположен в виде стрелки, который показывает уровень топлива в баке автомобиля и находится, как правило, справа на приборе. Хотя точных данных о бензине он не измерит, но приблизительный остаток топлива вы можете узнать в любое время.

Устройство панели достаточно простое, и в то же время с высокой информативностью, снять ее не сложно.

При помощи датчиков и измерителей водитель в курсе всей информации о своей машине. Приборка ВАЗа — пластиковая, что придает ей эстетичный вид, она совершенно не скрипит в отличие от той же девятки.

Устройство простое, доступно для самостоятельного разбора и сбора.
