Как выставить метки узлов ГРМ на ВАЗ 2106?

Как выставить метки узлов ГРМ на ВАЗ 2106?

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная.

Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь.

Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением.

После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

  1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
  2. Люфт в трамблере.
  3. Эллипсность звездочек ГРМ.

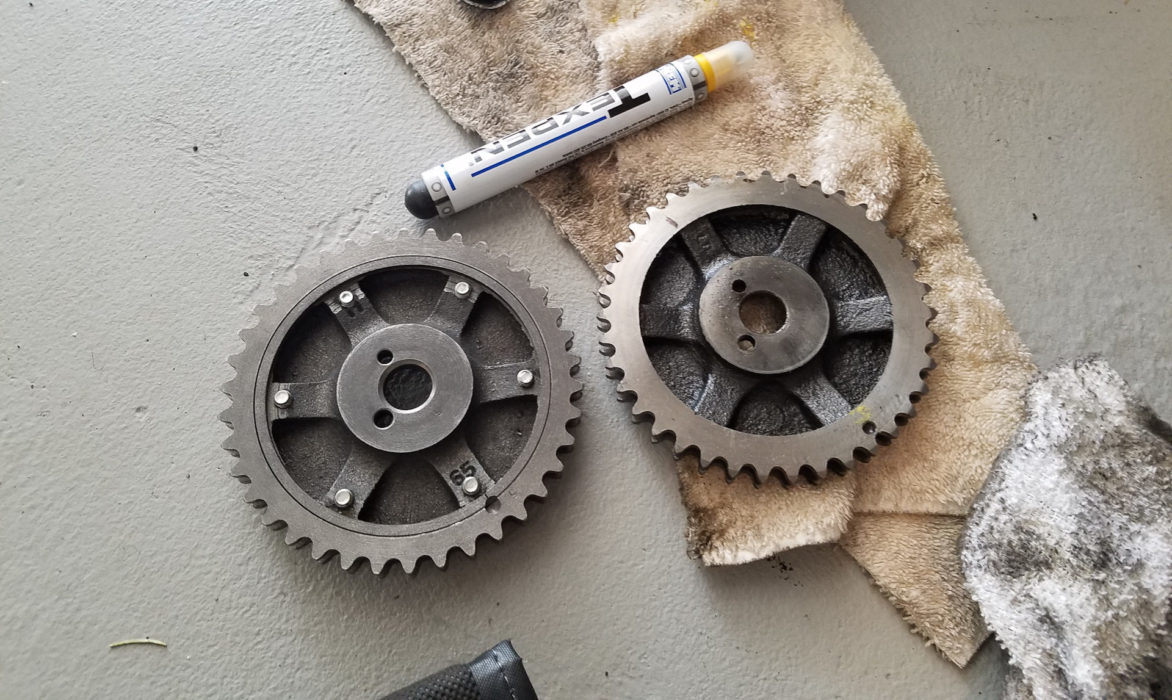

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.
