Замок зажигания ВАЗ 2108 — схема подключения проводов

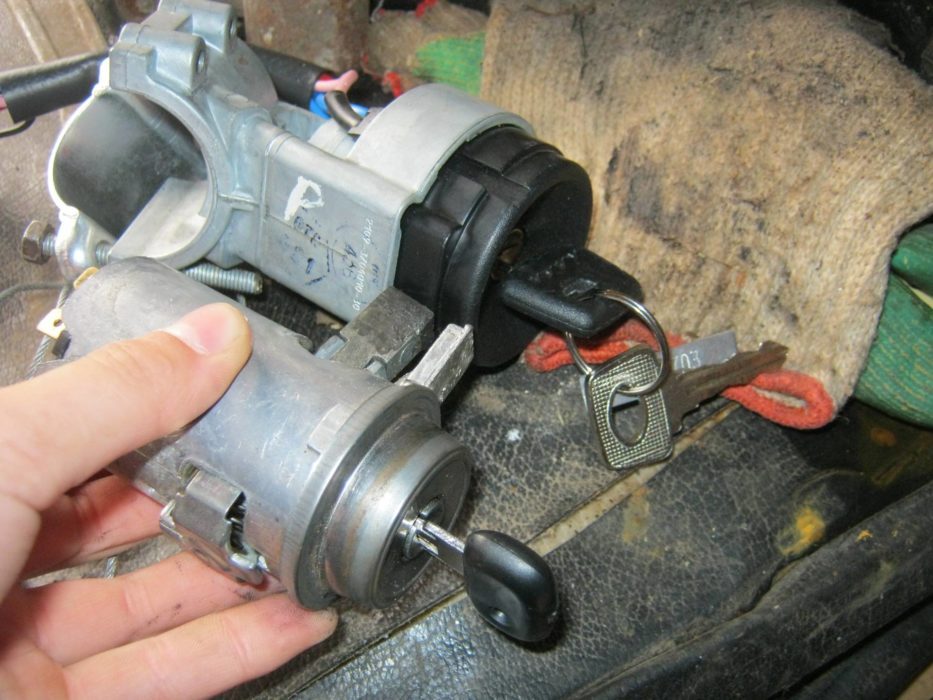

Замок зажигания ваз 2108 Обслуживание

Эта статья будет полезна тем, кто хочет модернизировать замок зажигания (например, сделать запуск двигателя с кнопки) или испытывает проблемы с замком. Описывается только электрическая часть замка. Замок зажигания рассмотрим в варианте ВАЗ-2114. Он, в отличии от замка ВАЗ-2108, работает совместно с реле зажигания.

Замок имеет 4 положения, из которых в действительности используются только 3:

  • 0 — все потребители выключены (используется крайне редко)
  • 1 — зажигание включено
  • 2 — включен стартер
  • 3 — парковка (ключ вынут из замка)

К контактам 7 (розовый) и 8 (коричневый) замка всегда подведено напряжение с аккумулятора. Эти провода подключены параллельно и соединяются в монтажном блоке. Разделение на два провода сделано, по видимости, для надежности, а может сложилось исторически — эти провода можно заменить и одним проводом.

Замок зажигания ваз 2108 схема подключения проводов

Коричневый провод подключает систему зажигания (карбюраторный вариант), панель приборов и некоторые другие потребители.
Розовый отвечает за всю остальную нагрузку.

Нагрузка проводов и контактов замка

Красный провод (контакт 5) питает катушку дополнительного реле стартера и даёт сигнал в БСК. ВНИМАНИЕ: в LADA Samara-2 питание на стартер подается непосредственно, без дополнительного реле!

Черный провод (контакт 2) питает «габариты», подкапотную лампу, катушки реле противотуманных фар и дальнего света, подсветку номера, бортовой компьютер, подсветку кнопок и панели приборов.

Голубой провод (контакт 4) наиболее нагруженный. Он питает вентилятор отопителя, задние противотуманные фонари, стеклоочистители заднего стекла и фар, катушки реле фароочистителей и обогрева заднего стекла, ближнего и дальнего света, подсветку «бардачка». Этот провод отключается при включении стартера (положение 2 замка).

Розовый подключает черный, голубой и красный провода, следовательно нагрузка на нём суммируется.

Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.

При установке ключа в положение “III” должно включаться противоугонное устройство. При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая рулевое колесо.

Замок зажигания ваз 2108 схема подключения проводов

При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”.

Установка

  • Отверните шесть винтов крепления нижнего кожуха рулевой колонки ваз 21099.
  • Снимите нижний кожух рулевой колонки.
  • Облицовку замка зажигания
  • Снимите верхний кожух рулевой колонки.
  • Отсоедините колодку с проводами выключателя зажигания от жгута проводов.
  • Отсоедините колодку с проводами выключателя зажигания от реле зажигания лада спутник.
  • Вставьте ключ в выключатель зажигания ваз 2109 и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания лада самара.

Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.

Замок зажигания ваз 2108 схема подключения проводов

На части устанавливается выключатель зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания.

  • Отверните винт крепления облицовки выключателя.
  • Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки.
  • Снимите контактную группу.
  • Сборка и установка выключателя зажигания ваз 2108 производится в обратном порядке.

Чтобы завести автомобиль и привести его в движение, первое что мы должны сделать – разместить ключ в замке зажигания, тем самым запустив двигатель. Также с помощью этого устройства можем завершать работу двигателя и управлять режимами электроники.

Замок зажигания – пусковой механизм электрооборудования, который подает напряжение в электрическую цепь. Стартер прокручивает двигатель за маховик, большой диск с зубьями, располагающийся между сцеплением и двигателем. Во время пуска зубья стартера и маховика приводятся в положение зацепления. В это время двигатель вращается по сигналу управления из этого замка с помощью мощности аккумулятора.

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

  1. Нового образца. Замок предусматривает три позиции и короткий ключ.
  2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.
