Как устроены датчики АБС на Ладе Приоре?

Как устроены датчики АБС на Ладе Приоре?

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом.

Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:

  • Непрерывно блокируются колёса при резком торможении.
  • Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
  • Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
  • При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Индикатор АБС на приборной панели сигнализирует о неисправности системы.

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

  1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
  2. Осмотрим и проверим:
  3. целостность разъёмов;
  4. проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
  5. загрязнение детали, возможные внешние механические повреждения;
  6. фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра.

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

  1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
  2. Снимаем колесо, если оно препятствует доступу к устройству.
  3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.

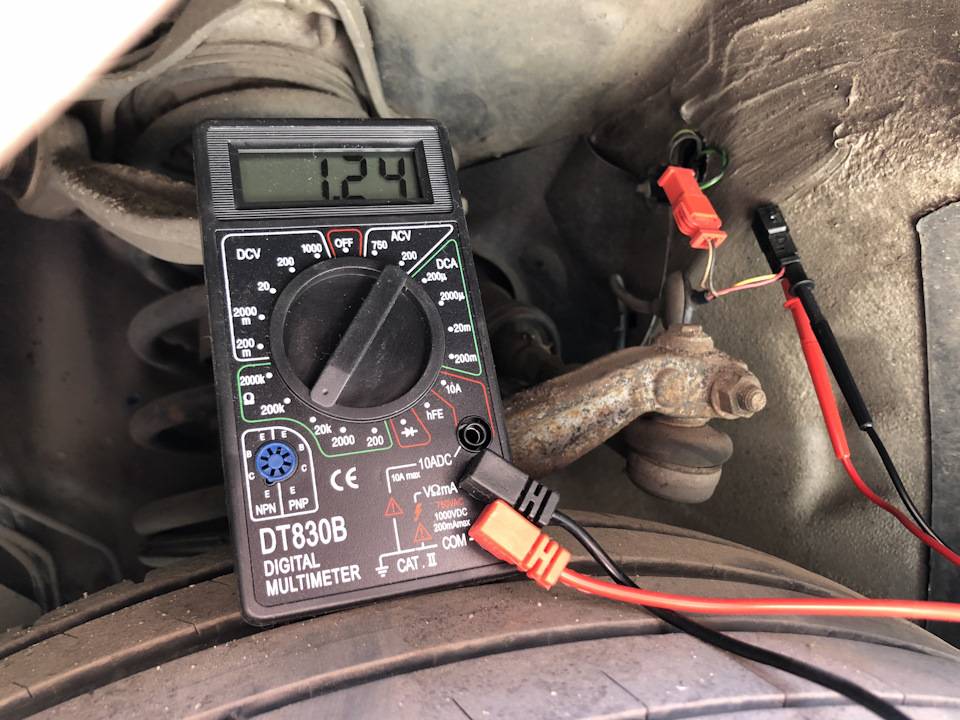

  4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика.

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

  • ниже минимального порога − датчик неисправен;
  • приближается к нулю − короткое замыкание;
  • нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
  • бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика.

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

  1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
  2. Найти сенсорный датчик и отсоединить верхний разъём детали.
  3. Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик).

Об исправности датчика АБС свидетельствует:

  • одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
  • отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
  • сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

сопротивление

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.
