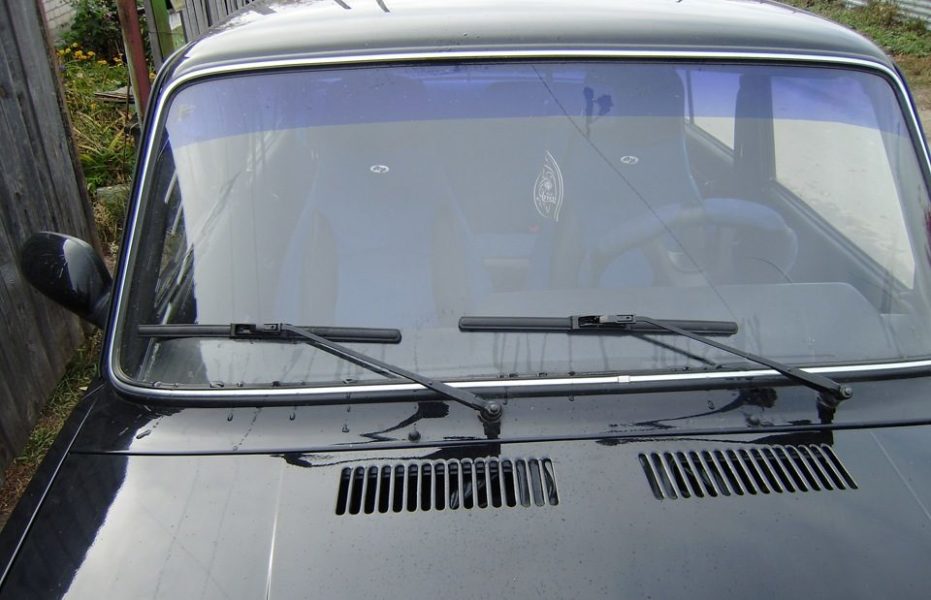

Устройство очистителя лобового стекла, или в просторечии, исправно работающие «дворники» — очень важное звено обеспечения безопасности дорожного движения. При неисправности дворников вы не пройдёте техосмотр, эксплуатация транспортного средства при этом запрещена. Знать, как производится замена, регулировка или ремонт этого устройства, нужно каждому.

Принципиальная схема

  • предохранитель;
  • электродвигатель очистителя;
  • двигатель омывателя лобового стекла;
  • блок реле и предохранителей;
  • выключатель омывателя (подача воды на стекло);
  • трехрычажный переключатель скорости очистки;
  • реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
  • замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет. При смене предохранителя обращайте внимание на размер и цвет.

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Причины неисправности

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107:

  • Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./
  • С помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:
  • После этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:
  • Затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…
  • И отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:
  • Теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь. Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!
  • остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

Размер дворников ваз должен подбираться исходя из рекомендаций производителя. Например, в «пятнадцатой» модели на заводе ставятся щетки на 51 см, но можно ставить и на 53 см (только со стороны водителя). Если поставить щетки с другого авто (а по креплению они подходят), то снизится прижимная сила, из-за чего очистка стекла не будет столь качественной, как с оригинальными. Так, как же правильно поменять дворники и подобрать правильные щетки?

Размер дворников под старые модели ВАЗ

В большинстве старых моделей ВАЗ используется стандартная длина щеток в 33 см. Для стеклоочистителя ВАЗ 2110, а также «девятки» — те самые, что и на 2114. Они хоть и взаимозаменяемые, но рекомендуется все же покупать оригинальные щетки — они оптимизированы по прижимной силе. Крепление у них идентичные.

Кстати, стоит отметить, что для многих моделей размер щеток стеклоочистителя указывается не в сантиметрах, а в дюймах. К примеру:

  • серия 14 — это те самые, которые подойдут для ваз 2107, 2105, 2106 и тому подобных, дизайн которых взят с «копейки»;
  • серия 18 — подходит для Нивы (ВАЗ 2121);
  • серия 20 — стандартные для «четырнадцатой» модели и так далее.

Для упрощения расчета нужно лишь запомнить, что 1 дюйм — это 2,54 см. По простой формуле вычисляется длина нужной щетки.

Если перед водителем ставить стеклоочиститель большей длины, нежели перед пассажиром, то при удалении воды на стекле не остается тонкой полоски. Если ставить два одинаково длинных стеклоочистителя — она будет (зато по бокам не будет неочищенного от грязи места).

Некоторые производители, кстати, еще выпускают так называемые бескаркасные дворники на ВАЗ. Они считаются лучшими, но стоят чуточку дороже. Их преимущество — более плотный прижим и меньшее ограничение обзора для водителя.

Но такие стеклоочистители изнашиваются существенно быстрее. Что касается материала, то лучший выбор — это специальный каучук для стекла. Силикон, в принципе, тоже не плох, но он хуже справляется с очисткой грязи без увлажнения. И при работе издает неприятный «стеклянный» скрип.

Какие щетки лучше выбирать для того или иного автомобиля? Стоит ориентироваться на собственный опыт. Основная разница будет только в размере. Кому-то больше по душе каучуковые, кому-то — силиконовые, а кто-то просто желает сэкономить.

Для последних можно и вовсе реставрировать старые щетки (относится только к каркасным моделям). Если при работе они издают неприятный скрип — это означает, что их нужно очистить от солей. Это сделать проще всего при помощи раствора лимонной кислоты.

Стеклоочиститель для заднего стекла

А какой необходим размер щеток стеклоочистителя для заднего стекла? В большинстве моделей ставятся стандартные — на 33 см. Допускается их замена на более длинные вариации щеток, но нужно учитывать, что там электродвигатель менее производительный. Соответственно, при использовании слишком длинного очистителя — его может заклинить, например, если на стекло налип снег. бескаркасные дворники сзади ставить не следует — они там попросту не нужны. Их единственное преимущество — это устойчивость к обмерзанию (да и то, если каучук — морозостойкий). На крайний случай, сдать назад всегда можно по боковым зеркалам.

На ВАЗ 2115 с завода, кстати, на заднее стекло ставят дворники с длиной щетки в 42 см. Следует понимать, что чем короче очиститель — тем лучше он очищает область захвата. Вот поэтому рекомендуется поставить короче рекомендуемого производителем. Оптимальный вариант, по мнению многих автолюбителей, используется лучше на ВАЗ 2110. Там длина стеклоочистителя заднего всего 27 см. Да, по бокам он практически ничего не убирает, но центральная часть всегда хорошо очищена. На ВАЗ 2115 их тоже можно поставить.

Как заменить щетки?

Чтобы заменить щетку стеклоочистителя 2110, достаточно отогнуть коромысло, после чего — отстегнуть резинку. Саму конструкцию каркаса нужно смазывать силиконовым маслом.

Для обслуживания заднего используются такие же правила. А вот бескаркасные стеклоочистители имеют изначально изогнутую форму.

Крепление там производится прямо по коромыслу.

Обслуживание щеток заключается исключительно в своевременной очистке от солей и производных омывающей жидкости (после нее могут оставаться красители — в дешевых вариациях). Сделать это следует либо специальным растворителем, либо раствором лимонной кислоты (погрузить на 10 — 15 минут, после чего тщательно протереть тряпкой).

Если даже после этого щетка нормально не очищает стекло — ее пора заменить, так как она в буквальном смысле стерлась до основания. При этом падает сила прижима, да и форма щетки может отличаться от начальной.

В общем, какие дворники лучше — решает каждый индивидуально. С длиной все предельно понятно. Следует помнить, что если на стекле есть трещины, то очистители износятся очень быстро, а чтобы увеличить ресурс их износа — следует своевременно проводить смазку коромысла силиконовым маслом.

Автомобиль не выпускается более пяти лет. Но приобрести дворники любого типа не составит труда. Причем универсальность крепления, распространенная длина позволяют избежать проблем при выборе, установке. Размер одинаковый со стороны водителя и пассажира.

Оригинальные артикулы

Изначально на автомобиль выпускались только оригинальные детали. Год выпуска с конвейера первой машины – далекий 1982 год. Импортные детали не использовались. Но найти оригинальные компоненты для установки на ВАЗ 2107 не представляется возможным. Уже после развала СССР выпуск этой серии продолжился.

Но АвтоВАЗ более не изготавливал самостоятельно такие мелкие детали, как дворники для лобового стекла. Осуществлялась закупка уже готовой продукции за рубежом, у сторонних компаний. Как следствием – существенно упрощена сборка. В то же время важно понимать, что качество оригинальных дворников не отличается от продукции сторонних производителей.

Оригинальные артикулы:

Артикул Модель авто Группа Порядковый номер детали
3397011211 ВАЗ 2107 Bosch Eco 34C+34C

Можно без труда приобрести дворники от сторонних производителей. Причем качество их будет на высоком уровне. Большинство именитых брендов следят за своей репутацией. Важно лишь не допускать покупки подделок. Например, множество таковых присутствует на компанию Bosch. Опознать подделку можно без труда. Она имеет некачественную упаковку. Отсутствует специальная голограмма.

Все представленные в продаже дворники можно поделить на категории:

  • каркасные;
  • бескаркасные;
  • гибридные;
  • зимние.

Имеют свои достоинства, недостатки все без исключения модификации. Выбор свой останавливать на определенной категории нужно исходя из условий эксплуатации автомобиля, региона его расположения. Стиль вождения, скорость обязательно учитывается.

Каркасные

Классический тип конструкции имеет металлический каркас. Как правило каркасные дворники обходятся дешевле всего. Имеют достоинства: прочность, доступность. Обычно цена за пару начинается от 500 рублей. Недостатком является аэродинамическая форма. В результате воздушного сопротивления уменьшается прочность контакта ветрового стекла и дворника. Что приводит к ухудшению очистки.

Наименование Артикул Характеристики Стоимость
Bosch Twin 340 3397118700 Цельнометаллический каркас От 1 тыс. рублей

Бескаркасные

Обладают меньшим сопротивлением воздушному потоку. Потому на любой скорости справятся с очисткой лобового стекла. Имеют более презентабельный вид, чем каркасные. Менее прочные. Стоимость на порядок выше цены классических. Подойдут всем без исключения водителям. Вне зависимости от стиля вождения. Имеют большую площадь контакта.

Наименование Артикул Характеристики Стоимость
Trico Flex FX350+FX350 Симметричный спойлер От 1.6 тыс. рублей

Гибридные

Лишены недостатков щеток каркасных, бескаркасных. Представляют собой цельный кусок резины. Но при этом внутри имеется металлическая конструкция. Что делает щетку более прочной. Сопротивление потоку воздуха, обтекающему автомобиль, минимальное. Удобны в использовании на любой скорости.

Наименование Артикул Характеристики Стоимость
Bremax UWB-13 UWB От 600 рублей за пару

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Достигаются характеристики путем добавления в резину, из которой изготавливается дворник, каучука. Он сохраняет свою эластичность, не подвержен деформации. Легко переносит сильные перепады температуры. Что особенно важно для регионов с низкой среднегодовой температурой. Оптимальный выбор:

Наименование Артикул Характеристики Стоимость
Osawa SW35+SW35 SW (зимние) От 1.8 тыс. рублей за пару

Приобрести на ВАЗ 2107 дворники просто. Важно ответственно подойти к выбору и учесть:

  • температуру при которой эксплуатируется автомобиль;
  • максимальную скорость – на которой осуществляется перемещение;
  • интенсивность выпадения осадков.
