При длительной эксплуатации Lada Kalina могут выйти из строя разные компоненты. Одним из таких является электрическая цепь автомобиля, которая состоит из источников электроэнергии, приборов, датчиков и вспомогательных устройств.

В момент выхода из строя какого-либо из элементов необходимо знать расположение, способ подключения и назначение всех звеньев цепи.

В Ладе Калина электросхема помогает найти расположение нужного элемента. Любые ремонтные работы уже существующего или подключению нового электрооборудования невозможно выполнить без электросхем.

В инструкции ВАЗ 1118 приведены схемы отдельных участков цепи и собраны в альбом. Рассмотрим принцип работы электрического оборудования Лады Калина и строение основных электросхем.

Источники питания Lada Kalina

Бортовая сеть Лады характеризуется постоянным током, номинальное напряжение которого 12 В. Схема электрооборудования ВАЗ 1118 — однопроводная.

Основные элементы сети Kalina можно разделить на 4 группы.

  1. Источники.
  2. Потребители.
  3. Защитные элементы.
  4. Датчики.

Источники и потребители электрической энергии соединяются минусовыми выводами с металлическим кузовом («массой»), который выступает в качестве второго провода. Питание на все электроприборы автомобиля Лада Калина подается от двух основных источников энергии: генератора и аккумуляторной батареи.

Во время работы двигателя питание на потребители подается от генератора переменного тока. При заглушенном моторе приборы питаются от аккумулятора. Во время работы генератора происходит зарядка аккумуляторной батареи.

Генератор — это синхронная эклектическая машина переменного тока. Вращающийся коленчатый вал автомобиля приводит во вращение подвижный элемент генератора — ротор. Таким путём механическая энергия вращения коленвала преобразуется в электроэнергию. Вращение вала ротора происходит в подшипниках, которые расположены в крышках. Подшипники смазаны на заводе материалом, не требующим замены до конца срока службы генератора. Неподвижный элемент генератора — статор — стянут четырьмя болтами с крышкой генератора.

Генератор — основной источник электрической энергии в Калине. От него подается питание на потребители при запущенном двигателе. Генератор оснащён встроенным выпрямителем и регулятором напряжения. В состав статора Калины включена трехфазная обмотка. Диапазон допустимого напряжения генератора 14,4–15,1 В. Передаточное отношение двигателя к генератору 1:2,4. Предельный вырабатываемый ток — 85 А.

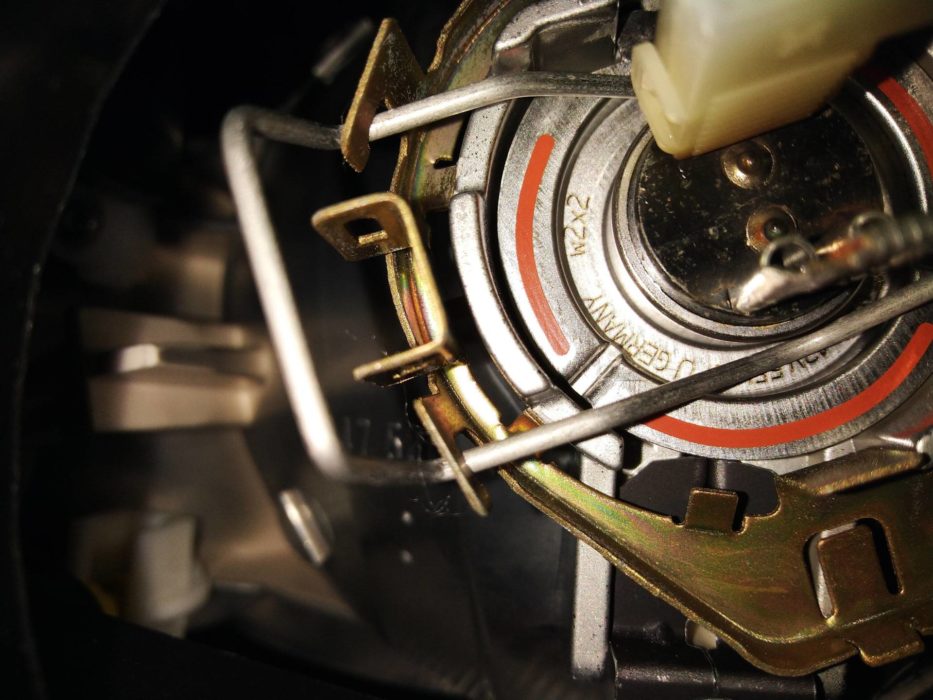

Схема ближнего света калина

Выводы обмотки возбуждения, находящейся на роторе, при помощи пайки прикрепляются к медным контактным кольцам на вале ротора. Регулятор напряжения генератора — неразборная деталь, при поломке требует замены. В целях защиты бортовой сети Лады от перепадов напряжения при зажигании, между массой и плюсовым вентилем подключается конденсатор.

При выключенном двигателе все электроприборы в Ладе Калина питаются от аккумуляторной батареи. Кроме того, что АКБ является вспомогательным источником энергии для потребителей, она помогает запустить мотор. В электрической схеме Лады Калина для генератора и АКБ применено параллельное соединение.

Отрицательный контакт аккумулятора подключается строго к кузову Лады, а положительный — только к выводу «В+» на генераторе. Во время работы двигателя не следует демонтировать аккумулятор. Это может привести к перепадам напряжения в сети, вследствие чего повредятся элементы схемы.

Защитные элементы электросхемы Lada

Электрическая схема Калина защищена при помощи двух видов защитных элементов: плавких предохранителей и электромагнитных реле. В составе предохранителя предусмотрены токоведущие части, которые разрушаются при превышении допустимых значений силы тока в цепи. Данный коммутационный аппарат подключается последовательно к потребителю электроэнергии, и разрушает цепь при сверхнормативных нагрузках.

Большинство предохранителей собраны в отдельном блоке реле и предохранителей, который расположен в салоне. Для предохранителей и реле системы управления двигателем в салоне предусмотрена отдельная позиция. Каждый предохранитель рассчитан на определённое значение силы тока и отвечает за обеспечение защиты отдельного элемента.

Схема ближнего света калина

Самым большим значением номинального тока обладают предохранители, защищающие отдельные элементы.

ЭлементыЗначениеЭлектроусилитель руля.50 А Цепи электростеклоподъёмников.30 А Электродвигатель отопителя, омыватель ветрового стекла.25 А Электрические цепи АБС (опция).25 А Звуковой сигнал.20 А

Блок предохранителей насчитывает 28 защитных элементов. Среди них 4 запасных с номинальными значениями 2 А, 7,5 А, 10 А, 20 А. 3 резервных гнезда предусмотрены на случай подключения дополнительных предохранителей. Количество элементов идентично для любого типа кузова (седан, хэтчбек, универсал).

Реле — это устройство, которое замыкает или размыкает электрическую цепь при достижении сверхнормативной величины одного из параметров (температура, давление, освещенность). Подобных устройств в Ладе множество, и они разбиты на два отдельных блока. Первый — монтажный, состоящий из реле и предохранителей, второй — блок, отвечающий за управление мотором.

Монтажный блок включает реле, отвечающие за стеклоподъёмники, световые сигналы поворота, очиститель лобового стекла, лампы дальнего освещения, звуковой сигнал, обдув заднего стекла и вспомогательное реле.

В качестве дополнительных функций включены:

  • реле омывателя фар;
  • реле противотуманок;
  • подогрева кресел салона.

Блок управления силовым агрегатом состоит из реле зажигания, подключения бензонасоса и электрического вентилятора. Он находится ниже центральной панели приборов. Добраться до реле можно, сняв правую накладку консоли панели приборов и отвинтив гайку крепления.

Особенности

Схема ближнего света калина

В руководстве по эксплуатации и ремонту ВАЗ 1118 представлен альбом всех электросхем автомобиля. Общая схема электрооборудования Лады включает 59 элементов: источников, потребителей, защитных элементов, ЭБУ (электронного блока управления), датчиков. Потребители электроэнергии в Ладе — лампы (блок-фар, освещения салона, номерного знака, панели приборов, вещевого ящика), электропривод основных опций автомобиля, выключатели и звуковой сигнал.

Отдельно изображается электросхема соединений системы управления двигателем с обозначением основных элементов (свечей зажигания, форсунок, катушки зажигания). В руководстве описана схема переднего и заднего жгута проводов, соединение жгута проводов приборной панели, соединение жгутов проводов дверей, а также жгутов проводов коробки воздухопритока.

Для обеспечения надежного контакта проводов их объединяют в клеммные колодки. К каждой колодке подходят цветные провода. Цвет на схеме соответствует цвету провода на автомобиле.

При чтении электросхемы по числу, стоящему возле провода, можно определить, через какой разъём он подключается. Обозначение 9/14 показывает, что два провода соединены вместе и подключаются на 9 колодку через 14 разъём.
