Карданная передача служит для передачи крутящего момента от одного агрегата другому, оси валов которых могут не совпадать, изменять угол скрещивания, допуская изменение расстояния между валами.
В автомобилях карданная передача может применяться для передачи крутящего момента двигателя в заднеприводной и полноприводной трансмиссии, в рулевом управлении для передачи вращения от рулевого колеса к рулевому механизму, а так же в приводе рычага переключения передач.
Карданная передача, применяемая в трансмиссии автомобиля, состоит из-из трубы или сплошного прутка, с одной стороны которого приварена неподвижная вилка, с другой – шлицевая втулка с подвижной вилкой.
Шлицевое соединение служит для компенсации изменения длины карданного вала при работе подвески. При передаче большого крутящего момента, шлицевые соединения оказывают значительные сопротивления сдвигу.
Поэтому, для обеспечения высокой плавности работы трансмиссии при ходах подвески на высокоскоростных, нагруженных большими крутящими моментами валах, вместо шлицевого соединения используются высокоскоростной подвижный шарнир равных угловых скоростей.

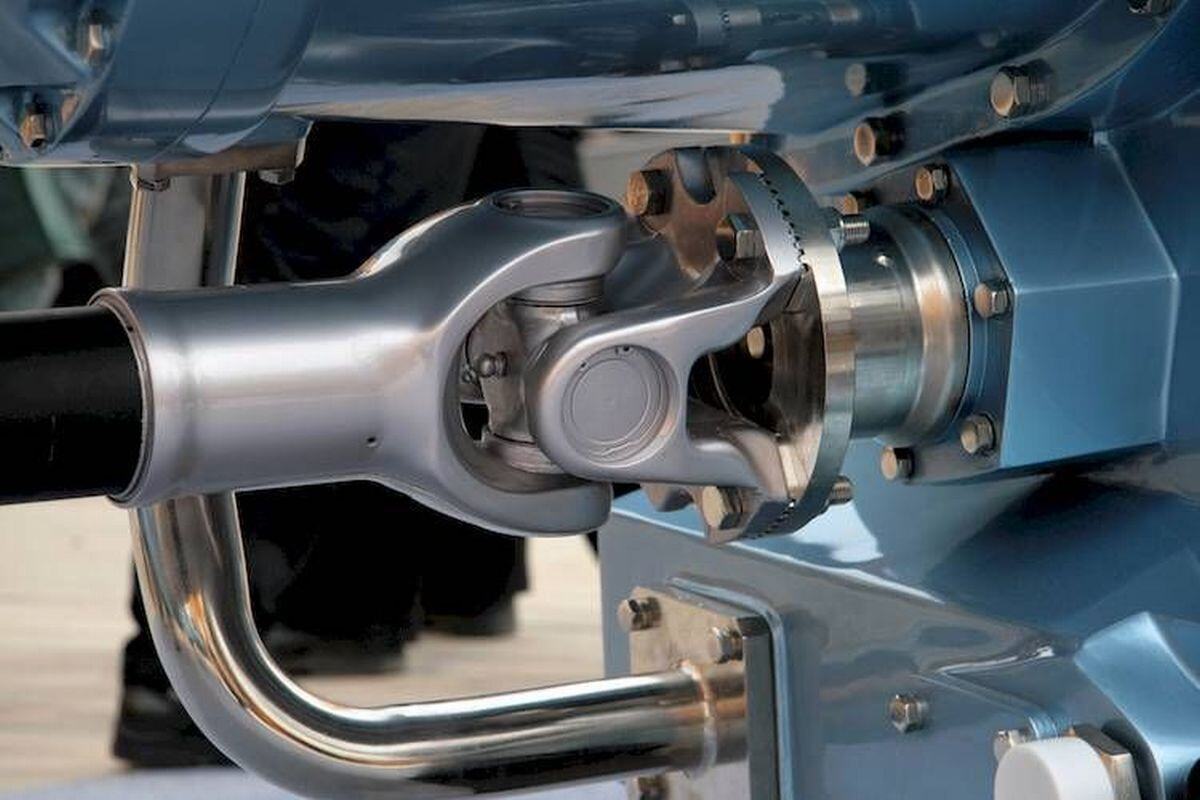

Шарниры карданных валов состоят из двух вилок, расположенных в перпендикулярных друг другу плоскостях, соединённых крестовиной с четырьмя игольчатыми подшипниками.
К трубе карданного вала приварены балансировочные пластины, установленные при динамической балансировке карданного вала на специальном стенде.
Эластичные подвески главной передачи и силового агрегата требуют наличия податливого соединения хотя бы на одном конце карданного вала. Для этой цели используют упругие дисковые резиновые муфты с осевым центрированием. Упругие дисковые муфты (эластичные муфты) способствуют так же демпфированию крутильных колебаний и изоляции структурных шумов, возникающих в карданных передачах.
Длина сплошного или трубчатого карданного вала оказывает наибольшее влияние на критическую частоту его вращения. Поэтому на всех скоростных автомобилях устанавливаются расчленённые, состоящие из двух – трёх частей, карданные валы с промежуточной опорой.
Промежуточная опора представляет собой уплотнённый с обеих сторон и заполненный долговечной смазкой радиальный шариковый подшипник, который с помощью вулканизированной упругой резино – металлической обоймы крепится на кузове (раме) автомобиля.
Недостатком передачи крутящего момента карданным шарниром, является изменение угловой скорости ведомого вала при каждом обороте. Для уменьшения этого эффекта и вызванной им вибрации, при сборке карданных валов, вилки по обоим концам располагают в одной плоскости. Вторым недостатком карданной передачи является ограничение угла передачи крутящего момента.
Угол в шарнире при эксплуатации составляет на грузовых автомобилях от 0 до 12 градусов, на легковых автомобилях в снаряженном состоянии составляет 0 – 4 градуса. Конструкция шарнира допускает передачу крутящего момента под углом до 35 градусов, а у центрированного сдвоенного шарнира фирмы GWB при крутящем моменте до 12000 н*м, при максимальном угле до 42 град.
При увеличении угла в карданном шарнире, снижается его срок службы и увеличивается неравномерность передачи крутящего момента. Не желательны так же боковое смещение и не параллельность валов приводимых агрегатов.
