Основные элементы печки Лада Веста

Заслонка распределения потоков воздуха лада веста Ремонт

Система отопления, вентиляции и кондиционирования салона Весты отличается от подобных систем других моделей Лада. Разница не только в ее конструкции, но и в способе управления. Рассмотрим особенности устройства печки Весты, а также оценим ее эффективность.

Элементы системы вентиляции и отопления

Корпус печки находится в салоне автомобиля под каркасом панели приборов. Внутри корпуса находятся:

  • радиатор отопителя;
  • электровентилятор;
  • регулятор частоты вращения вентилятора (РЧВ) или дополнительный резистор;
  • заслонка распределения потоков воздуха;
  • моторедуктор, регулирующий заслонки;
  • воздушный фильтр.

Радиатор печки отдает тепло для обогрева салона. Располагается внутри корпуса с левой стороны. Для его замены придется снять верхний каркас (накладку) панели (торпедо).

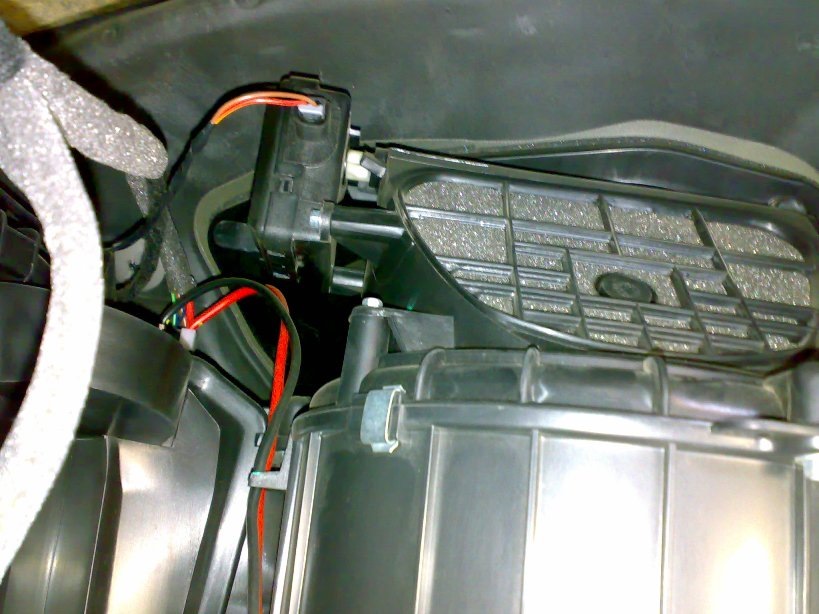

Заслонка распределения потоков воздуха лада веста

Электровентилятор нагоняет воздух в салон автомобиля через воздуховоды. Находится с другой (с правой) стороны корпуса. Доступ к нему открывается после снятия бардачка.

Добавочный резистор предназначен для регулирования оборотов вращения электродвигателя вентилятора. Он установлен на корпусе отопителя со стороны водителя.

Салонный фильтр очищает поступающий в салон воздух. Находится в блоке отопителя со стороны пассажира. Замена его производится из салона автомобиля (а не из моторного отсека, как на Гранте, Калине или Приоре). Кроме этого ресурс фильтрующего элемента 30 000 км, а не привычные 15 тыс км.

Датчики температуры воздуха в салоне и на улице передают показания блоку управления двигателем (ЭБУ).

Блок управления печкой (отопителем) и кондиционером (САУКУ) предназначен для регулирования температуры воздуха в салоне, изменения скорости и направления воздушных потоков, управления подогревами. В зависимости от комплектаций, САУКУ может немного отличаться.

Всего их три вида:

  1. САУКУ без кондиционера;
  2. САУКУ с кондиционером;
  3. САУКУ с климат-контролем.

Схема вентиляции салона

От корпуса печки идут воздуховоды, которые направляют потоки воздуха на стекла, в салон и ноги. Центральные дефлекторы могут регулировать воздушные потоки в разных направлениях, а его сила контролируется с помощью горизонтального колесика под ними.

АвтоВАЗ реализовал обдув ног водителя Весты по-новому. Сопло воздуховода находится не сбоку, а над ступней правой ноги. Некоторые владельцы нового седана считают, что такая конструкция не очень удачная, т.к. пальцы греет хуже, чем саму ступню. Для переднего пассажира воздуховод выходит ближе к стенке моторного щита и подобной ситуации возникать не будет.
