Порядок замены прокладки ГБЦ на ВАЗ 2110

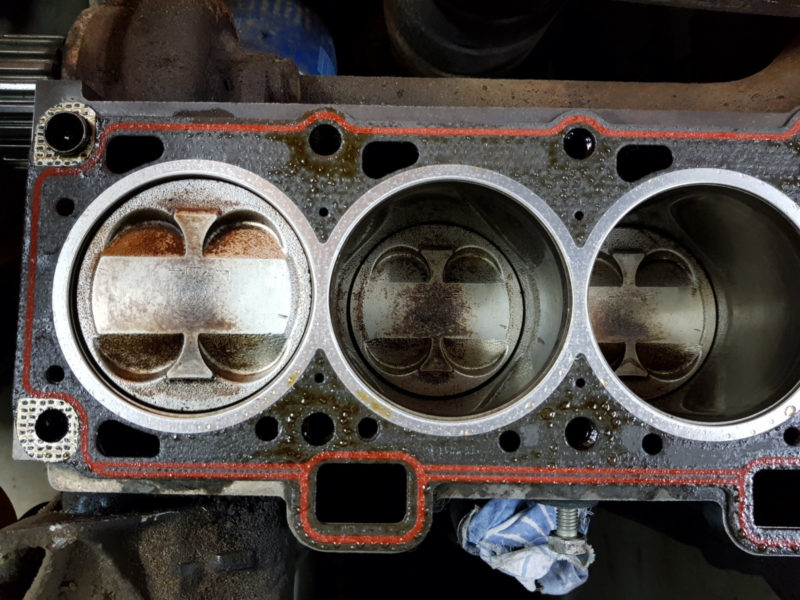

Прокладка ГБЦ представляет собой перфорированный лист из железа и асбеста или алюминиевого паронита с окантовкой по бокам и отверстиями под камеры цилиндров и соединительные болты. Главной задачей прокладки ГБЦ является уплотнение соединения плоскостей блока цилиндров. Вдобавок, прокладка поддерживает нужное внутреннее масляное давления в системе двигателя, а также не позволяет смешиваться охлаждающей жидкости и моторному маслу.

Признаки выхода из строя прокладки ГБЦ

Не существует конкретных гарантийных сроков использования прокладки ГБЦ. На её долговечность влияют такие факторы как: степень эксплуатации двигателя, его модель, стиль вождения авто и другие причины.

Однако имеются несколько симптомов, по которым можно определить, что прокладка вышла из строя:

на стыке соединения блока и головки выступают потёки моторного масла или охлаждающей жидкости;
с помощью масляного щупа обнаруживаются инородные светлые примеси или пенообразная эмульсия, которая возникает когда через соединение с ГБЦ проникает антифриз;
меняется цвет выхлопа на синевато-белый, что свидетельствует о попадании воды в камеру сгорания блока цилиндров;
наличие масляных пятен в бачке охлаждающей жидкости;
повышается температура двигателя, по причине прорыва раскалённых газов в систему охлаждения, которые в момент нагревают охлаждающую жидкость.

Советы по замене прокладки ГБЦ

Снятие и установка прокладки ГБЦ осуществляется при выставленном в ВМТ коленвале. Также необходимо проследить, чтобы оба клапана 1-го цилиндра были закрыты.

Нужно помнить, что менять прокладку ГБЦ нужно после каждого снятия головки двигателя, даже если это и не обусловлено её негодностью.

Процедура замены прокладки ГБЦ ВАЗ 2110 на 16-клапанном двигателе в целом схожа на то, как поменять прокладка на 8-клапанном моторе, но имеет несколько нюансов:

Обязательно происходит демонтаж ресивера.
При снятии шкивов ремня ГРМ метка выставляется на двух шкивах и снимается два шкива.
Снимается топливная рампа.
Порядок и моменты затяжек осуществляются согласно требованиям для 16-клапанного движка.

Что понадобится для замены прокладки ГБЦ (8 клапанов)

Необходимые инструменты:

трещотка с торцевыми головками «на 10»; «на 13», «на 17», «на 19»;
ключ с насадкой «Torx»;
отвёртка;
динамометрический ключ;
ключ для выкручивания свечей.

Подходящие комплектующие:

комплект прокладок TRIALLI имеет артикул GZ1017022, его цена – 500 рублей;
прокладка ГБЦ VICTOR REINZ имеет артикул 613666000, ее цена — 280 рублей;
оригинальная прокладки ГБЦ ВАЗ (ВАТИ) имеет артикул 21083100302020, ее цена – 140 рублей.

Цена прокладок актуальна на лето 2017-го года для Москвы и области.

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Фиксируем зубчатый шкив распредвала от проворачивания фиксатором. Выкручиваем свечи.

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.
Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. В) Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ.

Проверяем совпадение метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ. Ключом «на 17» отвинчиваем шкив.

Отвинчиваем ключом «на 10» гайку крепления защитного кожуха и отгибаем кожух. Видим, что ремень ГРМ тоже просит замены. Отключаем разъем датчика давления уровня масла.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Равномерно, ключом «на 13», откручиваем шесть гаек крепления заднего корпуса подшипников распределительного вала. Снимаем со шпилек задний корпуса подшипников распределительного вала.
