Выбор вентилятора печки на Шевроле Ниву

Выбор вентилятора печки на Шевроле Ниву

Оказалось, что на конвейер мотор печки нива шевроле поставляется в сборе с Калужского завода. Официальное название ПАО «Калужский завод автомобильного электрооборудования» — КЗАЭ. Данный завод, как известно, почти целиком настроен на работу с заводом Фольксваген, который расположен там же, и продукцию на автоВАЗ поставляет только для конвейера.

И даже этих поставок не хватает и приходится ставить моторы печки других производителей. Есть очень большая разница, как в ресурсе запчастей, так и в удобстве монтажа. Конечно главный поставщик российского рынка запчастей, это поднебесный Китай или Лузар (что не сильно принципиально). Моторчики изначально очень сильно гудят, но самое главное крыльчатка напрессована на вал мотора.

В то время, как на Калужском изделии она стоит на стопорной шайбе, что существенно облегчает монтаж и демонтаж запчасти. Есть еще одно Тольяттинское изделие, если не ошибаюсь, производитель «Валее-95», схожей конструкции. Но при минимальной разнице в цене лучше поставить конвейерный оригинал, тем более что как я говорил ранее, завод обслуживает Фольксваген.

Замена и установка

Буквально парочку слов. Если у вас стоит моторчик с напрессованной крыльчаткой, основная задача это ее сдернуть. Ну и если вы купили «правильную» запчасть, можете старую сильно не жалеть. Пара мощных отверток решают данный вопрос. Установка новой запчасти занимает вообще не более получаса.

Причем если при запресованной крыльчатки, как правило, играют в четыре руки, то с оригинальной запчастью это делается в две руки. Ну и еще один момент: мотор печки нива шевроле конструктивно не изменялся с начала выпуска машины по рестайлинговые версии.

Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.

Устройство печки автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.

Без кондиционера

Система отопления «Нивы Шевроле» состоит из следующих элементов:

  • вентиляционный воздуховод;
  • воздуховод обогрева лобового стекла;
  • промежуточный корпус;
  • фильтр воздухозаборника;
  • вентилятор;
  • воздуховод обогрева салона;
  • воздуховод обогрева ног;
  • радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру.

Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

  • неисправность крана отопителя;
  • повреждение патрубков радиатора;
  • выход из строя добавочного резистора;
  • повреждение радиатора;
  • неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

  1. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
  2. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
  3. Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
  4. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются.

После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

  1. Сиденье водителя отодвигается назад.
  2. С панели управления заслонками снимаются ручки и откручиваются саморезы.
  3. Панель демонтируется с левой стороны в месте расположения ног водителя.

Для доступа к тросику потребуется снять механизм управления отопителем

С помощью тросика изменяется поожение заслонки подачи воздуха

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

  1. От аккумулятора отсоединяется минусовая клемма.
  2. Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.

Демонтируются все ручки с механизма управления отопителем

Плоской отвёрткой снимается рычаг циркуляции воздуха

Отвёрткой поддевается и затем снимается облицовка блока

Под облицовкой отворачиваются два самореза

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

  1. Из системы сливается ОЖ.
  2. Выкручиваются саморезы крепления бардачка, он снимается.
  3. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
  4. Аналогичным образом снимается второго патрубок.
  5. Устанавливаются и затягиваются хомутами новые шланги.

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Наиболее часто встречаются следующие причины его выхода из строя:

  1. Отсутствие напряжение на электродвигателе из-за плохого контакта.
  2. Видимые повреждения проводов электродвигателя из-за перетирания.
  3. Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
  4. Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
  5. Отсутствие зажигания.
  6. Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

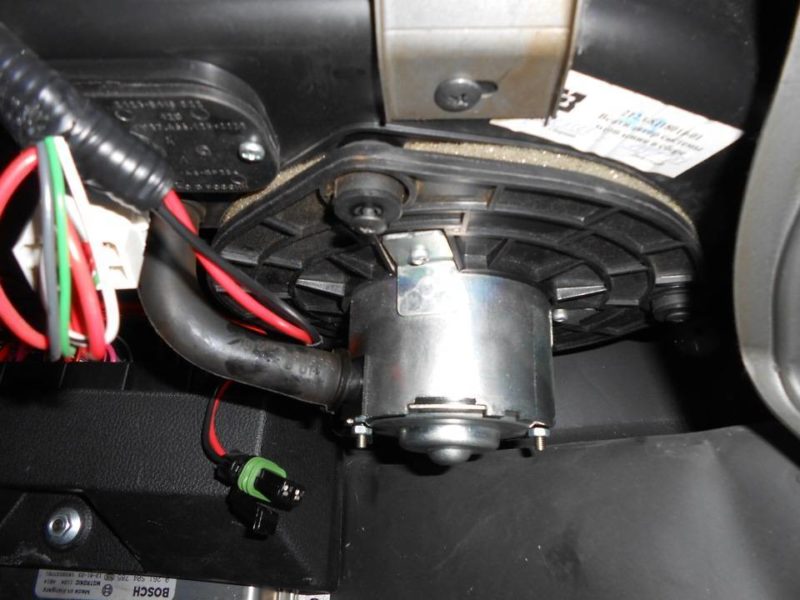

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

  • под ковриком на полу со стороны водителя скапливается ОЖ;
  • в салоне присутствует запах ОЖ;
  • при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
  • печка плохо обогревает салон;
  • снижается уровень ОЖ в расширительном бачке.

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Ремонт и замена крана печки

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

Замена крана производится следующим образом:

  1. На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
  2. Снимается тяговый тросик и бардачок.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.
