Снятие прокладки ГБЦ на ВАЗ 2110 8 клапанов

Снятие гбц ваз 2110 8 клапанов инжектор Ремонт

Обычно такие резинки продаются сразу в комплекте с прокладкой. Цена такого комплекта составляет порядка 120 рублей для ВАЗ 2110-2112 с 8-клапанными двигателями. После установки все подсоединяем на место.

Особенности

Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку необходимо заменять.

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

Порядок работы

  1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
  2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия
  3. Слейте охлаждающую жидкость.
  4. На моделях с впрыском топлива снизьте давление в системе питания, если работа выполняется сразу после поездки
  5. Отсоедините приемную трубу глушителя от выпускного коллектора
  6. Снимите термостат
  7. Отверните гайку 1 крепления кронштейна к подводящей трубе водяного насоса и ослабьте затяжку гайки 2 крепления кронштейна к выпускному коллектору.
  8. Отведите кронштейн в сторону.
  9. Отсоедините колодку с проводами от датчика уровня масла в картере двигателя.
  10. Кроме того, на двигателе мод. 2111 отверните или ослабьте затяжку гайки крепления поддерживающего кронштейна 1, отверните болт крепления опорного кронштейна 2 и…
  11. Отсоедините колодку (белого цвета) с проводами от датчика положения коленчатого вала, отжав пластмассовую защелку.
  12. Снимите ремень привода распределительного вала с его зубчатого шкива, натяжного ролика, зубчатого шкива водяного насоса, отведите его в сторону и снимите натяжной ролик.
  13. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, вставив отвертку (показана стрелкой) в ее отверстие и уперев в шпильку, отверните болт крепления шкива и снимите его вместе с шайбой.
  14. С помощью двух отверток снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.
  15. Откручиваем гайки, крепящие заднюю крышку ремня газораспределительного механизма. Демонтируем ее.
  16. Далее ослабляем все хомуты на патрубках при помощи крестовой отвертки, подключенных к выпускному патрубку ГБЦ. Отсоединяем их.
  17. При помощи шестигранника «на 10» откручиваем болты(шпильки), крепящие ГБЦ к самому блоку.
  18. Будьте внимательно, так как болты вынимаются вместе с шайбами.

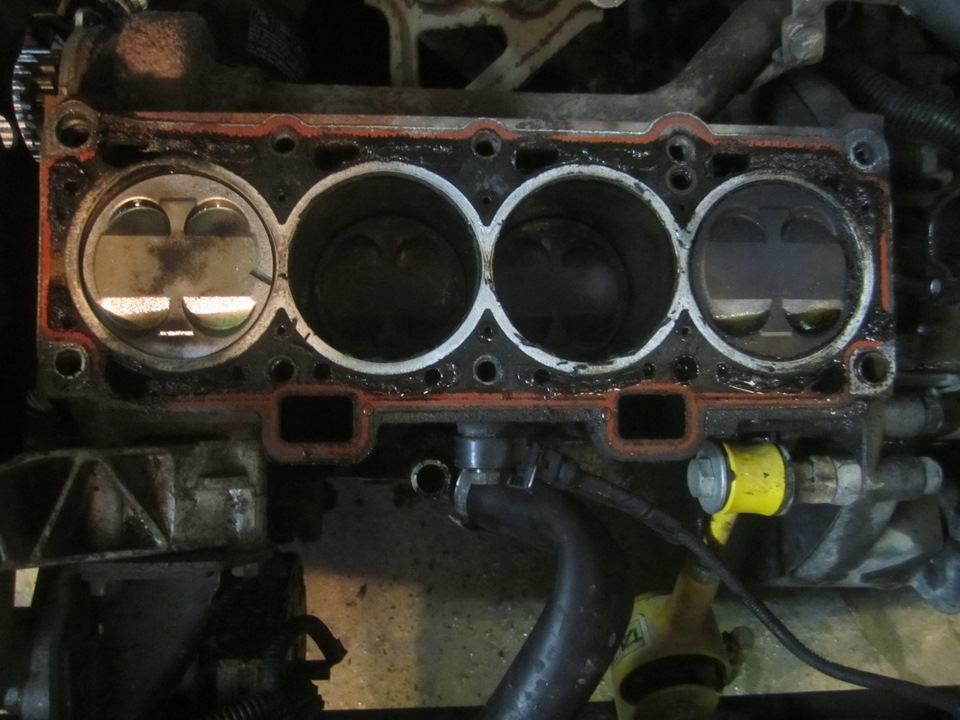

  19. Теперь можно демонтировать головку вместе со старой прокладкой.
  20. Выкрученные болты следует проверить на растяжение. Их длина не должна быть больше, чем 135,5 мм. В противном случае — замените их на новые. Перед установкой рекомендуется смазывать их соответствующей смазкой или моторным маслом(подойдет отработка).
  21. Поверхности нужно тщательно очистить от старой прокладки, прилипших ее частей. Соприкосновение головки и блока цилиндров должно быть ровным, без дефектов, иначе следует отшлифовать ГБЦ на станке. Проверьте все отверстия, в них не должно быть масла или охлаждающей жидкости.
  22. Устанавливаемая новая прокладка должна быть сухой и чистой. При установке обратите внимание на масляное отверстие, которое должно располагаться между 3 и 4 цилиндрами.
  23. В устанавливаемой ГБЦ клапаны первого цилиндра должны находится в закрытом положении.
  24. Болты следует затягивать динамометрическим ключом строго в указанной на фото последовательности по следующей схеме: Первый проход — 20 Нм момент, второй — 70-85 Нм, третий — доворачивают на 90°, четвертый — еще на 90º.
  25. Затем сборка происходит в обратной последовательности. Распредвалы и коленчатый вал при этом следует зафиксировать в неподвижном состоянии, до тех пор, пока не будет установлен ремень ГРМ. Шкив распредвала устанавливается выступающей частью ступицы к двигателю.
  26. В завершение необходимо отрегулировать натяжение ремня ГРМ и зазоры в клапанах.

Предлагаем Вам посмотреть видео про съем ГБЦ.
