Схема центрального замка Лада Гранта

замка двери лада гранта Ремонт

На автомобиле Lada Granta и Kalina в комплектациях Norma используется блок управления центральным замком (на Luxe комплектации вместо него ЦБКЭ). В случае его неисправности его меняют на новый. В этой статье рассказывается, где находится блок ЦЗ, за что он отвечает и как поменять его своими руками.

Признаки неисправности блока центрального замка

В случае неисправности блока управления центральным замком:

  • не работают стеклоподъемники;
  • не работает центральный замок (закрывается только водительская дверь);
  • не работает вежливая подсветка салона.

Как заменить блока центрального замка

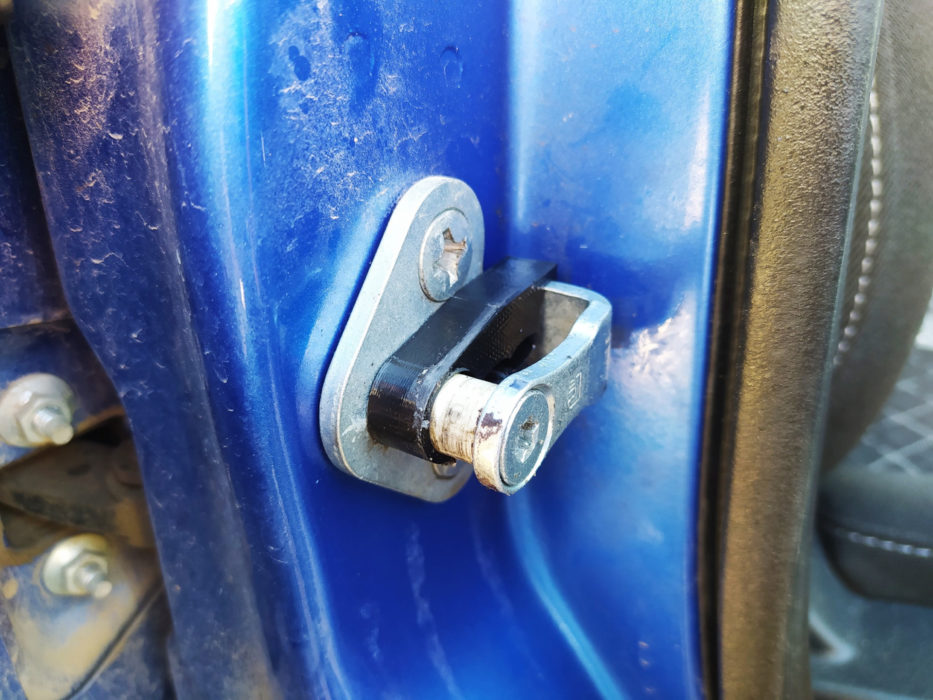

Схема замка двери лада гранта

Потребуется: снять монтажный блок (убрать в сторону, не отсоединяя колодки с проводами), новый блок управления центральным замком (артикул 21900651201000, цена около 1100 р.).

  1. Вывернуть два винта крепления блока.
  2. Отсоединить колодку с проводами (потянуть на себя).

Самое сложное: вывернуть винт крепления монтажного блока, вывернуть болты крепления блока ЦЗ, снять разъем с блока ЦЗ и установить его на свое место. Если закрутить болты блока ЦЗ в обратной последовательности не удается, используйте пластиковые стяжки.

Автомобиль ВАЗ 2190 изначально укомплектован сигнализацией. К сожалению, в Лада Гранта концевик двери установлен только возле водителя.

Это создает неудобство при посадке и высадке пассажиров в темное время суток, так как не включается подсветка в салоне. Также отсутствие дополнительного сигнала не позволит обнаружить угонщика или вора при попытке открытия задней двери Лады.

Схема замка двери лада гранта

Комплектации автомобиля

Многие владельцы автомобиля Лада сталкиваются с заводскими недоработками. Не стала исключением и современная модель Гранты. После покупки транспорта владелец обнаруживает изъяны в схеме сигнализации и освещения салона. При первом же осмотре Лада Гранта выясняется, что либо отсутствует штатная проводка до концевиков двери, либо кнопок нет совсем.

Электромеханические устройства замыкают цепь при открытии двери. В данном случае питание подается на лампу освещения салона. Параллельно направляется импульс в схему сигнализации. Но АвтоВАЗ решил сэкономить на таких «мелочах», как концевые выключатели. Владельцам новой машины необходимо самостоятельно устранить эти недостатки.

Существуют различия в схемах подключении сигнализации между различными комплектациями ВАЗ 2190:

  1. Стандарт. В посадочные места вместо кнопок вставлены пластмассовые заглушки. Проводка в этой модификации полностью отсутствует.
  2. Лада норма. Концевик стоит на водительской двери, а в остальных посадочных отверстиях — заглушки, но проложена проводка.
  3. ВАЗ 2190 люкс. Присутствует полный комплект концевых элементов во всех дверях. Но лишь водительский концевик включает лампу освещения и индикатор незакрытых дверей на приборной панели. При открытии пассажирской двери загорится лишь освещение.

Схема замка двери лада гранта

Доработка схемы

Работы по доработке концевых элементов дверей можно переложить на специалистов СТО. В этом случае с владельца возьмут плату за установку.

Можно все сделать своими силами, тогда установка концевиков потребует наличия слесарных инструментов и прибора для проверки электрической цепи:

  1. Тестер.
  2. Паяльник.
  3. Отвертка крестообразная.
  4. Провод.
  5. Припой ПОС-40.
  6. Гофрированный шланг.
  7. Изолирующая лента.
  8. Выключатель концевой.

Владелец должен определиться с дальнейшим планом действий исходя из особенностей схемы своего автомобиля Лада Гранта. Он может задействовать кнопку в пороге или контакты замка двери.

Оба варианта предполагают параллельное подключение незадействованных элементов к рабочим выводам двери со стороны водителя. Питание коммутаторов открытия дверного проема автомобиля Лада осуществляется по двухпроводной схеме. Для упрощения выбора рассмотрим оба варианта.
