Коробка передач ВАЗ 2107 — достаточно сложное устройство, поэтому его ремонт обычно поручают профессиональным автослесарям. Однако это посильная задача для тех, кто уже имеет опыт по ремонту сложных агрегатов. Поэтому знания о устройстве и способах ремонта КПП ВАЗ 2107 не будут лишними для владельцев “семерки”.
КПП ВАЗ 2107 (“5-ступка”) устройство
КПП предназначена для передачи крутящего момента от двигателя на трансмиссию. В зависимости от положения рычага, она меняет крутящий момент коленчатого вала по величине и направлению вращения. “Пятиступенчатая” коробка ВАЗ 2107, если говорить формально, имеет шесть скоростей — 5 переднего хода и задняя.
Коробка передач ВАЗ 2107 (“5 ступка”) имеет корпус, внутри которого находятся:
- первичный вал с 4 шестернями;
- вторичный вал с 10 шестернями;
- промежуточный вал.
- вилки, шарниры и рычаги переключения передач.
В случае неисправности КПП ее необходимо демонтировать и разобрать для ремонта.
Снятие коробки передач ВАЗ 2107
Чтобы демонтировать МКПП ВАЗ 2107, необходимо выполнить следующие действия:
- Установить машину на эстакаду, яму, либо поднять на подъемник.
- Отключить “массу” от аккумулятора. При использовании подъемника аккумулятор следует отсоединить перед тем, как поднимать машину. Работы в салоне авто также проходят при опущенном подъемнике.
- Снять “бороду” (панель радиоприемника).
- Нажать рычаг КПП и отверткой вывести запорную втулку вниз из полости стержня (ручки).
- Снять стержень (ручку) КПП и при помощи пинцета вынуть из нее резиновую втулку демпфера.
- Развести отвертками лепестки дистанционной втулки демпфера и снять ее, а также нижнюю резиновую и запорную втулки с рычага.
- Открутить саморезы крепления крышки, которая закрывает отверстие в полу машины в районе выхода рычага КПП.
- Снять крышку и поролоновый уплотнитель.
- Перейти в яму (под эстакаду) или поднять авто подъемником.
- Снять приемную трубу системы выхлопа.
- Открутить стартер от картера сцепления и сместить его вперед.
- Расстыковать колодку провода выключателя заднего хода.
- Отсоединить привод спидометра.
После этого можно начинать проверку и ремонт коробки передач ВАЗ 2107 (“5-ступка”).
Установка коробки после ремонта производится в обратной последовательности.
Ремонт коробки ВАЗ 2107
Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.
Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины.
Дальнейшие действия производятся в такой последовательности:
- Снять вилку сцепления с коробки передач.
- Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
- Открутить и снять поперечину крепления КПП.
- Демонтировать привод спидометра.
- Снять датчик включения ламп заднего хода.
- Снять манжету с шаровой опоры рычага КПП.
- Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
- Снять корпус и прокладку со шпилек.
- Открутить гайки крепления трубы для выпуска газов.
- Снять кронштейн крепления, вынуть закладной болт.
- Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
- Открутить 10 гаек нижней крышки ключом на 10.
- Снять крышку вместе с прокладкой.
- Открутить еще одну гайку задней крышки.
- Утопить шток 1 и 2 передачи при помощи отвертки.
- Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.

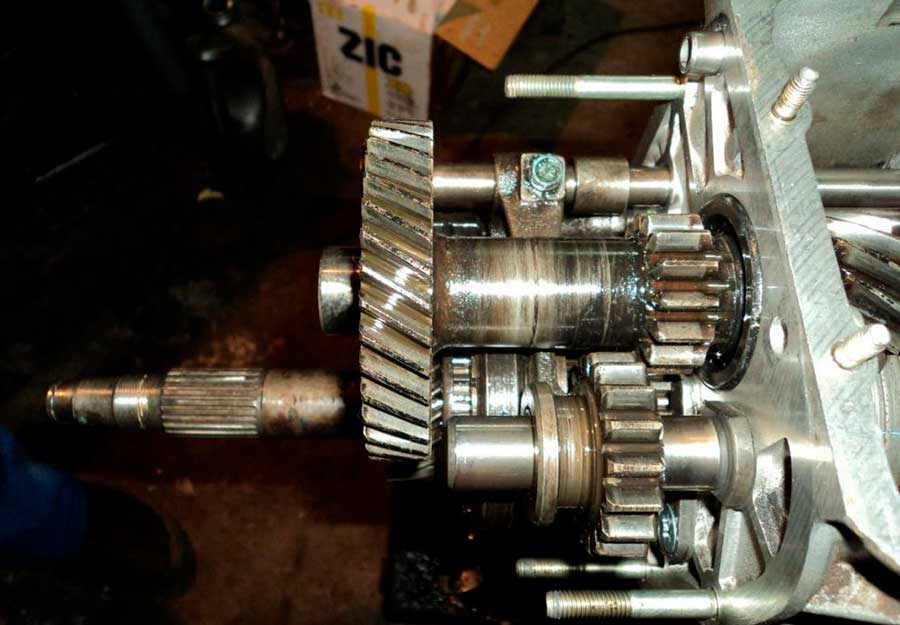

- Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
- Вынуть 5-ю передачу и передачу заднего хода.
- Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
- Демонтировать уплотнительную прокладку.
- Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
- Снять пружинное кольцо с вала КПП.
- Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
- Открутить болт шестерен
- Сдвинуть вилку 5 передачи и снять блок шестерен.
- Зажать блок шестерен в тисках.
- Демонтировать шайбу вторичного вала.
- Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.
Важно: ремонт КПП ВАЗ 2107 подразумевает обязательную замену всех прокладок на новые. Поэтому перед работой следует запастись комплектом прокладок.
- Извлечь из отверстий картера пружины, фиксирующие штоки.
- Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
- Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
- Снять кольцо.
- Снять муфту 5-й передачи, сдвинув вилку включения передач.
- Снять промежуточную шестерню заднего хода с оси.
- Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
- Открутить болт крепления штока.
- Вытащить блокировочный сухарь.
- Разжать стопорное кольцо, относящееся к 5-й передаче.
- Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
- Извлечь передний подшипник промежуточного вала.
- демонтировать промежуточный вал.
- Снять часть кольца заднего подшипника.
- Открутить болт, крепящий к штоку вилку 3-4 передачи.
- Снять шток 3-4 передач и вилку.
- Вытащить блокировочный сухарь.
- Открутить крепления вилки 1-2 передач.
- Демонтировать шток и вилку 1-2 передач.
- Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
- Выдвинуть из картера подшипник.
- Демонтировать первичный вал.
- Вынуть роликовый подшипник из вала.
- Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
- Демонтировать вторичный вал.
- Открутить гайку и снять ось заднего хода.
- Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
- Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
- Выпрессовать из шестерни вторичный вал.
- Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
- Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
- Снять шестерню 2 передачи и кольцо подшипника.
- Демонтировать тарельчатую шайбу.
- Выпрессовать из кольца подшипника вторичный вал.
- Вытащить стопорное кольцо, пружину 4 передачи.
- Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
- Все изношенные детали заменить новыми.
- Собрать КПП, выполняя действия в обратной последовательности.
Сборка коробки
При проектировании Ваз-2105 конструкторы несколько переработали коробку передач, изменив в ней передаточные числа каждой передачи. Но в целом конструкция КПП этого авто не особо отличалась от предшествующих модификаций.
Первые коробки передач были четырехступенчатыми, трехвальной компоновки с постоянным зацеплением шестерен и синхронизаторами на всех передачах переднего хода. Позже эту коробку доработали, добавив дополнительную 5-ю скорость. Причем за основу при создании была взята 4-ступенчатая модификация, поэтому у пятиступки прямой передачей так и осталась 4-я скорость.
Впоследствии разработанная для ВАЗ-2105 коробка передач стала основной и ею комплектовались все авто классического семейства до окончания их производства. В дальнейшем будем рассматривать обслуживание 5-ступенчатой коробки, поскольку ремонт 4-ступенчатой КПП ВАЗ-2105 делается в основном так же, как и у пятиступки, из-за того, что конструкция у этих версии КПП во многом сходна, то обслуживающие и ремонтные операции – идентичны. Также выясним, как выполняется переделка 4-ступенчатой модификации в пятиступку.
Основным достоинством такой КПП являлась высокая надежность узла и неприхотливость в эксплуатации, поэтому ремонт коробки ВАЗ-2105 требуется не очень часто, она способна отработать значительный ресурс без какого-либо особого вмешательства и с минимальным обслуживанием. Еще одно положительное качество – это ремонтопригодность и доступность запасных частей и ремкомплектов, поэтому ремонт КПП 2105 можно выполнить даже в гаражных условиях базовым комплектом инструментов.
Обслуживание коробки передач
Но вначале следует рассмотреть обслуживание, которое необходимо проводить с эти узлом. Оно всего одно – проверка уровня смазочного материала и при надобности его доливка до требуемого уровня.
Механическая коробка передач – сама по себе не требовательна, поэтому используемый в ней смазочный материал выполняет лишь одну функцию – смазывает составные части узла. Поэтому замена масла в коробке должна проводиться каждые 60 тыс. км пробега.
Перед тем, как проводить обслуживание КПП, следует знать, какое масло заливать в коробку ВАЗ-2105. Для трансмиссии этого авто требуется трансмиссионное масло с уровнем качества по API — GL-5 и выше и вязкостью 75W-90 или 85W-90 по классификации SAE. Объем масла в КПП составляет 1,35 литра. — подробней о трансмиссионном масле .
Проверить масло в коробке – несложно, но для этого авто следует поставить на смотровую яму или эстакаду.
А далее действия такие:
- С левой стороны картера КПП (по ходу движения авто) находим контрольно-заливную пробку (расположена чуть выше нижней крышки коробки);
- Ветошью удаляем грязь вокруг пробки;
- Ключом требуемого размера откручиваем пробку;
- Узнать уровень можно при помощи небольшого зеркальца и фонарика, отвертки или даже пальца, в общем, чем удобно. Нормальным уровень смазочного материала считается, если масло достает до нижней кромки отверстия;
- Если масла меньше уровня – при помощи технического шприца доводим его до нормы (как только масло начало вытекать из отверстия – закручиваем пробку);
Проверку и доливку смазочного материала в КПП следует «на холодную». Если де обслуживание проводится сразу после поездки, необходимо дать время (10-15 мин), чтобы масло полностью стекло, иначе при проверке уровень будет некорректным.
Если же пришло время для замены масла, то сначала сливаем отработанный смазочный материал – очищаем нижнюю крышку от грязи, подставляем пластиковую емкость и выкручиваем сливную пробку.
Затем ждем пока масло полностью не стечет и закручиваем пробку.
А далее все делается так же, как и при проверке и восполнении уровня, только в коробку придется шприцем закачать требуемое количество масла.
После замены не следует сразу же утилизировать отработку, перед этим ее лучше проверить. Для этого берем магнит, привязываем нитку и опускаем его в емкость со старым маслом. Далее следует поводить магнитом по дну. Затем вытаскиваем и рассматриваем его. Если на магните обнаружено большое количество металлической стружки, то это может указывать на появление интенсивного износа, и в таком случае переборка КПП и дефектовка составных частей будет не лишней, поскольку позволит выявить и устранить неисправность еще на раннем этапе.
