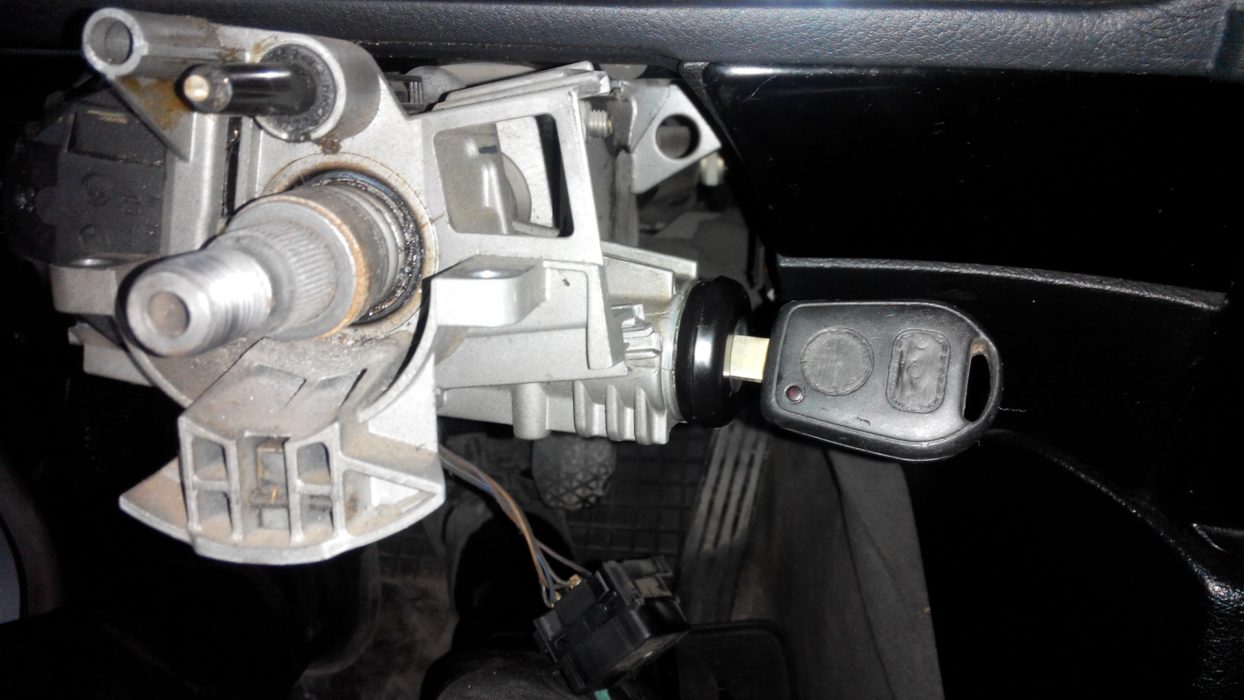

Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.
Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.
К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению.
Для чего какой, смотрим далее.
- 1 – приходит (12 Вт) для микро выключателя вставленного ключа
- 2 – приходит масса (ноль) при открывании водительской дверцы
- 3 – уходит (12 Вт) к стартеру (на схеме 50)
- 4 -уходит (12 Вт) после подключения зажигания (на схеме 15)
- 5 – уходит (12 Вт) при воткнутом в замок ключе на 5 к контакту БСК
- 6 – приходит (12 Вт) на подсветку личинки замка
- 7 – приходит (12 Вт) от аккумулятора ( на схеме 30)
- 8 – не используется (резерв для подключения дополнительных потребителей).
Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15).
Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50.
Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать.
Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.
Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.
