Силовая установка автомобиля представляет собой довольно сложное устройство, состоящее из механизмов и систем. Работоспособность двигателя обусловлена точным взаимодействием этих механизмов и систем между собой.
Нарушение же взаимодействия приводит либо к неисправностям, причем серьезным, либо к невозможности запуска силовой установки.
За своевременную подачу топлива и отвод продуктов горения в двигателе отвечает газораспределительный механизм (ГРМ). Этот механизм производит открытые тех или иных окон, прикрытых клапанами, обеспечивая подачу топлива или отвод отработанных газов с цилиндров.
Очень важно, чтобы открытие и закрытие клапанов происходило в строго определенные моменты, иначе силовая установка не сможет полноценно работать или вообще не запустится. Для того чтобы соблюдалась точность открытия и закрытия клапанов, газораспределительный механизм приводится в действие от кривошипно-шатунного механизма.
Сам механизм газораспределения конструктивно не сложный. Имеется распределительный вал, приводимый в движение от шестерни коленчатого вала. В зависимости от конструкции мотора, этот вал посредством толкателей с коромыслами, либо же через регулировочные шайбы или гидрокомпенсаторы, воздействует на клапана и те открывают впускное и выпускное окно.
Типы приводов ГРМ
Приводов (ГРМ) на двигателях бывает несколько, и зависят они от конструктивных особенностей самой установки и данного механизма в частности.
- Шестеренчатый привод. Использовался раньше на некоторых силовых установках автомобилей и тракторов. Надежный тип привода, но очень сложный в обслуживании. У такого механизма распределительный вал находится внизу блока цилиндров, чтобы обеспечить зацепление шестерни коленчатого вала с приводной шестерней распределительного вала. В случае повреждения данного привода ГРМ, требовалась практически полная разборка силовой установки.
- Цепной привод. Этот привод был раньше очень распространенным, но используется и сейчас, в основном на дизельных установках. Распредвал в данном случае находится в головке блока и в движение приводиться от шестерни посредством цепи. Недостатком данного привода можно отметить сложность замены цепи, поскольку она размещается внутри самого мотора, чтобы обеспечивалась постоянная смазка цепи.

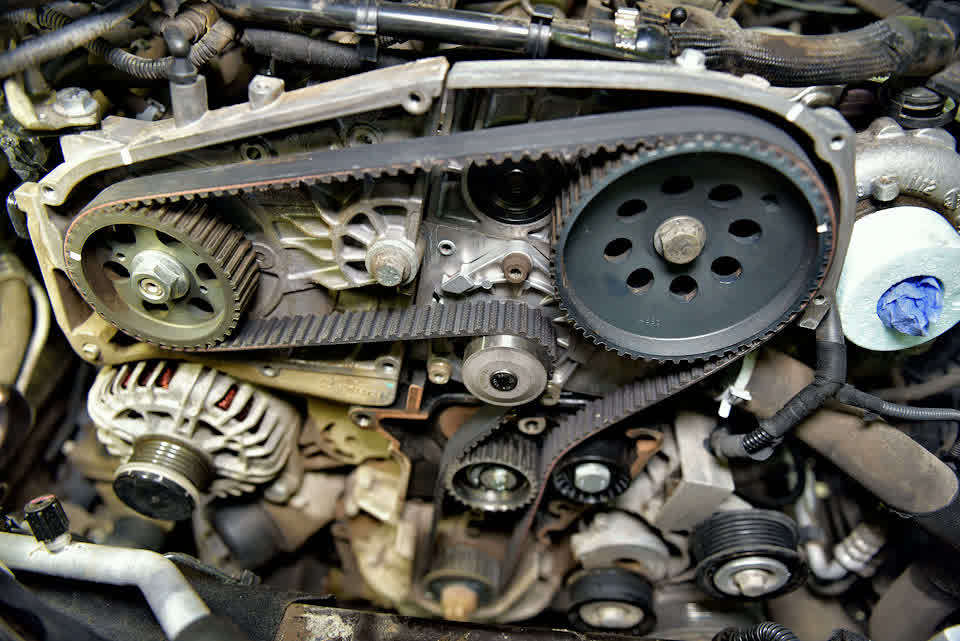

- Ременной привод. Является самым популярным на бензиновых двигателях легковых авто. Привод распредвала, тоже находящегося в головке блока, осуществляется зубчатым ремнем.
Достоинства и недостатки ременного привода
Достоинств у ременного привода газораспределительного механизма достаточно, поэтому он является и распространенным.
- Производство этих ремней хоть и сложное, но намного проще и дешевле цепи.
- Ремень ГРМ не нуждается в смазке, поэтому появилась возможность вынести привод на внешнюю сторону двигателя. Это сказалось на простоте его замены и проверке его состояния.
- Шумность двигателя с применением ремня значительно снизилась за счет отсутствия взаимодействия металла о металл, как в случае с цепным приводом.
Но у ременного привода есть и недостатки. По сравнению с цепью ремень служит значительно меньше. Ослабление натяжения цепи приводит максимум к повышению шума при работе силовой установки, перескакивание на шестерни и порыв ее практически исключен, чего не скажешь о ремне.
Последствия ослабления и обрыва ремня ГРМ
Последствия от ослабления или порыва ремня очень плачевны. Если ослабленный ремень газораспределительного механизма перескочит на один зуб на шестерни, то произойдет небольшое нарушение во взаимодействии механизмов и систем. Вылиться это может в затрудненный пуск мотора, падение мощности, повышенную вибрацию. А вот если ремень перескочил на несколько зубьев или вовсе прошел обрыв ремня, то последствия могут быть серьезнее.
К примеру, нарушение момента открытия клапана из-за перескакивания или порыва ремня приведет к тому, что при достижении поршня в ВМТ клапан будет еще открыт или останется в открытом положении (при обрыве) и произойдет их столкновение.
Сила удара там достаточная, минимальным уроном будет изгиб клапана. К более серьезным последствиям от столкновения клапана с поршнем может быть разрушение поршня или изгиб шатуна. Конечно, сейчас на поршнях делают специальные проточки под клапана, чтобы в случае обрыва не происходило столкновение клапанов с поршнями, но как показывает практика, они не всегда спасают от этого.
Поэтому всегда важно следить за состоянием натяжения ремня. На разных авто периодичность проверки натяжения ремня разная, но все же данная процедура входит в комплекс обслуживающих работ. Контроль натяжения ремня – операция не сложная, достаточно снять защитный чехол ремня и проверить его на скручивание. Нормально натянутый ремень ГРМ при скручивании не должен повернуться более чем 90 градусов. Если же он проворачивается больше, нужно его подтянуть натяжными механизмами.
Замену же приводного ремня производят в среднем после пробега в 60-70 тыс. км, или же при обнаружении трещин, сколов на нем или заметны следы расслоения.
Сложность снятия ремня газораспределительного механизма зависит от типа применяемого механизма газораспределения на двигателе. Данных типов на автомобилях сейчас применяется два – с одним распредвалом (SOHC) и двумя распредвалами (DOHC).
