Гараж – это гарант безопасности машины, место, где возможно провести ремонт или замену шин. Также, гаражное помещение часто используется в качестве мастерской, где владелец проводит точные работы по восстановлению или созданию новых приспособлений для обустройства гаража.
При отсутствии освещения в гараже качество выполняемых работ существенно снижается, а работа в яме и вовсе становится невозможной. Полезно знать, как самостоятельно сделать электропроводку в гараже и что для этого нужно.
Электропроводка в гаражном помещении
Электропроводка – это система электросети, которая устанавливается исходя из параметров гаража с учетом правил безопасности. Для прокладывания электропроводки необходимо раздобыть чертежи помещения или начертить их при использовании компьютерных программ.
При проектировании электросети важно учитывать следующие факторы:
- Размеры гаража.
Нужно измерить высоту и площадь всего строения, а также толщину стен. - Необходимое количество розеток, источников света, выключателей.
Рассчитывать нужно с зазором в 1 метр каждый провод. - Количество и расположение рабочих зон.
Необходимо отталкиваться от тех задач, которые предусматривает владелец для создания оптимального варианта освещения. Обязательно нужно установить освещение в смотровой яме или погребе, иметь лампу сверху и один прожектор. - Удельная мощность на 1 м кв.
При установке электрощита и выборе материалов для проводки необходимо исходить из того, будут ли проводиться энергоемкие работы по типу сварки. - Виды ламп.
От выбранного типа ламп зависит характер и мощность света в помещении. Потолочный светильник для гаража должен быть водостойким, качественно освещать помещение и не затрачивать много энергии. Вся «фурнитура» для электросети должна быть защищена от попадания влаги. - Способ монтирования.
В зависимости от того, как выполнена отделка в гараже необходимо прокладывать провода. Если провода прячутся под навесную конструкцию или в бетонные стены, количество материалов потребуется разное.
Все эти данные должны помочь в проектировании электросети и ее установке.
Проводка электричества и заземление: основные требования к схеме
При создании правильного освещения гаража изнутри нужно учитывать, что путь прохождения проводов бывает только вертикальным или горизонтальным, а их повороты проходят только под прямым углом. В целях безопасности, проводка должна проходить в 15-ти см от потолка и труб отопления.
Монтаж розеток должен осуществляться на уровне 60 см от пола и выше. Выключатели лучше всего расположить на высоте в 1,5 метра, недалеко от входной двери или ворот. Для освещения смотровой ямы лучшим вариантом будет 12-вольтные светильники, но для их использования необходимо вмонтировать понижающий трансформатор в электрощит.
Для проводки лучше использовать медный кабель, который можно прокладывать в конструкции отделки, в стене или под плинтусом.
Заземление необходимо для отвода электроэнергии в случае оголения проводов или других неисправностей. Всего существует два вида заземления: естественное и искусственное. Наиболее простым и экономичным для гаража является естественный тип.
Какие светильники выбрать для гаража
Среди большого количества разнообразных видов светильников для гаража настоящую популярность получили простые лампы накаливания, люминесцентные, галогенные и светодиодные лампы и ленты. Каждый из видов обладает рядом плюсов и минусов, с которыми нужно ознакомиться перед покупкой. Более подробно о каждом типе ламп.
Лампы накаливания
Распространенный вариант, благодаря своей дешевизне и простоте в установке. Главный минус – непродолжительный срок эксплуатации. Данный вид освещения требует большого количеств электроэнергии, а процент КПД довольно низкий – большинство энергии переходит в тепло.
Кроме того, такие лампы для качественного освещения необходимы в большом количестве,
Люминесцентные лампы
Люминесцентная лампа представляет собой стеклянную трубку, в которой находится вольфрамовая нить, заполнена люминофором и инертными газами. Уровень освещения благодаря устройству такой лампы в 3-4 раза лучше, чем у ламп накаливания.
Также стоит помнить, что в трубке имеются пары ртути, которые могут нанести вред здоровью при повреждении.
Галогенные лампы
Галогенные лампочки схожи с люминесцентными, однако в них стекло заменено на кварц, а внутри трубки находится смесь йода с бромом. Уровень освещения высокий, около 45-50 люменов. Производимый свет хорошо подойдет для освещения рабочих зон. Срок эксплуатации около 5000 часов.
Среди недостатков можно выделить выделяемое тепло как у ламп накаливания.
Светодиодные лампы
Лучший представитель по качеству из всех представленных видов лампочек для гаража. Отсутствие различных химикатов в составе дает гарантию безопасности для здоровья, уровень освещения достигает 100 Лм/Вт, выдерживают низкие температуры и имеет приятный цвет для глаза.
Срок эксплуатации достигает 50 000 часов. Единственным минусом является цена: стоят светодиодные лампы, как и ленты, дорого.
Освещение в гараже своими руками
Сделать освещение в гараже своими руками – задача не из легких, если браться за нее самостоятельно, нужен опыт электрика и монтера. Рекомендуется нанять качественного профессионала, так как работы с высоким напряжением требуют отдельной лицензии, а без этого не будет возможности подключиться к ЛЭП.
Для этого необходимо иметь определенный набор инструментов, рассчитать схему укладки проводов, установить оборудование и проверить все соединения.
Инструменты и материалы для работы
Для установки осветительных ламп в гараже потребуется следующий ряд иструментов:
- Перфоратор с набором буров или штроборез.
Необходим для создания штробов под розетки и канавок для проводки. - Шуруповерт.
Для крепления различных приборов, аппаратов. - Стиппер.
Инструмент для зачистки изоляции, при неимении можно заменить ножом. - Наконечники штыревые втулочные изолированные (НШВИ), используются для фиксации проводов.
- Пресс-клещи для запрессовки изолированных наконечников.
- Клеммы — электроустановочное устройство для надежного соединения проводов;
- Паяльник.
Нужен для переплавки кабелей при их повреждении или для создания двойного провода. - Болгарка.
Необходима при монтаже в металлических гаражных помещениях. - Прочие необязательные инструменты.
Среди обязательных материалов выделяют сам электрощиток, автоматику, УЗО, заземлитель, провода, наконечники для фиксации проводов, профили для крепления, гофра, розетки, выключатели, лампы и другие необязательные элементы.
Как рассчитать систему
В расчетах важно знать точные размеры гаража – высоту и площадь, толщину стен. Также важно определиться с количеством светильников, розеток и знать их мощность. Все эти данные необходимо зафиксировать на схеме гаража. Также существует формула требуемого количества приборов гаражного освещения:
P=Sхp1/p2, где S — площадь помещения, p1 — мощность освещения на единицу площади, p2 — мощность одного светильника. Норма напряжения для гаражных помещений на 1 кв. метр является 20 Вт.
Методы установки системы гаражного освещения
Методы установки осветительных приборов зависят от внутренней отделки помещения. Связывается это с характеристиками отделочных материалов их пожарной безопасностью.
К наиболее распространенным конструктивно-отделочным решениям относится проводка в помещениях такого типа:
- кирпичная постройка, отделка из штукатурки;
- металлическая гаражная конструкция без отделки и системы утепления;
- каркасное строение с утеплением и комбинированной отделкой.
Общая схема проведения света в гараже своими руками имеет такую последовательность:
- Определить место фиксации щитка, так как от него прокладываются провода.
- К намеченным местам под розетки и выключатели делаются штробы. Также есть вариант монтирования с помощью креплений.
- По направлению от выключателей к светильникам, расположенным на потолке, по поверхности стен прокладывают вертикальные штробы. Если потолок имеет подвешенную конструкцию, то трассу лучше прокладывать в специальной гофре.
- При высоких потолках, гофру можно подвесить и проводку проложить навесом.
- В точках размещения распределителей делаются углубления в стенах.
- Установка светильников, розеток, выключателей и присоединение их к сети электричества.
- Штробы с проводами на стенах закрываются штукатуркой или другими отделочными материалами.

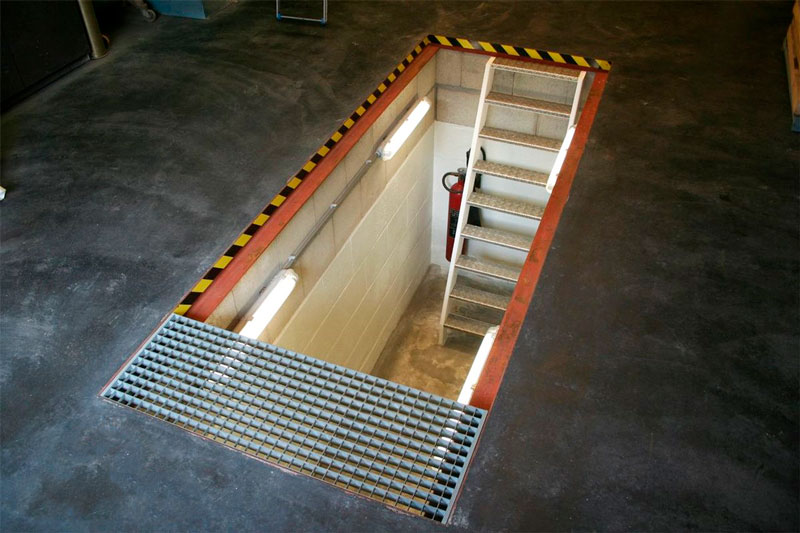

Свет в смотровой яме
По технике безопасности, смотровая яма считается местом повышенной влажности. При наличии в ней проводки, яма считается опасной для жизни.
Освещение смотровой ямы в гараже предполагает соблюдение ряда правил:
- напряжение не должно превышать 42 вольт, потому лампы должны быть низковольтными и работать через понижающий трансформатор;
- проводку нужно хорошо изолировать, например, используя гофру;
- рекомендуется использовать плафоны для защиты от механических повреждений.
Лучше всего – установить мобильный прожектор, который будет крепиться в яме на время ремонтных работ. Дополнительным плюсом является использование такого типа освещения в любой зоне помещения.
