Замена мотор-редуктора на Ладе Приоре

Замена мотор-редуктора на Ладе Приоре

Мотор-редуктор заслонки отопителя, как можно понять из названия, предназначен для регулировки количества направляемого теплого воздуха, что позволяет контролировать температуру и сохранять комфортные условия для водителя и пассажиров. Расположен он под капотом автомобиля со стороны рулевого колеса и рядом с усилителем тормозов, поэтому найти его можно без особых проблем.

Причины поломок устройства

Если при повороте рукоятки интенсивность потока нагретого воздуха в салон не меняется, то это будет поводом обратить внимание на состояние мотор-редуктора печки.

Причин неисправности устройства всего три:

  • Нарушена целостность всей электрической цепи, что ведет к отсутствию питания мотор-редуктора от АКБ (проверить работоспособность можно проверкой напряжения на выходе мотор-редуктора при включенном зажигании и среднем положении рукоятки регулировки заслонок).
  • Проблемы в автономном блоке, который непосредственно управляет отопителем, что ведет к невозможности обеспечить редуктором нужную температуру печки.
  • Выход из строя самого мотор-редуктора, что может быть связано с естественным износом (наиболее актуальна проблема для старых автомобилей).

Особенности подбора привода

Особенностью мотор-редукторов отопителя в большом количестве вариантов и конструкций, которые использовались на марках ВАЗ различных годов выпуска, поэтому важно сначала правильно определиться с моделью.

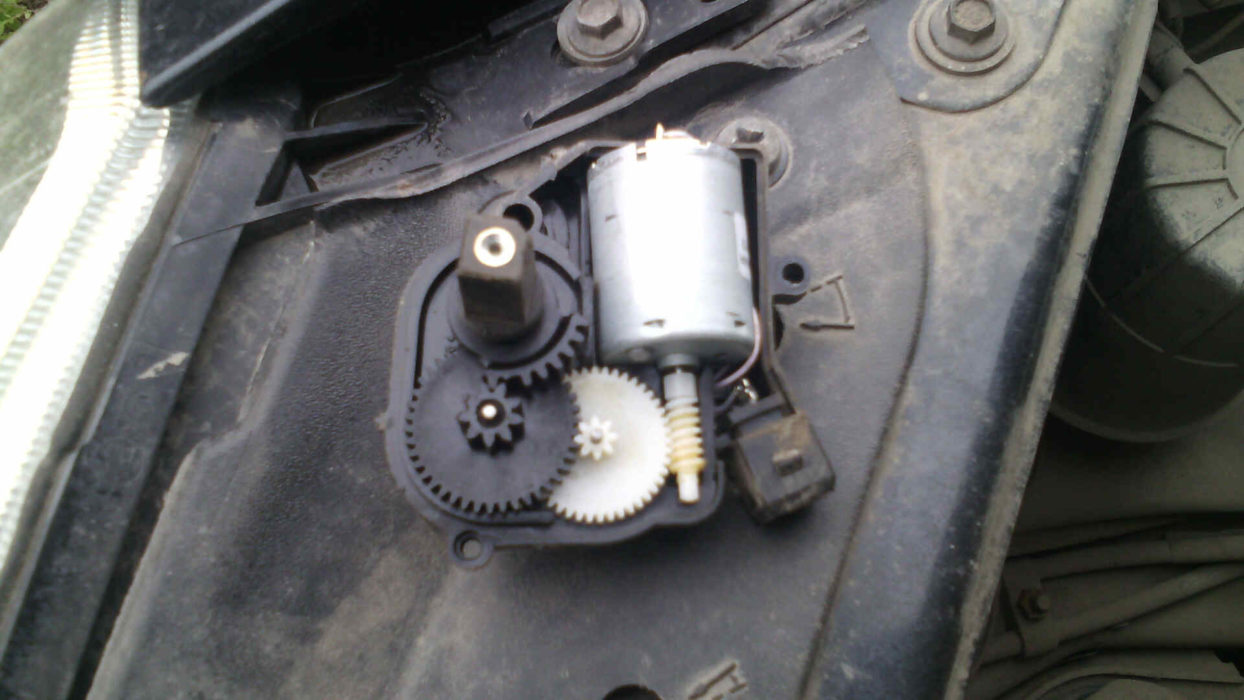

В некоторых случаях мотор-редуктор можно отремонтировать. Для этого отогните спрессованный бортик и снимите крышку. Оцените состояние подшипников, щеток и коллектора и при необходимости замените неисправные элементы. Соберите обратно всю конструкцию, предварительно смазав силиконовой смазкой подшипники.

Как заменить мотор-редуктор печки ВАЗ

Процедура не отнимает много времени и не вызывает сложности, но для удобства рекомендуем взять помощника.

В общем случае, работа включает следующие этапы:

  • открутите гайки, крепящие рычаги дворников;
  • подденьте рычаг плоской отверткой и снимите его с установочных шлицов;
  • демонтируйте утеплитель капота и полимерную накладку, защищающую от повреждений лобовое стекло (жабо);
  • снимите трапецию с электродвигателем привода стеклоочистителей (делайте это аккуратно, чтобы не повредить стальную рамку);
  • отсоедините 2 штекера, которые отвечают за питание мотор-редуктора печки ВАЗ;
  • открутите 3 винта, фиксирующих заслонку (потребуется крестовая отвертка), придерживая одновременно всю конструкцию рукой;
  • достаньте мотор-редуктор, потянув аккуратно его в сторону, чтобы он сошел со своих мест крепления.

Установка нового микроредуктора заслонки отопителя ВАЗ идет в обратном порядке, а после завершения работ желательно провести тестирование. Для этого измерьте сопротивление на его выходах (желательно это сделать и на старом устройстве для контроля работоспособности).

В зависимости от положения рукоятки управления заслонками оно должно составлять:

  • на крайней синей отметке – 800-1200 ом;
  • в среднем положении – 1200-1600 ом;
  • на крайней красной отметке – 3600-5000 Ом.

Эти цифры актуальны для контроллеров 1303.3854, 1313.3854, 1333.3854. Если на вашем мотор-редукторе установлен контроллер 1323.3854, то в позиции на красной точке сопротивление составит в нормальном состоянии 1200-1600 Ом, а на синей – 3600-5000 Ом. Для измерения необходимо подождать 15 секунд после поворота рукоятки, а затем запустить двигатель, отсоединив контроллер от разъема Х1 (измерение сопротивления идет между контактами Х1.4 и Х1.1).
