Цепи электрооборудования автомобилей защищаются плавкими вставками, предотвращающими перегрев и воспламенение проводки.

Знание схемы предохранителей Приора позволит владельцу обнаружить вышедший из строя элемент. Кроме того, по сгоревшему элементу можно установить работающий во внештатном режиме узел электрики.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Номер на фото Номинал, А Назначение элемента
F1 30 Защита цепей подачи питания на систему ЭСУД (управление работой двигательной установки)
F2 40 (встречается вариант на 60 А) Питание электромотора вентилятора охлаждения, дополнительный контроллер системы зажигания, нити обогрева стекла, блок управления электропакетом
F3 30 (встречается вариант на 60 А) Управление работой электромотора вентилятора охлаждения, клаксон, сирена штатной сигнализации, замок управления зажиганием, цепи комбинации приборов, подсветка салона, питание огней торможения и прикуривателя
F4 60 Первая цепь генератора
F5 50 Питание и управление мотором электромеханического усилителя руля
F6 60 Вторая цепь генератора

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

  • F1 — защита ЭСУД (30 А);
  • F2 — усилитель руля (50 А);
  • F3 — цепи генератора (60 А);
  • F4 — аналогично F3;
  • F5 — питание блока АБС (40 А);
  • F6 — аналогично F5, но номинал 30 А.

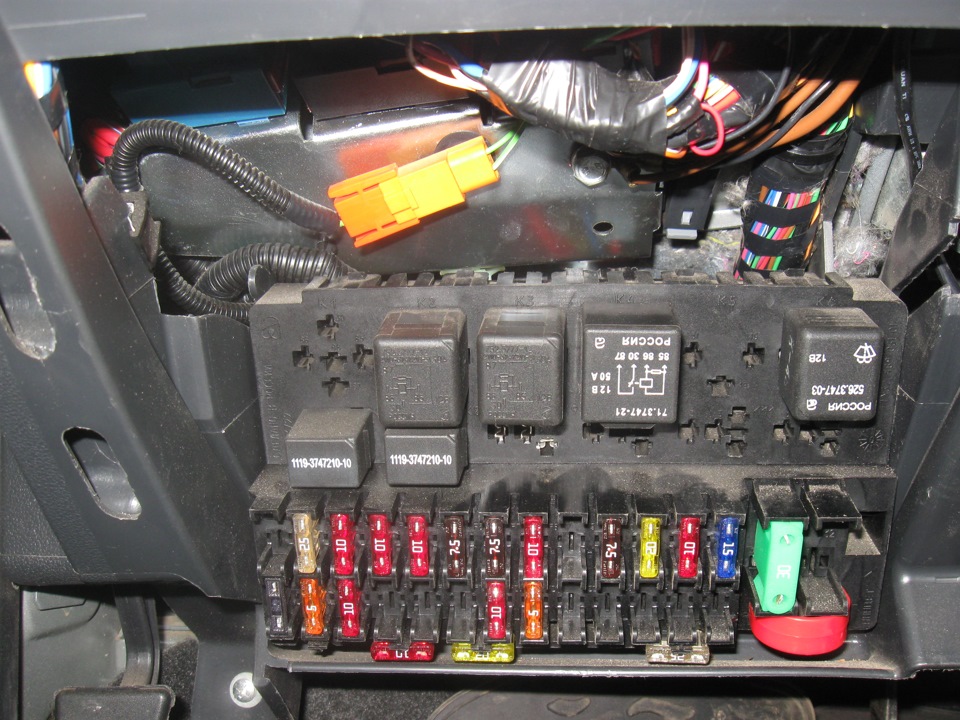

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Назначение плавких вставок в варианте авто «люкс» не отличается от версии «норма+кондиционер». На автомобилях может встречаться как блок модели 1118-3722010-00, так и вариант Delphi 15493150. Корпусы немного различаются внешним видом, также местами расположения запасных вставок и наличием на Delphi пинцетов.

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Номер на схеме Номинал, А Назначение
П-1 25 Питание вентилятора на радиаторе
П-2 25 Электрообогрев стекла на задней части кузова
П-3 10 Нити ламп дальнего света по правому борту
П-4 10 Аналогично по левому
П-5 10 Клаксон
П-6 7,5 Ближний свет слева
П-7 7,5 Аналогично по правому борту
П-8 10 Сирена сигнализации
П-9 25 Электромотор отопителя
П-10 7,5 Питание комбинации приборов (клемма 30), нити ламп стоп-сигналов и подсветки салона
П-11 20 Система очистки ветрового стекла. Управление работой электрообогрева заднего стекла
П-12 10 Второе подключение питания комбинации приборов (клемма 15)
П-13 15 Прикуриватель
П-14 5 Габаритные сигналы левого борта
П-15 5 Аналогично справа
П-16 10 Подключение питания блока АБС (клемма 15)
П-17 10 Лампа противотуманной фары левого борта
П-18 10 Аналогично на правую сторону
П-19 15 Нити обогрева сидений водителя и переднего пассажира
П-20 5 Система работы штатного иммобилайзера
П-21 7,5 Задняя противотуманная лампа
П-22-30 Любые Резерв
П-31 30 Цепи питания блока электропакета
П-32 Любой Резерв

Реле блока комплектации «норма»:

  • 1 — вентилятор системы охлаждения;
  • 2 — включение обогрева стекла;
  • 3 — стартер;
  • 4 — дополнительные цепи зажигания;
  • 5 — резерв;
  • 6 — система очистки и подачи воды на лобовое стекло;
  • 7 — дальний свет;
  • 8 — клаксон;
  • 9 — сирена штатной сигнализации;
  • 10 — резерв;
  • 11 — резерв;
  • 12 — резерв.

Назначение предохранителей в варианте «норма» с кондиционером.

Номер на схеме Номинал, А Назначение
П-1 любой Резервное место
П-2 25 Контроллеры обогрева стекла, электропакета. Цепи питания обогрева стекла
П-3 10 Дальний свет правого борта, комбинация приборов и индикатор работы дальнего света
П-4 10 Дальний свет слева
П-5 10 Управление клаксоном и цепи питания клаксона
П-6 7,5 Ближний свет левой фары
П-7 7,5 Аналог для правого борта
П-8 10 Управление и питание штатной сиреной сигнализации
П-9 Любой Резервное место
П-10 10 Питание комбинации приборов (клемма 20), цепи сигналов торможения (включая дополнительный), система подсветки салона
П-11 20 Цепи системы очистки и омыва стекла (лобового и заднего), обогрев заднего стекла, управление безопасностью (подушки)
П-12 10 Контакт 21 на комбинации приборов, блок электропакета, управление усилителем руля, парктроник (при наличии), сигнализатор включенной задней передачи
П-13 15 Прикуриватель
П-14 5 Цепи габаритов левого борта, подсветка номерного знака, часть цепей блока управления электропакетом
П-15 5 Цепи габаритных огней правого борта и система подсветки перчаточного ящика
П-16 10 Блок АБС
П-17 10 Передняя противотуманная фара слева
П-18 10 Аналогично справа
П-19 15 Система обогрева сидений и клавиши управления
П-20 10 Запуск реле света фар, отопителя, датчик дождя и управление климатом (автоматическое) и освещением
П-21 5 Диагностический разъем, часы и контроллер климатической установки
П-22-30 Любой Резервное место
П-31 30 Блок электропакета, управление модулем кнопок на двери водителя, подсветка проема левой двери
П-32 Любой Резервное место

Реле в варианте «норма» с кондиционером:

  • 1 — запасное место;
  • 2 — обогрев заднего стекла нагреваемыми электричеством нитями;
  • 3 — стартер;
  • 4 — дополнительный коммутатор;
  • 5 — запасное место;
  • 6 — обеспечение работы стеклоочистителя на высокой непрерывной скорости (в автоматическом режиме);
  • 7 — дальний свет;
  • 8 — клаксон;
  • 9 — штатная сирена сигнализации;
  • 10 — противотуманный свет на переднем бампере;
  • 11 — управление обогревом передних сидений;
  • 12 — запасное место.

В блоках Приора варианта «люкс» могут располагаться следующие реле:

  • 1 — автоматическое управление головным светом (включает габаритные огни и ближний свет фар);
  • 2 — нити обогрева заднего стекла;
  • 3 — управление стартером;
  • 4 — дополнительный элемент;
  • 5 — резерв;
  • 6 — включение максимально быстрой работы щеток стеклоочистителя (в автоматическом режиме);
  • 7 — управление дальним светом;
  • 8 — клаксон;
  • 9 — штатная сирена сигнализации;
  • 10 — передние противотуманные фары;
  • 11 — работа обогрева сидений водителя и пассажира;
  • 12 — работа стеклоочистителя в прерывистом режиме или на малой скорости.

Функции плавких вставок в блоке Приора-2 распределены в соответствии с таблицей.

Номер на схеме Номинал, А Назначение
П-1 25 Мотор крыльчатки вентилятора на радиаторе
П-2 25 Система электрического обогрева заднего стекла
П-3 10 Обеспечение работы правого дальнего света
П-4 10 Аналогично для левой стороны
П-5 10 Клаксон
П-6 7,5 Ближний свет по левому борту
П-7 7,5 Аналогично по правой стороне
П-8 Любой Резерв
П-9 Любой Резерв
П-10 7,5 Комбинация приборов и питание огней торможения
П-11 20 Блок управления кузовной электроникой и система подачи жидкости на ветровое стекло
П-12 10 Дополнительное питание комбинации приборов (клемма 15)
П-13 15 Прикуриватель
П-14 5 Цепи габаритов левого борта и плафоны освещения номерного знака
П-15 5 Габариты правого борта, подсветка перчаточного ящика и багажного отделения
П-16 10 Гидроблок АБС
П-17 10 Левая противотуманка
П-18 10 Правая противотуманка
П-19 15 Управление и питание обогрева сидений
П-20 10 САУКУ (автоматическая работа климатической установки)
П-21 10 Блок управления кузовной электроникой, разъем для проведения диагностики, система управления климатической установкой
П-22 5 Модуль управления, размещенный в водительской двери
П-23 5 Система дневных ходовых огней
П-24 15 Управление подушками безопасности
П-25 20 Блок управления кузовной электроникой, подача омывающей жидкости на лобовое стекло
П-26 5 Лампы задней противотуманки
П-27-30 Любой Резерв
П-31 30 Блок управления кузовной электроникой (основное питание)
П-32 30 Цепь питания электромотора вентилятора отопителя

Перечень реле на Приора-2 следующий:

  • 1 — пуск и остановка электромотора вентилятора системы охлаждения;
  • 2 — включение обогрева заднего стекла;
  • 3 — запуск стартера;
  • 4 — коммутация сигналов от замка зажигания;
  • 5 — резервная ячейка;
  • 6 — система очистки лобового стекла;
  • 7 — управление питанием дальнего света фар;
  • 8 — аналогичное устройство для ближнего света фар;
  • 9 — работа клаксона;
  • 10 — лампы противотуманных фар;
  • 11 — система обогрева сидений первого ряда;
  • 12 — дополнительное реле.

Дополнительный монтажный блок

В дополнительный блок выведены несколько предохранителей, включая защиту бензинового насоса. Кроме этого, в устройстве размещено главное управляющее реле, обеспечивающее работу электрики автомобиля в целом.
