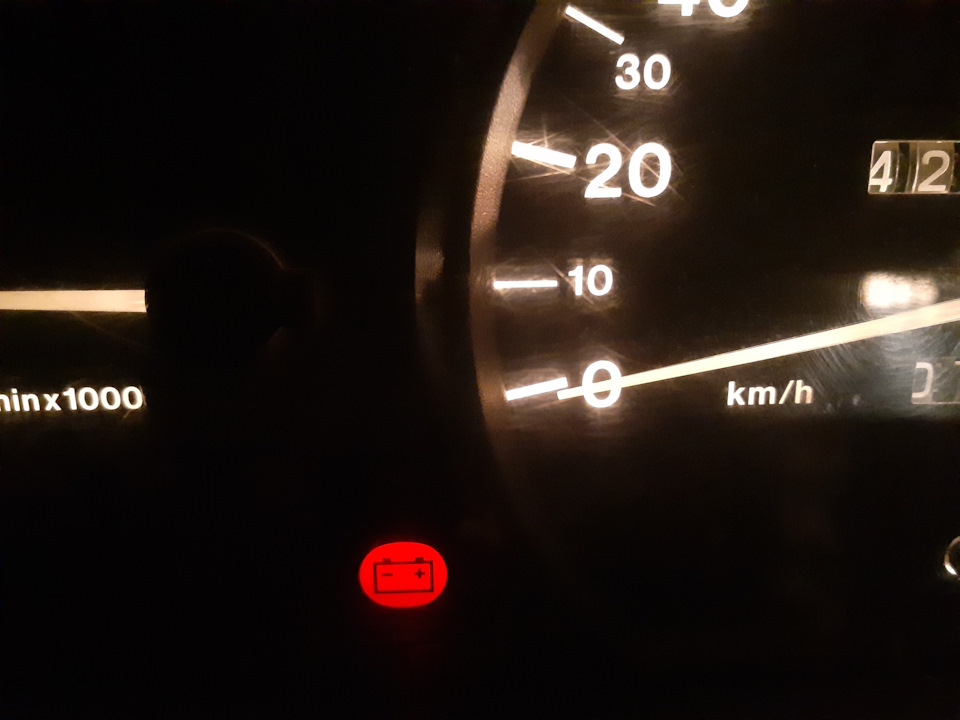

Каждый из вас, наверное, замечал красненькую коробочку на панели приборов, обозначающую аккумуляторную батарею. Все мы знаем, что загорается она при повороте ключа в замке зажигания и гаснет, когда мотор запускается. Почему это происходит?
Когда вы вставили ключ и повернули его в замке зажигания, происходит автоматическая диагностика практически всех систем двигателя (ABS, ESP, Airbag, Check Engine и т. д.), после успешной самопроверки индикаторы гаснут, что свидетельствует об исправности той или иной системы. То же самое и с АКБ, когда она в порядке, индикатор гаснет, в случае проблем с аккумулятором, лампа аккумулятора горит.
Как работает тандем аккумулятор-генератор
Каждому, даже начинающему водителю, известно о том, что аккумулятор взаимодействует с генератором. После запуска двигателя АКБ переходит в режим постоянной подзарядки. После того как обороты двигателя повышаются, возрастает и напряжение на выходе генератора, что не есть «гуд».
С целью предотвращения вышеописанного в цепи возбуждения ротора устанавливается небольшое реле-регулятор, задача которого – понижать ток до оптимального уровня независимо от числа оборотов двигателя. В результате напряжение поддерживается на необходимом уровне. Лампочка аккумулятора загорается в том случае, когда отсутствует зарядка от генератора.
Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело?
- Неисправно реле-регулятор, диодный мост;
- Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;
- Перегорел предохранитель или плохой контакт;
- Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;
- Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;
- Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.
Как устранить неисправность?
Если горит лампочка аккумулятора при рабочем моторе, не глушите его, откройте капот и проверьте напряжение на клеммах аккумулятора. Если зарядка поступает на мультиметр, должно быть напряжение 13.5-14,3V. Если зарядки нет, напряжение будет гораздо ниже — примерно 12V.
Для решения проблемы потребуется:
- Две отвертки (плоская и крестообразная);
- «Контролька» (лампочка на 12V);
- Мультиметр;
- Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.
Причины, при которых загорается лампочка аккумулятора
- Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.
Лечение: Производим зачистку клемм и проводов высокого напряжения, после чего снова производим измерение напряжения. Если это ни к чему не привело, проверьте напряжения на «30» клемме генератора. Один электрод мультиметра подсоедините к клемме генератора, второй к массе. Если в этом случае напряжение будет несколько выше, нежели на аккумуляторе, выполните «зачистку» «30» клеммы. В случае необходимости поменяйте провод, который идет от генератора к аккумулятору.
- Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.
Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.
- Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.
- Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.
Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.
Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.
- Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.
После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.
Почему горит лампочка зарядки аккумулятора?
Существует несколько ситуаций, которые влекут за собой неверную работу связи «аккумулятор-генератор»:
- неисправность реле-регулятора
- плохое натяжение, износ или проскальзывание ремня генератора
- износ подшипника генератора
- перегоревший предохранитель
- плохой контакт на клеммах АКБ, на выводе генератора или проводе массы
- износ щеток генератора или держателей щеток
- износ выключателя зажигания.
Чтобы узнать что именно стало причиной горящей лампы аккумулятора вам потребуется провести диагностику — проверить напряжение на клеммах аккумулятора при работающем моторе.
На мультиметр должно поступать напряжение в 13,5-14,3V, значение ниже указанных будет говорить о том, что зарядки нет.
- Если лампа аккумулятора не горит, а мультиметр показывает напряжение в 12V, и при этом сам аккумулятор разряжен, необходимо зачистить клеммы и провода высокого напряжения, после чего снова произвести замер. Если данный метод не исправил ситуацию, подсоедините к «30» клемме аккумулятора один электрод мультимедиа, а другой — к массе. Если напряжение будет выше чем на аккумуляторе, зачистите «30» клемму. Также не лишним будет заменить провод от генератора к аккумулятору.
- Если лампа говорит о зарядке аккумулятора, напряжение держится в оптимальном диапазоне, но аккумуляторная батарея разрядилась, и при нагрузке напряжение устремляется в крайнее левое положение на мультиметре— причина может быть в слабой натяжке ремня генератора или в неисправном подшипнике. Также рекомендуем проверить диоды при помощи мультиметра на пробой. Не лишним будет удостовериться,что длина щеток генератора не менее 5 мм.
- Если лампа не горит, но заряд на батарею не поступает — скорее всего перегорел предохранитель и требуется его замена.
- Если лампа не горит и заряд не идет, однако все приборы функционируют, причина может быть в обмотке возбуждения генератора. Снимите провод с клеммы «61» генератора, подключите его к минусу — загоревшаяся лампа подтвердит проблему в обмотке. Также рекомендуем зачистить разъем. Причина может быть и в самой перегоревшей лампе.
- Если лампа АКБ горит и не гаснет после запуска двигателя, а зарядка либо прерывистая, либо отсутствует вообще — причина в плохом контакте провода с разъемом на приборной панели. Рекомендуем также проверить реле-регулятор, подав напряжение на его контакты, — оптимальный вариант, когда напряжение на щетках равняется 12V, если же нет — необходима замена реле.
