В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.
За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.
Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.
Немного о предохранителях
ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.
У корпуса есть сразу несколько функций:
- Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
- В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
- В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.
На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:
- Номинальный ток вставки;
- Номинальный ток корпуса, при котором элемент разрушается.
В зависимости от рабочих характеристик, защитные устройства могут быть:
- Быстродействующими;
- Низковольтными;
- Рассчитанные на средние показатели напряжения;
- Рассчитанные на высокие показатели напряжения.
В случае с автомобилями используются первые два типа предохранителей.
Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.
- Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
- Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.
Блок предохранителей
На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока. Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.
Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.
Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.
На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.
Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

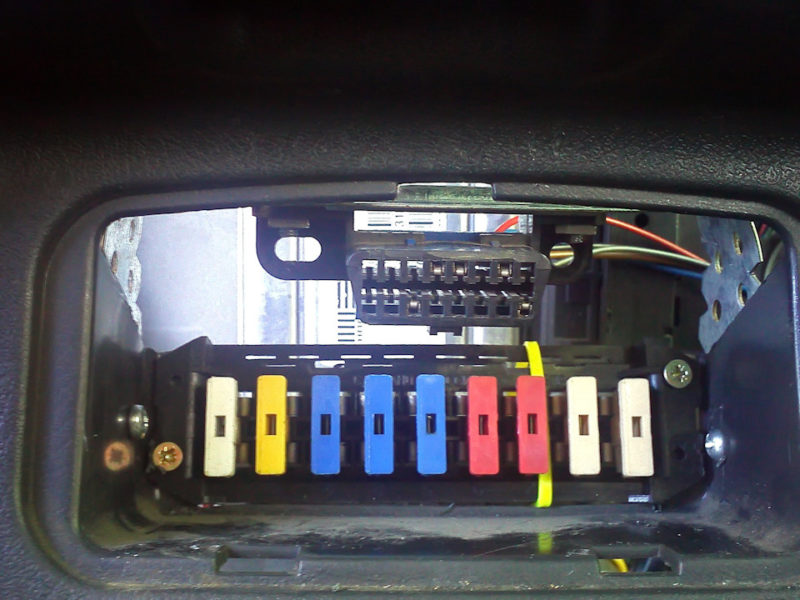

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:
- Для топливного насоса. Номинальный ток -15А;
- Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
- Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.
Назначение ЗУ
Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен.
- Защита лампочек задних противотуманных фар
- Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка
- Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine
- Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски
- Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения
- Защита цепи электростеклоподъемников и их переключателей, контактов
- Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника
- Защищает лампы правой передней противотуманки
- Защищает лампы левой передней противотуманки
- Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов
- Защита ламп правых габаритов
- Защита правой лампы ближнего света
- Защита левой лампы ближнего света
- Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар
- Защита правой фары дальнего света
- Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора.
Замена ЗУ
Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.
Для этого выполняются следующие мероприятия.
- Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
- Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
- Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
- Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
- Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
- Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
- Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
- Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.
Правила безопасности
Теперь еще несколько правил безопасности:
- Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
- Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
- Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.
Блок предохранителей ваз 2114 — это та его часть, которая предотвращает возникновение сбоя в работе электрики автомобиля — короткого замыкания. В данном автомобиле устанавливаются 2 независимых блока предохранителей. Один — под капотом, второй — в салоне автомобиля слева под рулем. В ваз 2115 и других автомобилях данной серии (после «десятки») расположение блока идентичное, поэтому с его поиском проблем не возникнет.
Поиск неисправного предохранителя
На панели приборов аварийные сигналы показываются не всегда (ведь выйти из строя может предохранитель, отвечающий за ее работу). Для того, чтобы установить, где находится прогоревший предохранитель, рекомендуется использовать обыкновенный мультиметр с функцией «прозвонки» или диод на 12 Вольт.
После того, как одно из устройств перестало работать, но на панели нет сигнала поломки, следует аккуратно мультиметром прозвонить каждый из предохранителей. Делать это следует при заглушенном двигателе и снятой минусовой клемме аккумулятора.
Где находятся предохранители под ту или иную цепь электроприборов? Можно воспользоваться схемой в инструкции или под крышкой блока.
Но нужно учитывать, что предохранитель прикуривателя ваз может выйти из строя еще и при повреждении контакта с аккумуляторной батареей. Если сгорает предохранитель печки ваз 2114, то вместе с ней перестают работать и вентиляторы, отвечающие за циркуляцию воздуха в салоне и обогрев лобового стекла. Так что не всегда поиск вышедшего из строя предохранителя прост.
При выходе из строя габаритов, например, цепь может разрываться и при неправильном заземлении. В этом случае, если поставить новый предохранитель, он тут же сгорит. Если его заменить на больший номинал — погорит практически все освещение, за исключением стоп-сигналов и фары заднего хода.
А предохранитель К7, который отвечает за работу ленточных обогревов, при перегорании нарушит не только обогрев заднего стекла, но и цепь подключения дополнительной электроники для багажника (например, освещение).
Предугадать все это заранее невозможно, так как часто в 2114, как и ваз 2115, владельцами вносятся коррективы в работу блока предохранителей. Чаще всего сдваивают некоторые из цепей, тем самым меняя расположение предохранителей. Так делать не рекомендуется, но доля вины есть и у самого производителя, так как он может для новой серии своих авто выпускать блоки со своими «затычками». Старые их не могут заменить.
Подключение дополнительного оборудования
Следует учитывать, что есть цепи питания, которые одновременно отвечают за работу нескольких цепей. В частности, это касается дополнительного оборудования:
- дворников;
- кондиционера (спаивается с печкой);
- дополнительного освещения (прожекторы, противотуманные фары);
- реле контроля (освещения или работы бортового компьютера);
- дополнительных габаритов.
При установке фаркопа выводится отдельный выход цепи электропитания для освещения прицепа. Чтобы подключить магнитолу, ее следует пускать через цепь прикуривателя (если речь о технике на 12 Вольт).
Если планируется установить акустику свыше 250 Ватт суммарной мощности, ее выводят через реле звукового сигнала или обогрев. Вариантов подключения много.
Другой вопрос как снять правильно блок предохранителей и проверить его работу. Это делать не обязательно. Достаточно обойтись обыкновенной «прозвонкой» цепей питания по краям схемы (отследить контакты достаточно просто). Правда, в блок ваз 2115 этого сделать не получится — там выходные контакты закрыты специальной пластиной. Придется и ее снимать, чтобы добраться до контактов под предохранителями.
