Какая смазка требуется для ШРУСов?

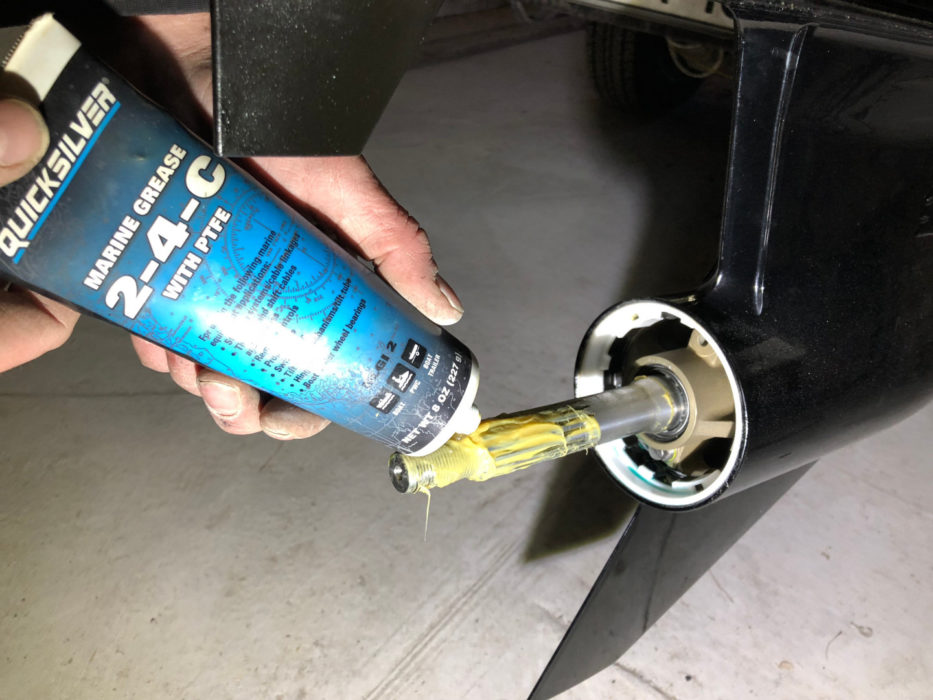

Смазка 2 4 с аналог Обслуживание

Часто, в комплекте с новым шарниром или пыльником, уже прилагается тюбик или пакетик со смазкой. Но не торопитесь не глядя использовать эту смазку. Бывает, что производитель запчасти не учитывает, что для разных шарниров смазки существенно отличаются, и в комплекте может быть не та смазка.

Дело в том, что в автомобиле могут использоваться ШРУС разных типов, для которых требуются смазки с определенными свойствами. Об этом и пойдет речь ниже.

Немного теории

Для передачи вращательного движения от агрегатов трансмиссии (КПП или редукторов) к колесам, часто применяются шарниры равных угловых скоростей (ШРУСы). Эти шарниры обеспечивают постоянную скорость вращения приводных валов (полуосей), вне зависимости от угла поворота колес и перемещений подвески и агрегатов трансмиссии.

Такой тип привода состоит из двух шарниров, внутреннего и внешнего, которые закреплены на полуоси. Внутренний ШРУС вставляется в агрегат трансмиссии, а наружный закреплен в ступице колеса (рис. 2).

ШРУС шарикового типа

Шарниры шарикового типа передают вращение с помощью шариков, скользящих по направляющим канавкам, выполненным в корпусе шарнира:

Шариковые ШРУСы способны передавать большой крутящий момент, обладают большим углом поворота и минимальным люфтам между элементами.

Поэтому, шарниры данного типа в большинстве случаев применяются в качестве наружных шарниров приводов колес. Однако, такая конструкция шарнира не допускает осевых перемещений, поэтому они не способны компенсировать осевые перемещения подвески и агрегатов трансмиссии. Для компенсации осевых перемещений применяются шарниры другой конструкции.

ШРУС типа трипод

Одним из самых распространенных ШРУС, позволяющих компенсировать осевых перемещения, являются шарниры-триподы. В корпусе такого шарнира располагается трехлучевая вилка с роликами на игольчатых подшипниках (трехшиповик, трипод). Благодаря такой конструкции, трипод допускает как угловые перемещения, так и осевые, при которых ролики перемещаются по направляющим канавкам корпуса при поворотах или осевых колебаниях:

Благодаря особенностям конструкции, триподы часто применяются в качестве внутренних ШРУС приводов колес, так как они позволяют компенсировать колебания подвески и агрегатов трансмиссии, а требуемые углы работы шарнира меньше, чем со стороны колес.

Прошу прощения за занудство, небольшое примечание. Довольно часто слышу, когда триподы называют «трипоиды». Это не совсем правильно, так как в оригинале существует только английское слово tripod, но многие его коверкают. Правильнее говорить «трипод».

Шариковые ШРУС с осевым перемещением

Помимо триподов, в качестве внутренних ШРУС могут применяться и шариковые шарниры с определенной конфигурацией канавок, позволяющей осевые перемещения (фото 7). Например, в качестве внутреннего ШРУС переднеприводных автомобилей ВАЗ семейства 2108-2110 применялись как триподы, так и шариковые шарниры.

Важность выбора правильной смазки для ШРУС

Так как ШРУСы применяются в приводах колес, то они передают большой крутящий момент и испытывают большие нагрузки, как механические, так и температурные. Для обеспечения надежной работы, шарнир заполняется смазочным материалом и герметично закрывается резиновым или пластиковым пыльником.

При этом, первую попавшуюся смазку в ШРУС закладывать нельзя, так как от используемой смазки сильно зависит работоспособность и ресурс шарнира. В связи с высокими нагрузками, смазки для ШРУС должны быть противозадирными и высокотемпературными. Более того, шарниры разного типа (шариковые или триподы) требуют разных смазок.

В шариковых ШРУС, шарики скользят по направляющим корпуса, и от смазки требуются высокие противозадирные свойства, а в триподах работают ролики с игольчатыми подшипниками, для которых также нужны смазки с определенными свойствами (в частности, игольчатым подшипникам противопоказаны смазки с твердыми частицами). Неправильная смазка может быстро прикончить шарнир:

Из сказанного выше становится понятно, что в ШРУС требуется использовать специализированные смазки, причем, для шарниров разного типа — разные смазки.

К сожалению, на практике иногда приходится видеть примеры, когда при ремонте в шарниры по незнанию закладывают неподходящие смазки — графитную, литол и т.д.

Вторая самая распространенная ошибка — использование в триподах смазок, предназначенных только для шариковых шарниров:

Специализированные смазки для ШРУС, за редким исключением, обычно обозначаются в явном виде, по надписям на упаковке «Для ШРУС», «CV Joints» или «Constant Velocity Joints». Кроме того, необходимо отличать смазки для шариковых ШРУС и триподов, о чем пойдет речь ниже.

Смазки для шариковых ШРУС

Для шариковых ШРУС применяются смазки консистенции NLGI 2 дополнительными противозадирными присадками в виде твердых частиц дисульфида молибдена MoS2. Такие смазки предотвращают сваривание и ускоренный износ при ударных нагрузках и перемещении шариков в металлических направляющих корпуса шарнира.

Идентифицировать смазки смазки с дисульфидом молибдена можно довольно просто — по цвету. Такие смазки, как правило, обладают характерным темно-серым или черным цветом, иногда с темно-синим отливом:

На упаковке таких смазок обычно указывается «С дисульфидом молибдена», «MoS2», «Molybdenum Disulfide», «Moly», «Для шариковых ШРУС» и другие обозначения, указывающие на предназначение смазки. Также, для шариковых шарниров предназначена распространенная отечественная смазка ШРУС-4. Примеры см. на фото 12-15:

Смазки для ШРУС типа трипод

Так как в конструкции триподов применяются игольчатые подшипники, для смазки таких шарниров применяются специализированные мягкие смазки консистенции NLGI 1 или NLGI 1.5 без твердых добавок.

Внимание: Смазки с твердыми частицами дисульфида молибдена, типа ШРУС-4 и аналогичные, в триподах применять нельзя.

Как правило, на упаковке смазок для триподов, их применимость указана в явном виде, фразами типа «Tripod Joints», «Для игольчатых подшипников», «Triple Roller Joints», «Для триподов» и т.д. Кроме того, так как наиболее часто триподы применяются во внутренних ШРУС, на упаковке со смазкой может быть явно указано «Inboard», «Inner» и т.д.

Примеры смазок для триподов см. на фото 16-20:

Вывод

  1. В ШРУСах используются специализированные смазки, предназначенные именно для шарниров равных угловых скоростей. Обычно, они обозначаются явно, словами «ШРУС» или «CV», хотя бывают и исключения.
  2. В связи с высокими нагрузками, смазки для ШРУС должны быть противозадирными и высокотемпературными.
  3. В ШРУСах разного типа должны применяться разные смазки, для шариковых шарниров свои, для триподов — свои.
  4. Смазки для шариковых ШРУС имеют в своем составе дополнительные противозадирные присадки в виде твердых частиц дисульфида молибдена Mo2S. Консистенция таких смазок обычно NLGI 2.
  5. Смазки для триподов должны обеспечивать смазку игольчатых подшипников, поэтому они более мягкие (консистенция NLGI 1 или NLGI 1.5) и не должны содержать в своем составе твердых частиц, таких как MoS2.
  6. Наружные ШРУСы чаще всего встречаются шарикового типа, а внутренние — типа трипод, но бывают и исключения. Поэтому, выбирая смазку для ШРУСов, необходимо точно знать, шарниры какого типа применены в данном конкретном случае.
