Что такое стробоскоп: его преимущества и недостатки

стробоскопа для уоз Обслуживание

Со стробоскопом выставлять зажигание на карбюраторном моторе всегда намного удобнее, чем «на слух». Но ценники на подобную аппаратуру порой «кусаются», что толкает многих автомобилистов к альтернативным вариантам решения подобного вопроса, например путем изготовления стробоскопа своими руками.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р., ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Самодельный стробоскоп для регулировки зажигания

Исходя из вышеуказанных недостатков магазинного стробоскопа, выглядит уместным вывод о целесообразности изготовления подобного оборудования в домашних условиях. Тем более, что гораздо удобнее и дешевле его оснастить доступными светодиодами, которые стоят сущие копейки. Для таких целей, в качестве донора, вполне подойдет дешевая лазерная указка, карманный фонарик и т.д.

Точно так же не возникнет проблем с остальными комплектующими, а также инструментами. Общий бюджет затеи не должен составить больше 100-150 рублей.

Как сделать своими руками

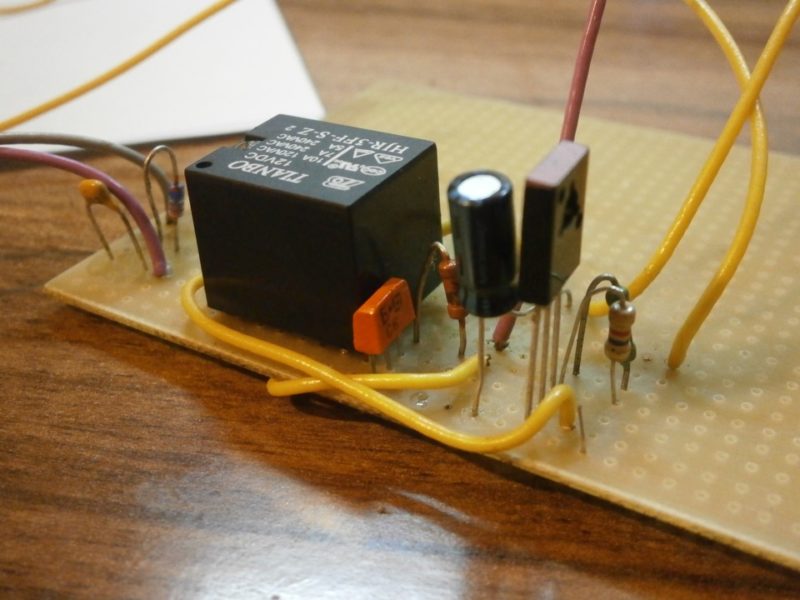

Вариантов исполнения «домашнего» стробоскопа может быть множество. Тем не менее, в целом все подобные проекты конструктивно схожи. Рассмотрим принцип сборки сего гаджета на следующем примере.

Необходимые детали:

  • транзистор КТ315 (найти его можно в любой радиоаппаратуре былой эпохи, может иметь различные буквенные индексы);
  • тиристор КУ112А (легко отыскать в импульсном блоке питания древних телевизоров);
  • малогабаритные резисторы мощностью 0,125 Вт;
  • дешевый (китайский) фонарик на диодах (количество диодов может быть разным, но лучше — от 6 до 10 штук);
  • конденсатор C1 под напряжение от 16 Вольт;
  • диод V2 — любой низкочастотный, например КД105 или Д9;
  • малогабаритное реле (индекс BS-115-12A-DC12V или RWH-SH-112D, на 12 Ампер, катушка — 12 Вольт); впрочем, использовать можно и отечественные реле, например типа РЭС-10, с напряжением катушки 12 Вольт;
  • провода питания необходимой длины (около 0,5-0,6 м) и зажимы типа «крокодил» для подключения стробоскопа к аккумуляторной батарее;
  • экранированный провод до 0,5 м, кусок медного провода около 10 см.

Схема стробоскопа

Все основные детали прибора удобно разместить прямо в корпусе карманного фонарика или обычной фотоаппаратной вспышки. При этом через заднее отверстие фонарика (фотовспышки) проходят провода питания, на концах они имеют припаянные клеммы-крокодилы разных цветов или с маркировкой (чтобы не перепутать «плюс» и «минус»). В боковой стенке корпуса сверлится отверстие (если оно отсутствует) для прокладки через него экранированного провода к контакту X1. Оплетка данного кабеля на конце подлежит изоляции, к основной жиле необходимо припаять кусок медной проволоки длиной около 0,1 м — это датчик стробоскопа.

Работа для установки зажигания из фотовспышки или фонарика

Согласно схеме, после подключения проводов питания к АКБ конденсатор C1 начинает быстро заряжаться через резистор R3. По достижению определенной степени заряда напряжение через резистор R4 и светодиоды начинает поступать на базу открывающегося транзистора. В этот момент должно сработать реле Р1. Замыкаясь, контакт реле готовит цепь, которую составляют тиристор, контакт реле Р1, светодиоды и конденсатор С1. Через делители R1 и R2 на управляющий электрод тиристора поступает импульс от контакта X1.

Имеет место открытие тиристора, в следствие чего происходит быстрый разряд конденсатора через светодиоды. Наблюдается яркая вспышка фонарика.

Посредством резистора R4 и тиристора база транзистора подключается к общему проводу, отчего происходит закрытие транзистора и отключение реле. В то же время период свечения светодиодов увеличивается на несколько миллисекунд благодаря тому, что контакт размыкается не сразу — из-за незначительной инертности и остаточной намагниченности якоря реле. После того, как контакт все же размыкается, тиристор обесточивается. Электрическая схема возвращается в исходное состояние, пока не пройдет новый импульс. Путем изменения емкости используемого конденсатора можно изменять время свечения светодиодов: больше емкость — дольше и ярче светятся, но более заметен шлейф от метки на маховике.

Как пользоваться

При помощи изготовленного в гаражных условиях стробоскопа можно легко и с большой точностью:

  • выставить зажигание на карбюраторном моторе;
  • проверить свечу или катушку зажигания;
  • проконтролировать работу центробежного и вакуумного регулятора угла опережения зажигания.

Чтобы момент зажигания был выставлен правильно, необходимо исходить из того, что обычно смесь воспламеняют за пару градусов до момента прихода поршня в верхнюю точку такта. Данный угол и называется «углом опережения зажигания». С ростом оборотов коленвала УОЗ должен также расти по заданной кривой. В результате угол опережения выставляется на холостых оборотах и потом контролируется во всех диапазонах работы двигателя до 5000 об/мин.

При подключении стробоскопа нужно намотать его датчик (медный провод) прямо на оболочку высоковольтного провода первого цилиндра ДВС. Трех-четырех витков хватит. При этом фиксировать провод таким образом необходимо как можно ближе к свече — с целью минимизации влияния на работу стробоскопа соседних проводов. Для питания прибора его провода с «крокодилами» цепляются на выводы аккумуляторной батареи. Также придется для лучшей видимости метку маховика дополнительно обозначить белой точкой — краской или, например, канцелярским штрихом.
