Как устроено реле стартера ВАЗ 2190?

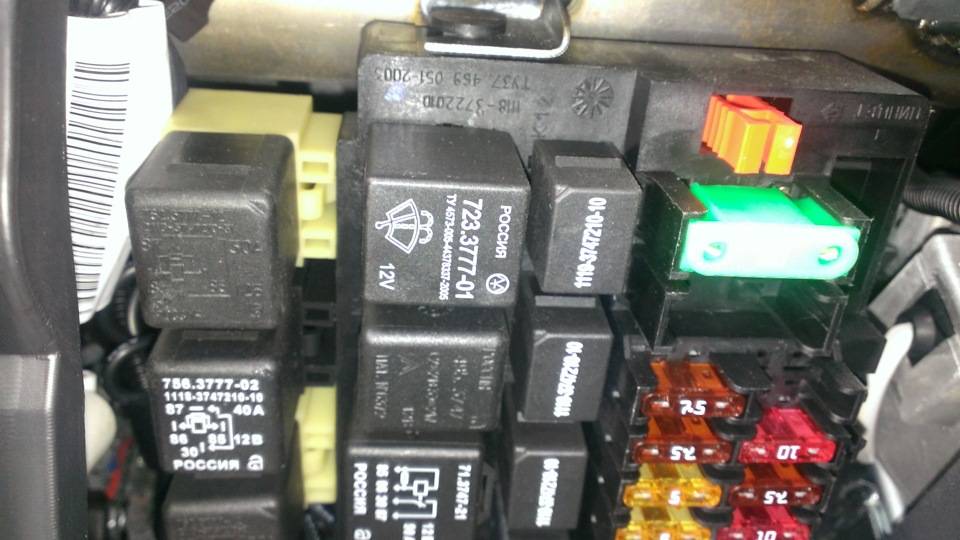

Реле стартера ваз 2190 Обслуживание

Стартер в любом автомобиле предназначен для раскручивания коленчатого вала двигателя в момент запуска. Он должен иметь значительную мощность, чтобы преодолевать силу трения и возникающую в процессе работы компрессию в цилиндрах.

Стартер предназначен только для кратковременной работы (до 20 секунд). Крайне нежелательно заставлять его работать длительное время, потому что ток потребления у стартера весьма высокий, возможно оплавление проводов питания и разрядка аккумуляторной батареи.

Электростартер автомобиля 210901-3708010 с МКПП и 21902-3708010 с АКПП — это простой коллекторный двигатель постоянного тока, который имеет питание от аккумуляторной батареи высокой емкости. Мощность такого двигателя достаточно высока при любых его оборотах. Это свойство коллекторных двигателей успешно использовано в электростартерах. При любой нагрузке на ротор мощность будет одинакова. Но если не крутит стартер Лада, нужно провести несколько манипуляций по обнаружению неисправности.

Основные части электростартера ВАЗ 21902 (TS12E902, LSt 0191) с АКПП / 210901-3708010 (TS12E901) с МКПП : ротор с обмоткой и ламелями; статор с обмоткой; втулки в задней крышке; планетарный механизм из 3 одинаковых шестерен, приводимых в движение ротором электродвигателя; втягивающее реле; бендикс — механизм, с помощью которого производится подключение оси вращения стартера к венцу маховика двигателя внутреннего сгорания; корпус.

Все элементы имеют высокую надежность, но при выходе из строя нуждаются в полной или частичной замене. Так, если не срабатывает стартер, возможно стирание щеток . На некоторых типах электростартеров их можно заменить, просто выкрутив старые и установив на их место новые. А некоторые производители делают «одноразовые» узлы, поэтому приходится прибегать к пайке. Причем паять оловом крайне нежелательно вследствие высокого нагрева щеток при работе. Желательно производить сварку медных проводов путем воздействия высокого тока.

Втягивающее реле стартеров ВАЗ 21901 / 21902 (TS12E901,TS12E902, LSt 0191) отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса).

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Тяговое реле стартера ВАЗ 21901 / 21902 (TS12E901,TS12E902, LSt 0191) находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере.

Втягивающее реле ВАЗ 21901 / 21902 (TS12E901,TS12E902, LSt 0191) выполняет следующие функции:

  • перераспределение электроэнергии между электромагнитом реле и мотором стартера ;
  • синхронизация работы узлов стартера при запуске мотора;
  • подача шестерни бедикса до зацепления с зубами венца маховика;
  • возврат шестерни в исходное положение после запуска двигателя.

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке. Якорь притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Реле стартера ваз 2190

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой.

Конструктивно ротор электрического двигателя постоянного тока отделен от ротора стартера планетарным механизмом, который состоит из солнечной шестерни, имеющей форму круга с зубьями на внутренней стороне. А еще 3 небольших шестерни, вращающиеся внутри солнечной и внутренними зубьями соединенные с последней шестерней, которая связана жестко с валом электродвигателя.

Бендикс электростартера — это механизм, который состоит из 2 основных частей. Ими являются обгонная муфта и шестерня, установленная на ней. Причем обгонная муфта связана с валом стартера при помощи шлицев, завернутых по спирали. Именно по ним происходит передвижение устройства в момент запуска.

Если не работает стартер ВАЗ, то нередко причина кроется именно в бендиксе.

Кроме того, на нем установлена вилка — две пластины из металла, которые крепятся на обгонной муфте с двух противоположных точек. Второй край пластин имеет прямоугольную форму. При повороте ключа зажигания втягивающее реле воздействует на эти пластины и перемещается шестерня по валу на спиралевидных шлицах, пока не произойдет сцепление с венцом маховика.
