Ремонт реле регулятора зарядки ВАЗ 2106

Реле регулятор зарядки ваз 2106 Обслуживание

Реле зарядки на ВАЗ-2106 позволяет поддерживать уровень напряжения на клеммах аккумулятора на одном уровне. Система электрооборудования на любой машине является самой сложной.

Даже на примитивных автомобилях «классической» серии ВАЗ. Но в общем все генераторы на любых автомобилях схожи – они состоят из одинаковых по принципу действия элементов. Отличия только в размерах и типах привода.

Что такое реле зарядки

Вся система электрооборудования питается от двух источников:

  1. Аккумуляторной батареи – при остановленном двигателе. Именно от АКБ подается питание на обмотки стартера в момент запуска двигателя.
  2. Генераторной установки – она предназначена для питания всех потребителей при запущенном двигателе. Но первостепенная задача – это восстановление уровня заряда аккумулятора, так как после запуска он теряет емкость, причем значительно.

Величина напряжения аккумулятора всегда одинакова – может только уменьшаться, если не будет производиться зарядка.

А вот генератор автомобиля может вырабатывать напряжение в интервале 10-30 Вольт. Это большой диапазон, система электрооборудования не сможет справиться с такими перепадами. Именно реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допускает перенапряжения.

Конструкция генератора

В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из таких узлов:

  1. Статор – это неподвижная часть, она крепится при помощи резьбовых соединений к кронштейнам на блоке двигателя. На статоре имеется обмотка (силовая), состоящая из трех равных частей – вырабатывается на ней переменное трехфазное напряжение.
  2. Ротор (якорь) – это вращающийся элемент, на нем имеется обмотка и два контактных кольца. Приводится в движение ременной передачей от коленчатого вала.
  3. Спереди и сзади на ротор устанавливаются крышки. Чтобы вращение было максимально плавным и свободным, используются подшипники.
  4. Шкив предназначен для передачи вращения на ротор. Устанавливается на нем же, посредством шпонки удерживается от проворачивания.
  5. Щетки позволяют передать напряжение на обмотку вращающегося ротора. Схема реле зарядки ВАЗ-2106 содержит также лампу, расположенную в приборной панели. Обратите внимание на то, что при ее сгорании происходит прекращение подачи напряжения на обмотку возбуждения.
  6. Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе появляется постоянное однополярное.

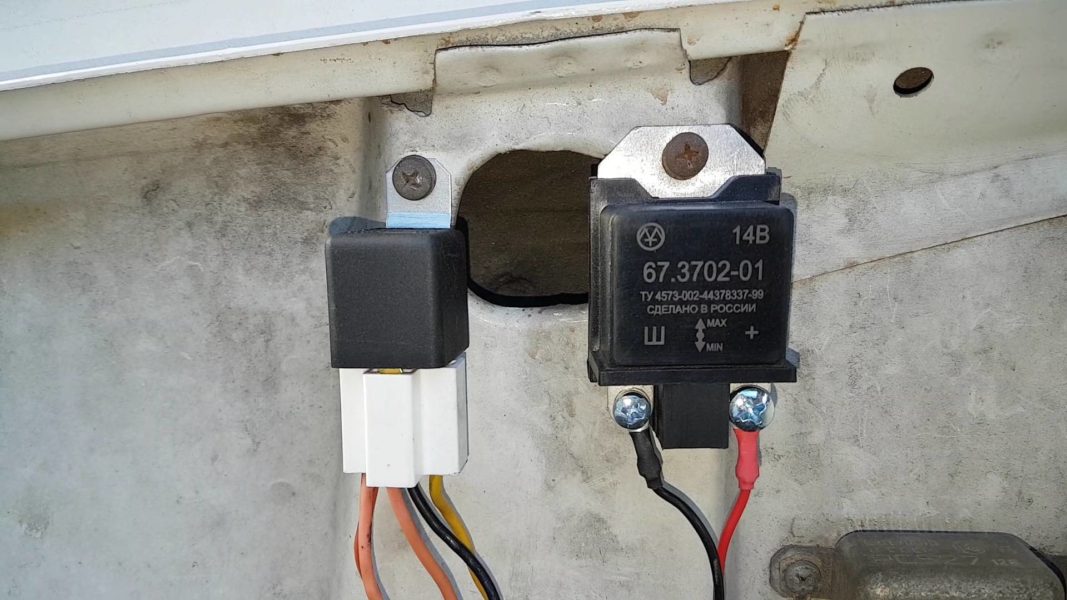

Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, устанавливается на кузове, а не в корпусе генератора. На многих современных машинах регулятор напряжения и щеточный узел совмещены в одном корпусе.

Для чего нужен регулятор напряжения

Основная функция реле зарядки аккумулятора на ВАЗ-2106 – это предотвратить появление скачков напряжения на выходе генераторной установки. Но вот стабилизировать большой ток оказывается не так уж и просто – для этого нужно применять очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер сделать это проблематично. Но выход есть – можно стабилизировать напряжение, поступающее на роторную обмотку возбуждения.

Если обратиться к школьному курсу физики, то можно узнать, что значение напряжения на выходе генератора полностью зависит от двух параметров – скорости движения и величины магнитного поля.

Другими словами, необходимо, чтобы скорость вращения ротора или величина магнитного поля были постоянны. Только в этом случае на выходе генератора напряжение не будет изменяться. Но невозможно без применения специальных средств поддерживать обороты ротора на одном уровне, остается одно – стабилизировать напряжение питания обмотки возбуждения.

Контактные регуляторы

До сих пор можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенны, обладают массой недостатков, но владельцы таких машин уверены в том, что «старое всегда лучше».

И каждые три дня лезут под капот, чтобы производить корректировку зазора, чистку контактов. Но на примере контактных систем удобно рассматривать принцип действия регуляторов в целом. Суть протекающих процессов в полупроводниковых и механических немного схожа.

В основе конструкции находится обмотка – она намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом.

Контакты изготавливаются из вольфрама. Присутствует в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних производится механическими контактами.

Электронные регуляторы напряжения

Произведено подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, электронная или механическая система используется, назначение у нее одно – поддерживать напряжение на уровне 13,6 Вольт. Электронные устройства стабильнее механических и не требуют частого вмешательства – в них нет механических контактов, которые подгорают иногда.

Один минус – при использовании реле и щеток, заключенных в один корпус, менять придется сразу два узла. Но существуют регуляторы, которые закрепляются отдельно от щеточного узла.

Как проверять регулятор

О том, как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист. Главные условия:

  1. Через устройство должно проходить напряжение, величина которого менее 14 Вольт. Для диагностики подключают к нему питание от аккумулятора автомобиля.
  2. Если напряжение свыше 14 Вольт, то оно не должно проходить через регулятор. Для проверки по схеме производится соединение элементов, а в качестве питания используется аккумулятор автомобиля и, например, две батарейки типа АА, соединенные с ним последовательно.

Главный признак того, что реле зарядки ВАЗ-2106 вышел из строя – напряжение на клеммах аккумуляторной батареи ниже 13,6 Вольт.

В автомобиле ВАЗ 2106 встречаются два вида регуляторов напряжения: бесконтактный электронный редуктор и электромагнитный регулятор. Первый является более новой и популярной моделью. При поломке такого регулятора, его можно легко заменить. Второй вид регулятора является старой моделью, уже снятой с производства. Оба этих регулятора могут при необходимости заменить друг друга. Здесь даже не требуются никакие дополнительные настройки.

Как проверить регулятор напряжения?

Но прежде чем менять регулятор, нужно обязательно проверить его, так как поломка может быть связана и не с ним. Перед проверкой нужно полностью зарядить аккумулятор. Сам процесс проверки заключается в следующем:

  • Нужно завести машину и набрать около 3000 об/мин.
  • Не должно быть никаких посторонних потребителей электроэнергии.
  • Вольтметром нужно замерить напряжение с клемм аккумулятора. Норма- 14,2 В.

Если показатели сильно отклоняются от нормы, то регулятор напряжения сломался и его нужно заменить. Причины поломки могут быть в следующем:

  • Очень часто поломка происходит из-за обрыва. Местом происхождения этого обрыва может быть термокомпенсирующий резистор или обмотка.
  • Оборваться могут дополнительные резисторы или обмотка дросселя.
  • Из-за неустойчивого напряжения контакты могут подгорать, загрязняться и окисляться.

Замена регулятора напряжения ВАЗ 2106

Контакты можно попробовать аккуратно почистить с помощью бархатного надфиля, а сам регулятор промыть с помощью спирта или бензина. После этого его нужно хорошо просушить и собрать обратно.

Если данные манипуляции не помогли, то регулятор придется заменить. Сделать это можно следующим образом:

  • Отворачиваются гайки реле и снимается регулятор,
  • Чтобы не перепутать провода, их можно заранее пометить фломастером.
  • После этого провода нужно отсоединить, а регулятор заменить на новый,
  • Теперь в соответствии с отмеченными проводами поставить все на место.

После того, как установка завершена, нужно подключить аккумулятор и проверить работоспособность нового регулятора.

Каждый автомобиль оснащен устройством стабилизации напряжения. На «шестерках» устанавливают реле регулятор напряжения генератора ВАЗ 2106. Задачей прибора является поддержание уровня напряжения бортовой сети.

Напряжение генераторов зависит от следующих факторов:

  1. Частоты вращения ротора.
  2. Токовой нагрузки.
  3. Величины магнитного потока.

Достаточным условием для выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Образуется напряжение переменного тока. Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Она уложена в пазах вращающей части. Напряжение возбуждения поступает на нее через щеточный узел. Изменяя силу тока, проходящего через обмотку, управляют генерацией.

Регулятор напряжения ваз 2106 (РР) управляет током обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети. Генератор реагирует должным образом. Так устройство возвращает напряжение генератора к норме.

К работе блока регулировки предъявляют повышенные требования. Они обусловлены условиями работы и техническими характеристиками потребителей. Вся аппаратура, которая подключена к сети легкового транспорта, рассчитана на 12 вольт (В). Регулятор напряжения ВАЗ должен удерживать диапазон от 13,2 до 14,4 В. Этот промежуток не должен зависеть от количества оборотов ротора и амперной нагрузки.

Реле регулятор напряжения должен включаться в работу автоматически после пуска двигателя. Помимо основного назначения устройство выполняет дополнительные функции:

  • защищает генератор от перегрузок;
  • подзаряжает аккумуляторную батарею;
  • предохраняет приборы от перенапряжения.

Правильная работа РР защитит электрическое оборудование от перенапряжения. Отсутствие зарядки сократит срок жизни аккумулятора. Пониженное напряжение сети затруднит пуск холодного двигателя.
