Устройство датчиков педалей тормоза и сцепления

Рассогласование датчиков 1 и 2 педали тормоза Обслуживание

В зависимости от того, в каком положении находится педаль сцепления и выключатель сигнала торможения, контролер имеет возможность различить положение педалей. В данной статье особое внимание получит датчик педали тормоза Калина, а также датчик сцепления.

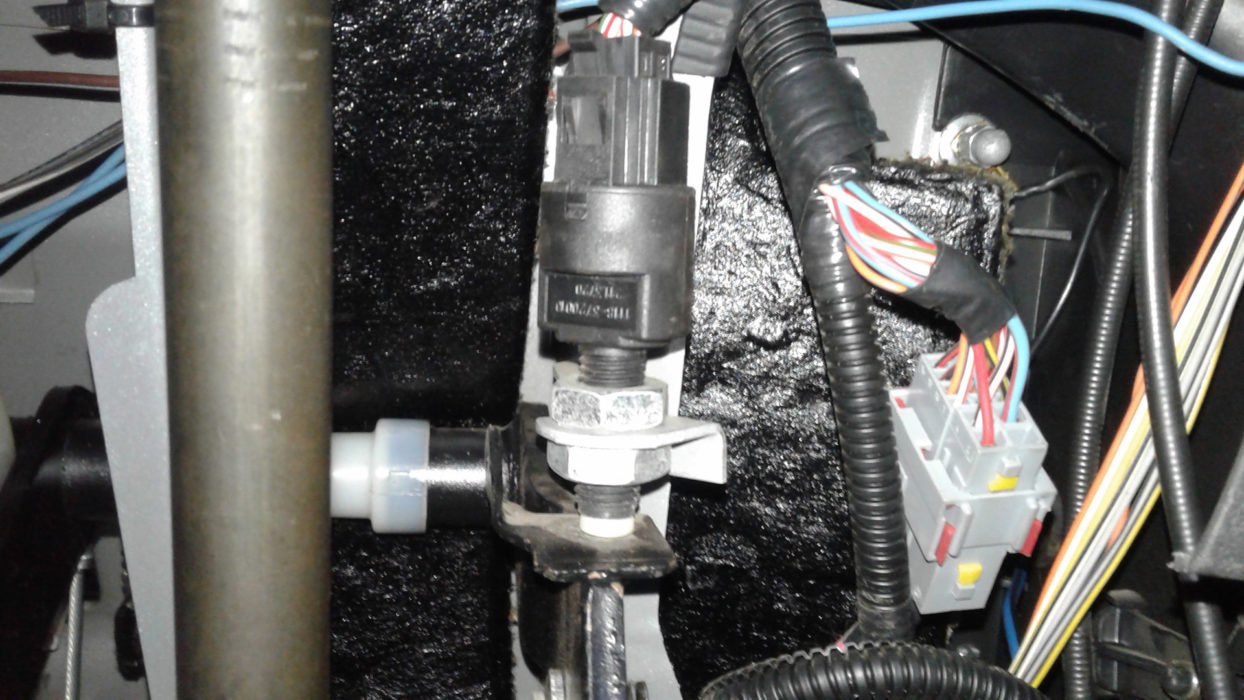

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

  1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
  2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Особенности диагностики

Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).

Инструкция по замене контроллера тормоза

  1. Откачать жидкость.
  2. Установить автомобиль на опорной стойке и снять колесо.
  3. Ключом отвернуть два штифта колес.
  4. Снять тормозной барабан.
  5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
  6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
  7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
  8. Снять шайбу и рычаг.
  9. Установить новую колодку, собрать деталь в обратной последовательности.

Предназначение, местонахождение и принцип работы

Датчик сцепления установлен прямо на педали сцепления. Он влияет на управление двигателя с электронной педалью газа и обеспечивает удобную и гибкую схему управления режимами машины. Сам по себе он выглядит как непримечательный выключатель, у которого есть режимы включения и выключения.

Характерные неисправности и способы их устранения

Если контроллер не фиксирует сигналы от сцепления, тогда есть риск возникновения ошибки 0830. Возникновение этой проблемы обычно заключается в неисправности датчика сцепления или в коротком замыкании или обрыве цепи. Чтобы исправить данное положение вещей, нужно выявить причины. То есть осмотреть контакты на предмет обрыва или коррозии.

Особенности диагностики

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь. Как производится эта нехитрая манипуляция – ниже.

Инструкция по замене контроллера сцепления

  1. Необходимо проверить состояние наружных проводов.
  2. Открепить болты-саморезы и при помощи отвертки снять приспособление вместе с фиксирующими пластинами. Делать это следует только после проверки толкателя педали, чтобы убедиться, что он оказывает давление на контроллер.
