Часто возникает ситуация, при которой поворот ключа зажигания авто не дает никаких результатов, машина просто не заводится. Частой причиной такой ситуации является севшая аккумуляторная батарея, которая является главным элементом цепи электропитания транспорта.

Но, что делать, если аккумулятор был недавно приобретен, и не мог так быстро выйти из строя? Для проверки батареи и установления неисправности, на помощь придет специальное устройство, о нём и пойдёт речь. В данной статье мы расскажем вам, как пользоваться нагрузочной вилкой для аккумулятора.

Принцип работы

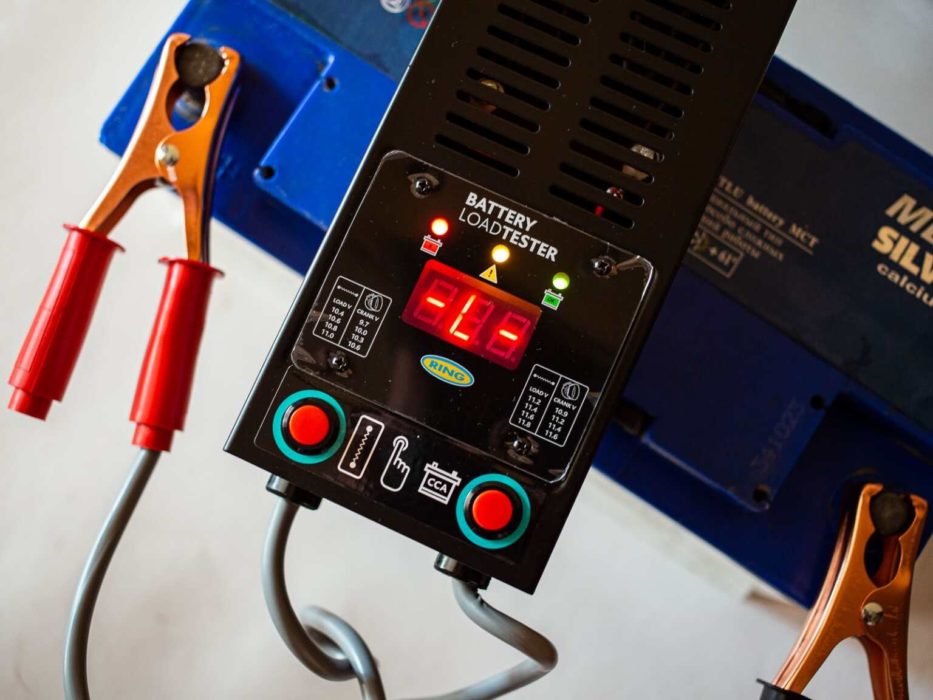

Нагрузочная вилка – это специальный прибор, который оценивает общую работоспособность автомобильного аккумулятора, а также контролирует напряжение в местах выхода под нагрузкой, при разомкнутой цепи. По сути – это тестер для аккумулятора. Нагрузочная вилка, зачастую, незаменима при ремонте электрики автомобиля, поэтому рекомендуем вам изучить данную статью, и взять себе на вооружение это техническое средство.

Основной функцией данного прибора – это контроль напряжения. Измерения могут проводиться как при разомкнутой цепи, так и при аккумуляторе под нагрузкой.

Наряду с этим, он определяет еще ряд параметров, а именно:

  • ресурс аккумуляторной батареи;
  • сохранность резервов электроэнергии АКБ;
  • степень заряда аккумулятора;
  • выходное напряжение, выдаваемое генератором;
  • наличие замыкания между пластинами источника питания;
  • сульфацию пластин и другие параметры АКБ.

Нагрузочная вилка, при замерах, создает такую же нагрузку, как и при работе электрической цепи.

Как правильно проверить аккумулятор?

Замер показаний тестером состоит из двух этапов. Первоначально измеряются показания вольтметра без нагрузочного сопротивления. На втором этапе, нагрузочное сопротивление включается. Полученные результаты сравниваются, и на их основании делается вывод о состоянии аккумулятора.

Перед тем, как приступить к замерам аккумулятора этим прибором, внимательно ознакомьтесь с некоторыми правилами:

  1. Двигатель не должен работать как минимум 6 часов перед проверкой. Лучше всего снимать показания после того, как машина простояла ночь в гараже (на улице).
  2. Уровень электролита должен быть в норме. Это касается каждой банки. Если его уровень ниже нормы, доведите до нормы, путем добавления дистиллированной воды.
  3. Плотность электролита должна быть в пределах 1,27 гр/см3 при умеренном климате и в пределах 1,34 гр/см3 в условиях пониженной температуры (мороза)
  4. Все пробки батареи должны быть плотно закручены.
  5. Не подключайте измерительную вилку к АКБ более, чем на 10 секунд – это может вывести ее из строя.
  6. Клеммы аккумулятора должны быть полностью очищены от окиси.
  7. Для легкового авто подойдет использование одной спирали сопротивления, так как аккумуляторы таких машин небольшой емкости. Для АКБ грузовых авто и спецтехники придется использовать две спирали сопротивления, так как батареи в таком транспорте повышенной емкости, не 12v а 24v.

Измерение под нагрузкой

Правильная проверка аккумулятора осуществляется двумя способами: без нагрузки и с нагрузкой. Изначально рассмотрим вариант с нагрузкой.

Измерять данным способом показания, можно только в случае неполной (75% и ниже) зарядки аккумулятора. Частое измерение таким способом негативным образом влияет на состояние батареи, поэтому не рекомендуется проводить его часто. Проверка АКБ под нагрузкой дает информацию об общей исправности источника питания.

Порядок действий выглядит следующим образом:

  1. В заглушенной машине включите на несколько минут фары, затем отключите их и через пару минут можно приступать к снятию измерений.
  2. Подсоедините минусовой провод к клемме «минус» на аккумуляторе, а плюсовой с подсоединенным правым электродом – к клемме «плюс» на 5-7 секунд, за время которых вы должны определить значение, которое показал вольтметр.
  3. Сравните показания с таблицей, приведенной внизу данной статьи.

Важно! При снятии замеров, непременно произойдет нагревание штекера, поэтому повторное снятие показаний возможно только через 10-15 минут. Также, при контакте электрода с клеммой появятся искры – это тоже нормальное явление, которого не стоит опасаться.

Проверка АКБ без нагрузки

Очень полезная процедура, которая поможет автолюбителю определить, нужна батареи подзарядка или нет, причем это можно сделать в любом месте.

Порядок действий следующий:

  1. Включите на 3-5 минут фары автомобиля на ближнем свете, после чего выключите их и подождите 1-2 минуты.
  2. К предварительно очищенным клеммам АКБ подсоединяется прибор, при правильном сочетании полярности. Минусовой провод – к клемме «минус» на батареи, а плюсовым проводом с подсоединенным к нему электродом (левым) – к клемме «плюс».
  3. Запоминаем показания и сравниваем их с таблицей, описанной ниже.

Данный способ помогает с легкостью определить уровень заряда батареи вашего авто, главное – не перепутать полярность подсоединения нагрузочной вилки к клеммам источника питания.

Таблица показаний прибора и их расшифровка

Уровень заряда аккумулятора Показания вольтметра при нагрузке (Вольт) Показания вольтметра без нагрузки (Вольт)
100 % 10,2 12,7 и более
75 % 9,6 12,5
50 % 9,1 12,3
25 % 8,4 12,1
0 % (полностью разряжен) 7,8 и меньше 11,9 и меньше

Внимание! Если напряжение батареи быстро падает – это означает, что в ней имеется определенный дефект, то есть она попросту неисправна.

Из данной таблицы следует:

  • 100% заряд батареи свидетельствует о ее стабильной работе, подзаряжать не нужно. Можно проверить плотность электролита гидрометром. АКБ полностью исправен.
  • 75% заряда АКБ свидетельствует о стабильности ее работы (если цифровые значения не «скачут»). Аккумулятор может стабильно работать, но необходимо его подзарядить.
  • 50% заряд аккумулятора свидетельствует о его разрядке или нестабильной работе. Проверьте плотность электролита, если значение выше 1,27 гр/см3 – скорее всего, неисправна одна или несколько ячеек АКБ; ниже 1,27 гр/см3 – подзарядите батарею, после чего произведите замеры. Если значения не изменились, возможна потеря активного материала или сульфатация. АКБ требует ремонта или замены.
  • 25% уровень заряда может свидетельствовать как о сильной разрядке, так и о неисправности. Для быстрой проверки прибор, затем посмотрите реакцию вольтметра. Если уровень напряжения возвращается к уровню без нагрузки в течение нескольких секунд, возможна неисправность аккумулятора. Если возврат уровня напряжения происходит медленно, значит, АКБ сильно разряжен и требует операций по восстановлению заряда.
  • 0% уровень заряда аккумулятора свидетельствует о полной разрядке или неисправности источника питания. Зарядите его и снимите замер еще раз, если результат не изменился, то есть, нагрузочная вилка показывает значение 7,8 Вольт и меньше при нагрузке или 11,9 Вольт без нагрузки, то ваш АКБ неисправен;

Внимание! При показаниях в 100 % без нагрузки, а при подключении под нагрузкой, показания отклоняются от нормы (например, нагрузочная вилка показывает 50 % или 25 % заряда) – это свидетельствует о сульфатации или коротком замыкании между пластинами.

Одной из причин по которой аккумулятор не получает полноценный заряд, является некорректная работа генератора. Проверить его работоспособность довольно просто, при помощи нагрузочной вилки.

Для этого нужно завести автомобиль и при работающем двигателе, включенных фарах и отопительных приборах, произвести замер на клеймах.

Показания при проверке свидетельствуют о следующем:

  • 13,7 Вольт и ниже – недостаточный заряд. Причины: замыкание на массу обмоток статора или ротор; межвитковое замыкание; неисправность диодного моста; неисправно реле регулятора.
  • 13,7-14,5 Вольт – это нормальная работа генератора, неисправности не выявлены.
  • 14,5 Вольт и выше – идет перезаряд. Генератор неисправен.
