В подавляющем большинстве современных автомобилей дозированием и подачей топлива в цилиндры занимается электронная система. Блок управления (другое название – контроллер) получает сигналы от нескольких датчиков и на основании этих показаний формирует смесь горючего с воздухом в оптимальных пропорциях.
Ключевую роль в процессе играет λ-зонд, иначе – кислородный датчик, который периодически выходит из строя по разным причинам. Если вы желаете глубже вникнуть в суть данной проблемы, то первым делом стоит разобраться, что такое лямбда – зонд и зачем он ставится на авто.
Роль кислородного датчика в системе топливоподачи
Горение углеводородного топлива – бензина и солярки – в цилиндрах двигателя – процесс довольно сложный.
Задачи электронного блока управления состоят в следующем:
- эффективно сжигать горючее и добиваться максимального КПД силового агрегата;
- обеспечить минимальный расход бензина;
- изменять количество подаваемого топлива в зависимости от режима работы мотора.
Для полного сжигания бензина в цилиндрах двигателя его нужно смешать с воздухом в соотношении 1 : 14,7. Тогда практически все молекулы углерода подвергнутся окислению и образуют безвредный углекислый газ СО2, а водород после соединения с кислородом превратится в обычную воду (выделяется в виде пара). Не догоревший углерод тоже объединяется с кислородными частицами и дает на выходе угарный газ – СО. При правильной работе системы его доля невелика и составляет 1–1,5%.
Справка. Когда в силу разных причин расход топлива повышается, количество угарного газа на выходе из камер сгорания увеличивается от 3 до 10%. Визуально это выглядит как черный дым из выхлопной трубы.
Чтобы контроллер готовил оптимальную топливовоздушную смесь, он должен контролировать полноту ее сжигания. Тут и вступает в игру лямбда – зонд, который нужен для измерения количества свободного кислорода в выхлопе автомобиля и передачи информации в виде электрических импульсов на ЭБУ. Последний, сопоставив ее с показаниями других измерителей, отдает соответствующую команду форсункам.
Что дает измерение количества кислорода в выхлопных газах:
- Если на выходе двигателя слишком мало кислородных молекул, то в топливной смеси явно не хватает воздуха – она слишком обогащенная.
- И наоборот, превышение нормы указывает на бедную смесь в цилиндрах. При ее сжигании остается много воздуха, удаляемого вместе с выхлопом.
Блок управления отвечает за качество топливовоздушной смеси и корректирует соотношение компонентов по сигналам лямбда – зонда. Вот зачем нужен кислородный датчик в машинах, оборудованных инжектором.
Устройство измерителя и принцип действия

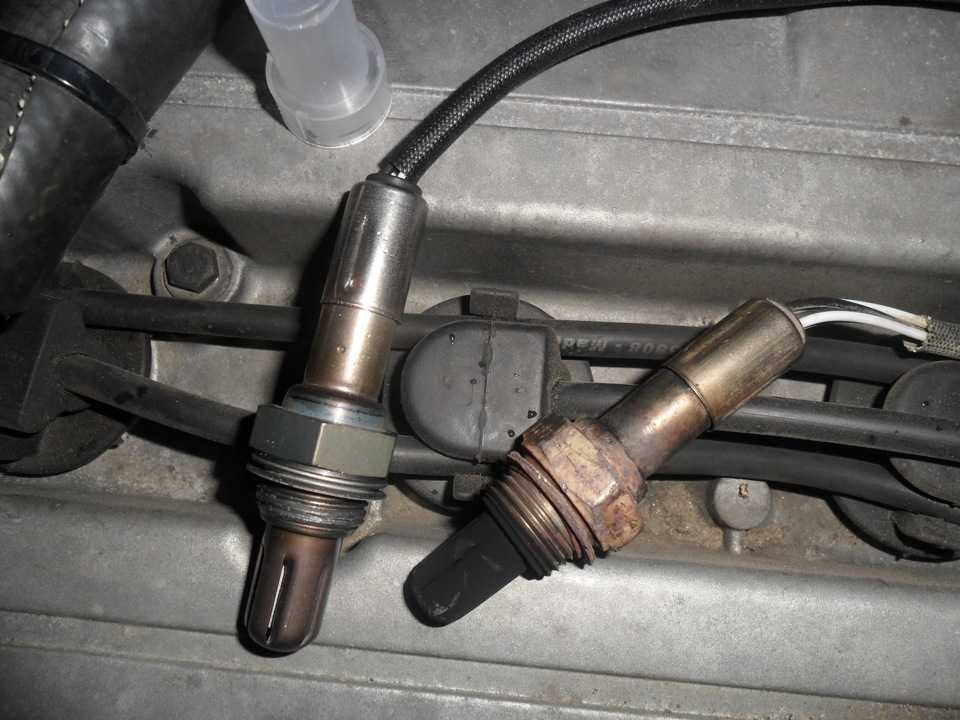

Внешне λ-зонд отдаленно напоминает свечу зажигания, только без керамического изолятора. На корпусе цилиндрической формы сделана резьба для вкручивания в выхлопную систему, а из верхней части выходят провода (от 1 до 4 в зависимости от конструкции).
Внутри стального корпуса расположены такие детали:
- гальванический элемент из керамики с твердым электролитическим составом;
- на обе стороны гальванического элемента методом напыления нанесены электроды из платины;
- камера с атмосферным воздухом;
- контакты с заземляющим и основным проводом.
В конструкцию современных кислородных датчиков добавлен подогреватель, подключаемый к электросети в автомобиле двумя дополнительными проводами. Он разогревает электролит λ-зонда до 300–400 °С.
В датчиках О2 нового образца гальванический элемент изготовлен из диоксида циркония, чья проводимость зависит от температуры. Отсюда и необходимость в подогревателе. Старые датчики делались на основе двуокиси титана и действовали по другому принципу.
Теперь о том, как работает лямбда-зонд с циркониевым сердечником. Алгоритм следующий:
- При запуске двигателя измеритель не функционирует и участия в приготовлении смеси не принимает. Контроллер «знает», что холодному мотору нужна обогащенная смесь и готовит ее по сигналам датчиков положения коленвала и массового расхода воздуха.
- После выхода в рабочий режим включается подогреватель λ-зонда и циркониевый элемент начинает вырабатывать импульсы постоянного тока, воспринимаемые контроллером.
- В зависимости от количества кислорода в выхлопных газах напряжение датчика колеблется в диапазоне от 0,1 до 0,9 вольт. Напряжение падает – снижается уровень кислорода – блок управления подает меньше топлива (обедняет смесь). И наоборот, при усилении импульса контроллер переходит к обогащению.
Принцип работы лямбда-зонда с титановым элементом другой – он действует как терморезистор. Блок управления опрашивает измеритель несколько раз в секунду и фиксирует изменение сопротивления, на основании чего корректирует топливовоздушную смесь.
Где расположен λ-зонд?
Поскольку датчик измеряет количество кислорода в отработанных газах, его устанавливают на одну из секций выхлопного тракта. В зависимости от марки и модели авто измеритель вкручивается в выпускной коллектор непосредственно возле двигателя либо в первую секцию дымоотводящей трубы.
В связи с переходом на новые экологические нормы (начиная от Euro 3), схема контроля над выбросами автомобиля усложнилась. Дело в том, что следом за датчиком О2 в выпускном тракте установлен каталитический нейтрализатор – металлический бочонок с керамическими сотами, чья задача – дожигать вредные продукты работы мотора – угарный газ и окись азота. Данный элемент тоже со временем выходит из строя, что никак не сказывается на работе двигателя, а вот количество вредных выбросов резко увеличивается.
Чтобы контролировать техническое состояние нейтрализатора, производители начали ставить второй лямбда-зонд. Он вмонтирован в трубу после бочонка и проверяет количество кислорода в газах перед выходом в атмосферу.
Если контроллер «увидит», что разницы в показаниях двух измерителей нет, он включит на панели приборов табло Check Engine, а при компьютерной диагностике укажет на ошибку катализатора.
Молекулы воздуха, попавшие в нейтрализатор, должны соединиться с вредными газами, например, СО превращается в СО2. При нормальной работе системы второй зонд на выходе должен фиксировать уменьшение кислорода.
В машинах с мощными моторами на 6–12 цилиндров число датчиков О2 может достигать 4 шт. и более. Это объясняется просто: в подобных авто реализована система распределенного выхлопа с двумя трактами. Соответственно, на каждом из них стоит каталитический нейтрализатор и 2 λ-зонда.
