Комбинация приборов Лада Гранта устанавливается на автомобиль для отображения показателей движения, состояния систем транспортного средства, количества рабочих жидкостей, а также скоростных и эксплуатационных данных. Отображаемых параметров довольно много, поэтому распиновка панели достаточно сложная. На панели размещен информативный комплекс приборов и сигнализаторов. Вся необходимая информация хорошо видна и ее можно быстро прочитать.

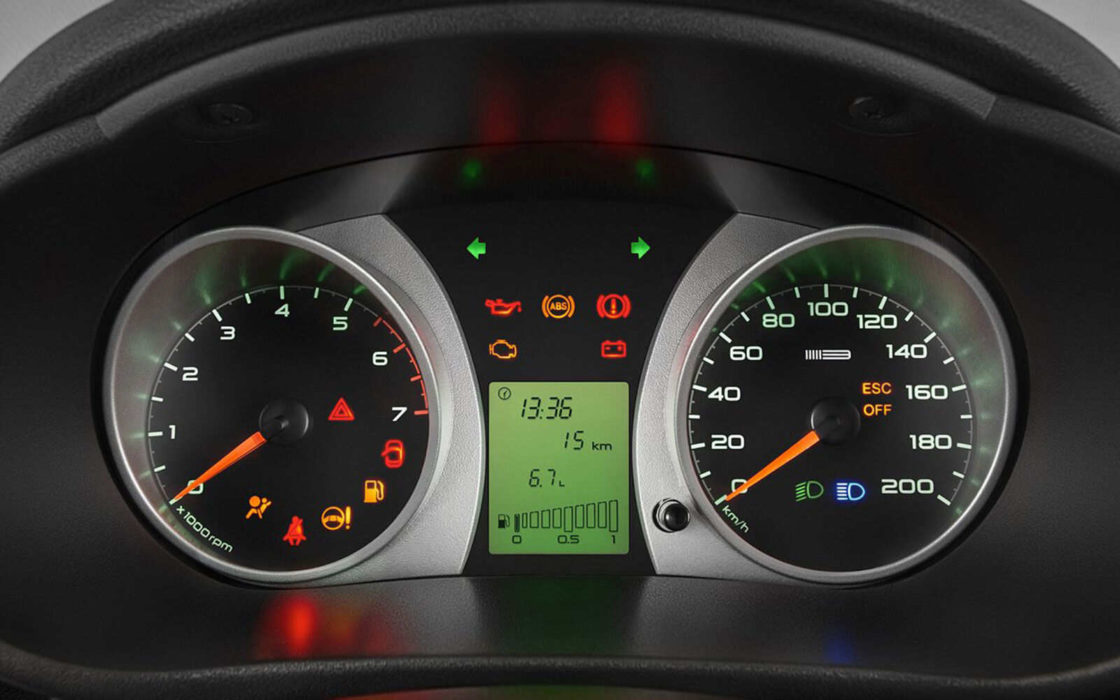

Описание доски приборов Гранты
Вся информация от датчиков выводится на панель приборов Лада Гранта максимально удобно и практично для быстрого ознакомления водителя, чтобы не отвлекать его от дорожной обстановки. Расположение показателей продумано до мелочей, все необходимые и важные показания спокойно можно рассмотреть, опустив взгляд ниже верхней кромки руля. Второстепенные данные размещаются немного дальше. Подсветка панели не отвлекает водителя ночью, все показатели четко видны в любое время суток.
В состав панели входят:
- тахометр;
- показатель проверки управления двигателем;
- индикатор левого и правого указателей поворотов;
- сигнализатор низкого уровня масла;
- сигнализатор ABS;
- сигнализатор иммобилайзера;
- сигнализатор перегрева;
- показатель тормозной системы;
- индикатор батареи;
- спидометр;
- показатель работы ESC;
- индикатор воздушной подушки;
- индикатор ремня;
- датчик низкого уровня топлива;
- индикатор спущенных колес;
- сигнализатор электрического усилителя;
- дисплей компьютера Лады;
- датчик открытой двери;
- сигнализатор дальнего или ближнего режима света фар;
- индикатор передних и задних противотуманных ламп;
- кнопка обнуления суточного счетчика.
Применение и обозначение реле на автомобиле
- К1 — реле электровентилятора системы охлаждения двигателя;
- К2 — реле включения блокировки дверей;
- К3 — дополнительное реле стартера;
- К4 — дополнительное реле;
- К5 — реле-прерыватель указателей поворота и аварийной сигнализации;
- К6 — реле стеклоочистителя;
- К7 — реле включения дальнего света фар;
- К8 — реле звукового сигнала;
- К9 — реле включения ближнего света фар;
- К10 — реле включения обогрева заднего стекла;
- К11 — главное реле (реле зажигания);
- К12 — реле топливного насоса (бензонасоса).
На схеме у каждого провода произведена маркировка. Первая цифра указывает к какому элементу идет провод, вторая к какому контакту.
Наименование элементов для электросхемы : 1,3 — фары автомобиля; 2 — двигатель омывателя; 4 — стартер; 5 — аккумулятор; 6 — блок силовых предохранителей ; 7 — генератор; 8 — звуковой сигнал; 9,10,11 — к колодке панели приборов ; 12 — выключатель лампы заднего хода; 3 — электровентилятор системы охлаждения (установленный на радиаторе в моторном отсеке)
Задний жгут (задние фонари, подсветка номера, бензонаоса и т.д.)
На схеме имеется маркировка проводов. Первый символ в маркировке указывает на то, к какому элементу идет провод, второй символ через дробь, указывает к какому контакту элемента.
Далее приведено наименование элементов схемы:
- 1,2 — колодка заднего жгута проводов к колодке жгута проводов панели приборов;
- 3 — боковой указатель поворотов правый;
- 4 — боковой указатель поворотов левый;
- 5 — датчик положения рычага ручного тормоза;
- 6 — элемент обогрева заднего стекла;
- 7 — плафон освещения салона;
- 8 — выключатель в ремне безопасности водителя;
- 9 — фонарь освещения в багажнике;
- 10 — модуль электробензонасоса;
- 11 — фонарь правый;
- 12 — электродвигатель открывания багажника;
- 13 — выключатель плафона освещения салона;
- 14 — дополнительный светодиодный стоп сигнал;
- 15 — фонарь левый;
- 16 — колодка заднего жгута проводов к колодке жгута проводов задней левой двери (провода для динамика — коричнево-синий и сине-белый);
- 17 — колодка заднего жгута проводов к колодке жгута проводов задней правой двери (провода для динамика — зелено-черный и желто-зеленый);
- 18 — колодка заднего жгута проводов к колодке жгута проводов передней правой двери (провода для динамика — желто-белый и зелено белый);
- 19 — колодка заднего жгута проводов к колодке жгута проводов передней левой двери (провода для динамика — серо-красный и зелено-красный);
- 20 — блок управления надувными подушеками безопасности;
- 21 — колодка заднего жгута проводовк колодке жгута проводов фонарей освещения государственного регистрационного номера.
Схема системы впрыска и зажигания
Маркировка проводов указывает, к какому элементу идет провод и через дробь, (/) к какому контакту элемента. Схема системы зажигания приведена для двигателя ВАЗ 2114.
Далее приведено наименование элементов схемы, согласно промаркированных номеров:
- 1 — датчик контрольной лампы давления масла в двигателе;
- 2 — генератор;
- 3 — дроссельный патрубок с электрическим приводом;
- 4 — датчик температуры охлаждающей жидкости;
- 5 — колодка жгута проводов системы зажигания к колодке жгута панели приборов;
- 6 — электромагнитный клапан продувки адсорбера;
- 7 — датчик снятия показания скорости;
- 8 — датчик массового расхода воздуха;
- 9 — датчик положения коленчатого вала (единственный датчик, при поломке которого автомобиль не заведется. При выходе других датчиков будет отклонения в работе двигателя, но двигатель заведется и будет работать);
- 10 — датчик концентрации кислорода;
- 11 — контроллер автомобиля;
- 12 — датчик концентрации кислорода диагностический;
- 13 — катушка зажигания;
- 14 — свечи зажигания;
- 15 — форсунки;
- 16 — колодки жгута проводов системы зажигания и жгута проводов форсунок;
- 17 — датчик детонации двигателя
Панель приборов
На каждом проводе произведена маркировка, она указывает к какому элементу он протянут, и через дробь к какому контакту данного элемента.
Ниже приведено описание элементов, согласно приведенной схеме:
- 1,2 — колодка жгута проводов панели к переднему жгута проводов;
- 3,4 — колодка жгута проводов панели к заднему жгуту проводов;
- 5 — модуль управления светотехникой автомобиля (габариты, ближний свет, аварийная сигнализация);
- 6 — замок зажигания (механический);
- 7 — переключатель режимов бортового компьютера (расположен на подрулевых переключателях);
- 8 — переключатель стеклоочистителей;
- 9 — комбинация приборов;
- 10 — переключатель световой сигнализации;
- 11 — выключатель привода замка багажника;
- 12 — колодка диагностики (для подключения диагностического оборудования, снятия кода ошибок);
- 13 — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
- 14 — выключатель обогрева заднего стекла;
- 15 — выключатель аварийной сигнализации;
- 16 — выключатель сигнала торможения (выключатель стоп сигнала);
- 17 — колодка жгута проводов панели приборов к магнитоле (акустические провода до места установки динамиков);
- 18 — колодка жгута проводов панели приборов к магнитоле (питание магнитолы);
- 19 — устройство вращающееся на руле;
- 20 — модуль надувной подушки безопасности водителя;
- 22 — монтажный блок;
- 23 — электроусилитель рулевого управления;
- 24 — прикуриватель;
- 25 — лампа подсветки табло управления отопителем;
- 26 — лампа освещения;
- 27 — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
- 28 — контроллер Лада гранта применен от Лады Калина (модель 11186-1411020-22);
- 29 — выключатель сигнала положения педали сцепления (без выжатого сцепления автомобиль не заведется);
- 30 — педаль газа электронная;
- 31 — резистор добавочный (для выбора скорости вентилятора отопителя — печки);
- 32 — электродвигатель печки;
- 33 — переключатель электродвигателя отопителя;
- 34 — блок управления системой блокировки дверей.
Применение и обозначение реле на автомобиле
- К1 — реле электровентилятора системы охлаждения двигателя;
- К2 — реле включения блокировки дверей;
- К3 — дополнительное реле стартера;
- К4 — дополнительное реле;
- К5 — реле-прерыватель указателей поворота и аварийной сигнализации;
- К6 — реле стеклоочистителя;
- К7 — реле включения дальнего света фар;
- К8 — реле звукового сигнала;
- К9 — реле включения ближнего света фар;
- К10 — реле включения обогрева заднего стекла;
- К11 — главное реле (реле зажигания);
- К12 — реле топливного насоса (бензонасоса).
Передние двери
Электросхемы для задних дверей (левой и правой аналогична). На проводах электросхем приведена маркировка. Первая цифра указывает к какому элементу идет провод, вторая (через дробь) к какому контакту.
Передняя левая (водительская)
- 1- к колодке заднего жгута;
- 2 — двигатель стеклоподъемника;
- 3 — замок запирания двери;
- 4 — блок переключателей;
- 5 — к динамику в двери
Передняя правая (пассажирская)
- 1- к колодке заднего жгута;
- 2 — двигатель стеклоподъемника;
- 3 — замок запирания двери;
- 4 — переключатель стеклоподъемника;
- 5 — к динамику в двери
Освещение номерного знака
Первая цифра указывает к какому элементу идет провод, вторая (через дробь) к какому контакту.
- 1- к колодке заднего жгута;
- 2,3 — фонари освещения
Короб воздухопритока
Первая цифра указывает к какому элементу идет провод, вторая (через дробь) к какому контакту.
- 1 — электродвигатель стеклоочистителя;
- 2 — датчик уровня тормозной жидкости;
- 3 — к колодке панели приборов
Задняя дверь
Первая цифра указывает к какому элементу идет провод, вторая (через дробь) к какому контакту.
- 1 — к заднему жгуту проводов;
- 2 — к динамику установленному в двери;
- 3 — замок запирания двери.
