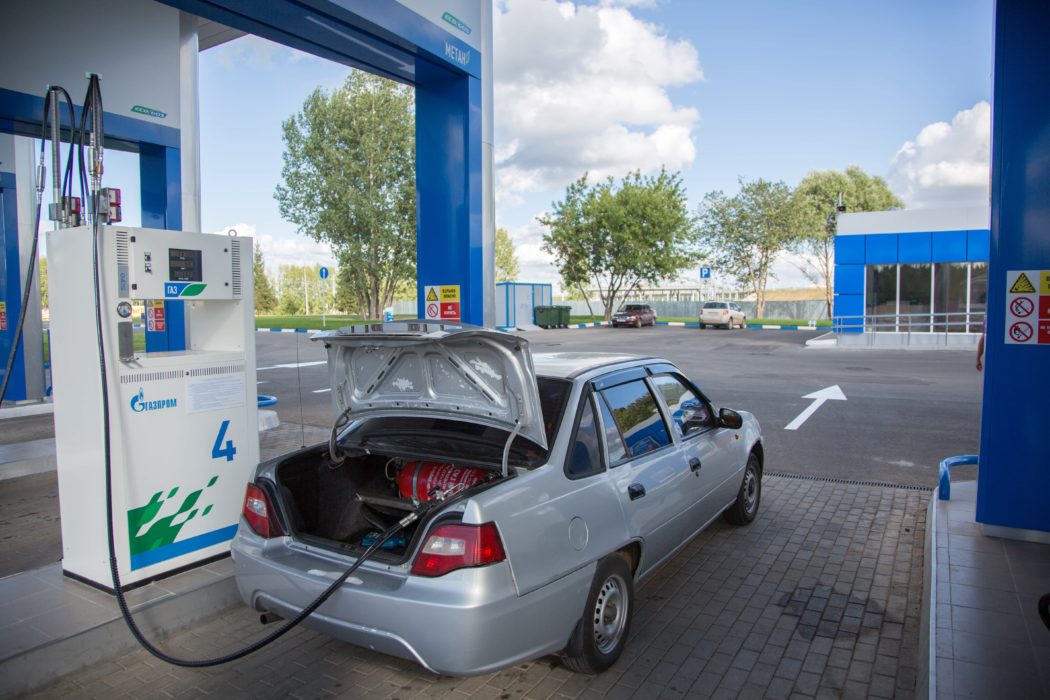

Как заправлять метаном автомобиль на заправках?

Как заправлять метаном авто на заправках Обслуживание

Станции быстрой заправки в первую очередь используют сжатый природный газ из ресиверов, предварительно наполненных компрессором, а затем сжатый газ, поступающий напрямую из компрессора.

Скорость наполнения ими баллонов сравнима с обычными бензиновыми или дизельными автозаправочными станциями. Быстрая АГНКС всегда применяется там, где должен быть точно определен объем заправленного газа в каждом автомобиле.

Самой простой и наиболее экономичной быстрой АГНКС является 1-линейная система быстрой заправки. Каскад ресиверов подсоединяется к компрессору и является единым аккумулятором сжатого природного газа для всей системы. Компрессор поддерживает в таком хранилище газа постоянное давление 250 бар.

Газ поступает из каскада ресиверов в заправляемый автомобиль через колонку-диспенсер, которая регулирует давление газа на уровне 200 бар. В однолинейной системе для заправки транспорта доступно только 20% накопленного в каскаде ресиверов газа. Такая система не может быть выбрана в том случае, если периодически возникают высокие пиковые загрузки на АГНКС.

Для того, чтобы увеличить эффективность аккумуляторов сжатого газа и сократить время самой заправки автомобилей, используются много линейные системы. Принцип много линейной системы заключается в том, что хранение сжатого метана производится в нескольких группах ресиверов, которые могут быть заполнены и опорожнены независимо друг от друга.

Например, трехлинейная система должна иметь три раздельных каскада, которые можно обозначить тремя уровнями: низкий, средний и высокий уровень. С такой системой приблизительно 35 — 50% сохраненного сжатого газа в ресиверах доступно для заправки машин.

Для наполнения каскада ресиверов в необходимой последовательности между компрессором и каскадом ресиверов используется панель приоритетного распределения газа.

Первоначально, газ качается непосредственно от компрессора в ресиверы высокого уровня через невозвратный клапан CV1, пока распределительные клапаны DL1 и DL2 закрыты давлением пружин клапанов, что эквивалентно давлению газа приблизительно 210 бар.

Когда в ресиверах высокого уровня достигается давление 210 бар, открывается распределительный клапан DL1 среднего ресивера, и газовый поток направляется в ресиверы среднего уровня. Невозвратный клапан CV1 в этот момент предохраняет ресиверы высокого уровня от разрядки.

Аналогично, когда давление газа в ресиверах среднего уровня достигает 210 бар, открывается распределительный клапан DL2 низкого уровня и газ направляется в ресиверы низкого уровня. Невозвратный клапан CV2 препятствует разрядке ресиверов среднего уровня.

Наконец, когда давление газа в ресиверах низкого уровня достигает 210 бар, все распределительные клапаны открываются, и ресиверы всех трех уровней становятся одинаково заряжены газом до давления 250 бар, что является сигналом для остановки компрессора.

Если, во время наполнения ресиверов низкого уровня происходит падение давления в ресиверах среднего или высокого уровня, то распределительные клапана закроются в порядке приоритета.

В кратце, существует три этапа приоритетного расхода газа в такой системе:

  1. Ресиверы высокого уровня
  2. Ресиверы среднего уровня
  3. Ресиверы низкого уровня

Для заправки транспорта газ берется по отдельности из ресиверов каждого уровня через трехлинейную автоматическую колонку в обратной последовательности, чтобы использовать максимальное количество накопленного в ресиверах сжатого газа. На практике, такая система позволяет использовать 35% накопленного газа для заправки.

Установленный дополнительно распределительный клапан DL3 позволяет осуществлять заправку транспорта по байпасной линии напрямую от компрессора в том случае если давление газа в ресиверах становится недостаточным для завершения заполнения газом баллона автомобиля.

Добавление такой возможности работы напрямую от компрессора позволяет использовать для заправки 40% накопленного в ресиверах газа.

В этом случае имеется четыре стадии приоритетного распределения газа:

  1. Колонка — диспенсер
  2. Ресиверы высокого уровня
  3. Ресиверы среднего уровня
  4. Ресиверы низкого уровня.

Газ забирается из ресиверов в обратной последовательности для использования максимального числа газовых баллонов.

Когда заправочный пистолет извлекается из своего держателя, микропереключатель открывает главный электромагнитный клапан на выходе колонки и электромагнитный клапан линии ресиверов высокого уровня.

Как только заправочный пистолет будет вставлен в автомобиль сработает датчик пистолета и на колонке откроется электромагнитный выходной клапан SV1. Поток газа направится в автомобиль через открытый вентиль RV, при этом соленоид SV3 перекроет поступление газа из ресиверов низкого уровня.

Когда давление газа в баллоне автомобиля сравняется давлением ресиверов низкого уровня откроется соленоидный клапан SV2 средней линии и газ поступает из ресиверов среднего уровня. Невозвратный клапан CV1 предотвращает попадание газа из ресиверов среднего уровня в ресиверы низкого уровня.

Дальнейшее выравнивание давления в автомобиле с давлением ресиверов среднего уровня приведет к открытию соленоида SV3. Невозвратный клапан CV2 предотвращает попадание газа из ресиверов высокого уровня уровня в ресиверы среднего уровня.

Поток газа отмеряется счетчиком, при помощи микропроцессора колонки, который управляет открытием соленоидных клапанов SV2 и SV3 средней и высокой линии когда падение давления между разными уровнями ресиверов и автомобилей выравнивается Микропроцессор также подсчитывает количество заправленного газа и выводит данные на экран колонки. «Общая стоимость» и «Цена для одного автомобиля» может также показываться на экране колонки.

Таким образом, три линии колонки (диспенсера) берет газ в следующей последовательности:

  1. Ресиверы низкого уровня
  2. Ресиверы среднего уровня
  3. Ресиверы высокого уровня
  4. и наконец если в каскаде ресиверов давление газа уже недостаточно, то газ поступает напрямую из компрессора.

Желание автолюбителей перейти на газ с привычного бензина легко объяснить. Таким способом удается снизить расходы на топливо и даже продлить ресурс силового агрегата автомобиля.

Итоги

Перевод автомобиля или заправка машины газом в домашних условиях не должна происходит с наскока. Здесь стоит внимательно просчитать расходы и окупаемость.
