Задний роликовый конический подшипник ведущей шестерни 6-7807У редуктора автомобилей ВАЗ является наиболее нагруженным, на него приходится основная нагрузка от зацепления. Кроме того, в зацеплении подшипника ведущей шестерни меняется направление сил, действующих вдоль оси ведущей шестерни. Происходит это не только при смене направления движения (вперед, назад), но и при переключении передач.

Приспособления для замены заднего и переднего подшипника ведущей шестерни редуктора автомобилей ВАЗ, замена подшипников коробки дифференциала.

Хотя далее речь пойдет о замене заднего подшипника ведущей шестерни, не исключается необходимость в оценке общего состояния редуктора, который спроектирован так, что ресурс всех подшипников примерно одинаков. Поэтому и заменять их, как правило, приходится одновременно.

Внутреннее кольцо заднего подшипника ведущей шестерни в сборе с роликами и сепаратором напрессовано на ведущую шестерню с натягом от 0,008 до 0,035 мм. При обмятии, износе сопряженных поверхностей происходит уменьшение натяга, однако проворачивание внутреннего кольца подшипника на хвостовике шестерни не допускается. Наружное кольцо подшипника не вращается, оно установлено в картере редуктора, поэтому радиальные усилия от зацепления воспринимаются только одной зоной дорожки качения.

Для равномерного износа последней предусматривается возможность некоторого проворота кольца. В соединении может быть натяг до 0,06 мм или зазор до 0,023 мм, предельный зазор установлен в 0,025 мм. Для того, чтобы добраться до ведущей шестерни, необходимо отвернуть гайку ее хвостовика,снять шайбу и фланец. С другой стороны редуктора, отвернув два болта (S10, Мб), снимаем пружинные шайбы и стопорные пластины регулировочных гаек подшипников коробки дифференциала.

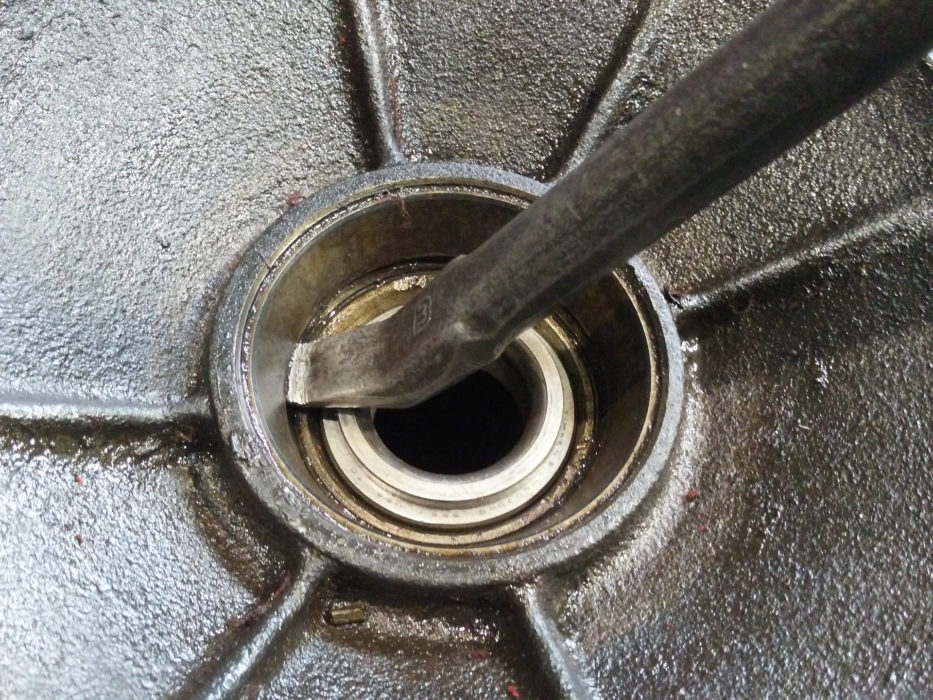

Как вытащить обойму подшипника из моста уаз

Прежде чем отворачивать 4 болта (S14; М10х1,25), пометим керном вблизи разъема картер, крышки и регулировочные гайки. С одной стороны ставим по одной точке на крышке, картере и гайке, а с другой стороны — по две. Отвернув 4 болта, крепящих с пружинными шайбами крышки коробки дифференциала, снимаем крышки, регулировочные гайки и наружные кольца роликовых подшипников.

Для того, чтобы в последующем при сборке не поменять местами наружные кольца, к кольцу подшипника со стороны ведомой шестерни (фланца коробки дифференциала) привяжите бирку с буквой «Ш» (шестерня). Вынимаем из картера редуктора коробку дифференциала (в комплекте с ведущей шестерней и внутренними кольцами подшипников) и ведущую шестерню (в сборе с регулировочным кольцом, с внутренним кольцом зад­него подшипника и с распорной втулкой). В картере редуктора остаются передний подшипник, маслоотражатель, сальник и наружное кольцо заднего подшипника ведущей шестерни.

Подшипник 6-7807У ведущей шестерни необходимо заменить, если:

  • Сепаратор не удерживает ролики на внутреннем кольце.
  • Внутреннее кольцо спадает с хвостовика ведущей шестерни.
  • На дорожке качения появились язвочки (питтинг) или началось аварийное разрушение поверхности.
  • Началось разрушение рабочей поверхности хотя бы одного ролика.

Главное при снятии и установке подшипников — не повредить посадочные места. Наиболее уязвимы посадочные поверхности картера редуктора и коробки дифференциала. Их повреждение происходит при установке колец с перекосом. Установка колец попеременными ударами то по одному краю, то по противоположному — грубейшая ошибка при выполнении этой операции.

Выпрессовка внутреннего кольца заднего подшипника ведущей шестерни.

В щель между шестерней и внутренним кольцом подшипника, образованную регулировочным кольцом, устанавливаем вкладыши. Со стороны зубчатого венца надеваем на вкладыши обойму. В обойму вставляем тяги и соединяем их между собой траверсой и винтами. Выпрессовка производится при помощи винта.

Приспособление для выпрессовки внутреннего кольца заднего подшипника ведущей шестерни.

Выпрессовка наружных колец подшипников из картера редуктора.

Рекомендуется производить оправкой А.70185. Предварительно необходимо извлечь сальник, маслоотражатель и внутреннее кольцо переднего подшипника ведущей шестерни. Кроме этого, при выпрессовке кольца заднего подшипника ведущей шестерни обязательно нужно выпрессовать и кольцо переднего.

Оправка со съемными вкладышами для независимой выпрессовки наружных колец подшипников.

В верхней части рисунка показана выпрессовка наружного кольца заднего подшипника ведущей шестерни (не изображены сальник, маслоотражатель и передний подшипник). Диаметр держателя вкладышей позволяет выпрессовать наружное кольцо подшипника 6-7807 через подшипник 6-7705У.

Со стороны ведомой (большой) шестерни вводим в горловину картера вкладыш и устанавливаем его в пазы упорного уступа наружного кольца. Далее со стороны переднего подшипника вставляем пазом вперед держатель. Убедившись, что вкладыш в пазах (поворачиваем его рукой со стороны выпрессовываемого кольца), ударами молотка по держателю извлекаем наружное кольцо подшипника из картера редуктора.

На рисунке, показана и выпрессовка наружного кольца переднего подшипника ведущей шестерни. С держателем используется вкладыш. При этом происходит извлечение из картера внутреннего кольца переднего подшипника с маслоотражателем и сальником. Другой способ выпрессовки описан ниже.

Запрессовка внутреннего кольца заднего подшипника ведущей шестерни. Производится при помощи того же самого приспособления, что и выпрессовка. Только вместо двух вкладышей используется один вкладыш.

Запрессовка наружного кольца заднего подшипника ведущей шестерни.

Рекомендуется производить при помощи оправки А.70171. Избежать перекоса кольца в связи с его расположением в глубине редуктора и возможностью зазора в соединении удается только при наличии опыта. Проще установить кольцо без перекосов при помощи приспособления, показанного на рисунке ниже.

Приспособление для запрессовки наружного кольца заднего подшипника ведущей шестерни.

Упор, при наличии сальника, устанавливается другой стороной. В случае, когда устанавливается два кольца, удобно воспользоваться приспособлением, изображенным на рисунке ниже. Здесь вместо упора используется оправка.

Приспособление для запрессовки наружных колец подшипников ведущей шестерни.

Замена переднего подшипника ведущей шестерни. Роль переднего подшипника, как опоры ведущей шестерни, существенна, он удерживает ведущую шестерню и не дает ей переместиться при действии затягивающей силы. В связи со своим назначением передний подшипник ведущей шестерни имеет угол конуса 20 градусов, тогда как задний — 18 градусов.

В случае, если подшипник не удерживает ведущую шестерню (например, при разрушении или износе сепаратора, когда часть роликов сгруппируется в одном месте), она, под действием затягивающей силы, устремляется в зацепление (к оси ведомой шестерни).

Из-за этого на коробке дифференциала зубьями ведущей шестерни нарезаются винтовые канавки, ломаются зубья шестерен, выходят из строя подшипники, более того, могут быть повреждены даже вилки заднего карданного шарнира. Порядок замены переднего подшипника ведущей шестерни.

Во всех книгах по ремонту автомобилей ВАЗ рекомендуется такой порядок замены переднего подшипника: из картера редуктора извлечь сальник, маслоотражатель и внутреннее кольцо переднего подшипника, выпрессовать наружное кольцо. Под словами «извлечь сальник» понимается приведение его в полную негодность. Удобнее воспользоваться приспособлениями, показанными на рисунке ниже. Приспособления для выпрессовки внутреннего кольца и всего переднего подшипника ведущей шестерни.

Приспособлением (а) выпрессовываем сальник, маслоотражатель и внутреннее кольцо переднего подшипника ведущей шестерни. Сальник, как правило, из строя не выходит. Еще более удобно приспособление (б). Здесь, кроме перечисленного, выпрессовывается и наружное кольцо переднего подшипника, т.е. подшипник в сборе.

Оправка более сложная по форме, вводится в картер редуктора со стороны заднего подшипника и устанавливается своими выступами в пазы выступа картера, в который упирается наружное кольцо переднего подшипника ведущей шестерни. Оправка устанавливается и при запрессованном в картер редуктора наружном кольце заднего подшипника. Замена подшипников коробки дифференциала.

Внутренние кольца подшипников коробки дифференциала легко выпрессовываются при помощи съемника, показанного на рисунке ниже.. В соединении предусмотрен натяг от 0,006 до 0,037 мм, проворачивание кольца не допускается. Как правило, в первую очередь теряет натяг внутреннее кольцо подшипника под фланцем коробки дифференциала (под ведомой шестерней). Съемник внутреннего кольца подшипника коробки дифференциала.

Лапки вводятся в специальные выемки в коробке дифференциала и закрепляются винтами на траверсе. Винт упирается в упор и внутреннее кольцо подшипника смещается вправо. Установку внутренних колец подшипников коробки дифференциала можно производить одновременно.

Оправка для запрессовки внутренних колец подшипников дифференциала.

Это приспособление можно использовать в случае, когда коробка пустая, то есть без шестерен. Если она собрана, придется воспользоваться упором, оправкой и молотком. Можно применить и отдельную оправку для запрессовки внутренних колец подшипников дифференциала.
