Как отрегулировать зажигание на ВАЗ 2109?

Как отрегулировать зажигание на ВАЗ 2109?

Наверное, каждый автомобилист, являющийся владельцем машин семейства ВАЗ 2108-09, сталкивался с неисправностями системы зажигания. Очень часто данные неисправности вызваны банальной причиной — неверно выставленным зажиганием. Именно о вопросе как выставить зажигание на ВАЗ 2109 карбюратор и инжектор мы и поговорим ниже.

Признаки неправильной настройки системы

Для неправильно настроенной системе характерны следующие признаки:

  • при движении силовая установка не может развить максимальную мощность;
  • провалы оборотов двигателя при его резком ускорении;
  • нестабильная работа двигателя при его работе в холостом режиме;
  • затрудненный пуск силовой установки;
  • двигатель имеет повышенный расход топливной смеси.

Устройство системы

Перед тем как приступить к рассмотрению процесса регулировки считаем необходимым разобраться со схемой и принципом действия системы. На автомобилях модельного ряда ВАЗ 2109 установлена бесконтактная система зажигания. Схема соединения всех элементов имеет следующий вид:

Принцип действия системы не имеет ничего сложного. Для того, чтобы начала вырабатываться искра должен провернуться вал мотора. Одновременно с его поворотом провернется и распредвал. В результате этого датчик вырабатывает сигнал, который будет подан на коммутатор. Вывод «К» катушки соединится с общим проводом (с «массой»), вследствие чего на основном проводе возникнет искра. В момент, когда рабочий бегунок распределителя соединит основной провод с тем или иным высоковольтным проводом на соответствующей свече, появится искра и мотор машины запустится.

В случае если настройка произведена неверно, свечи работают в неправильных временных режимах. Следовательно, такое нарушение и становится причиной нестабильной работы всего силового агрегата.

Подготовительные мероприятия и необходимые инструменты

Установка зажигания ВАЗ 2109 карбюратор начинается с подготовительных мероприятий. В частности, вам необходимо:

  1. Прогреть двигатель автомобиля;
  2. Установить автомобиль на стояночный тормоз и установить под его задние колеса противокатные упоры.

Помните, что игнорировать правила техники безопасности нельзя, ведь автомобиль – транспортное средство повышенной опасности, и несоблюдение правил техники безопасности при его вождении, обслуживании и ремонте может дорого вам стоить.

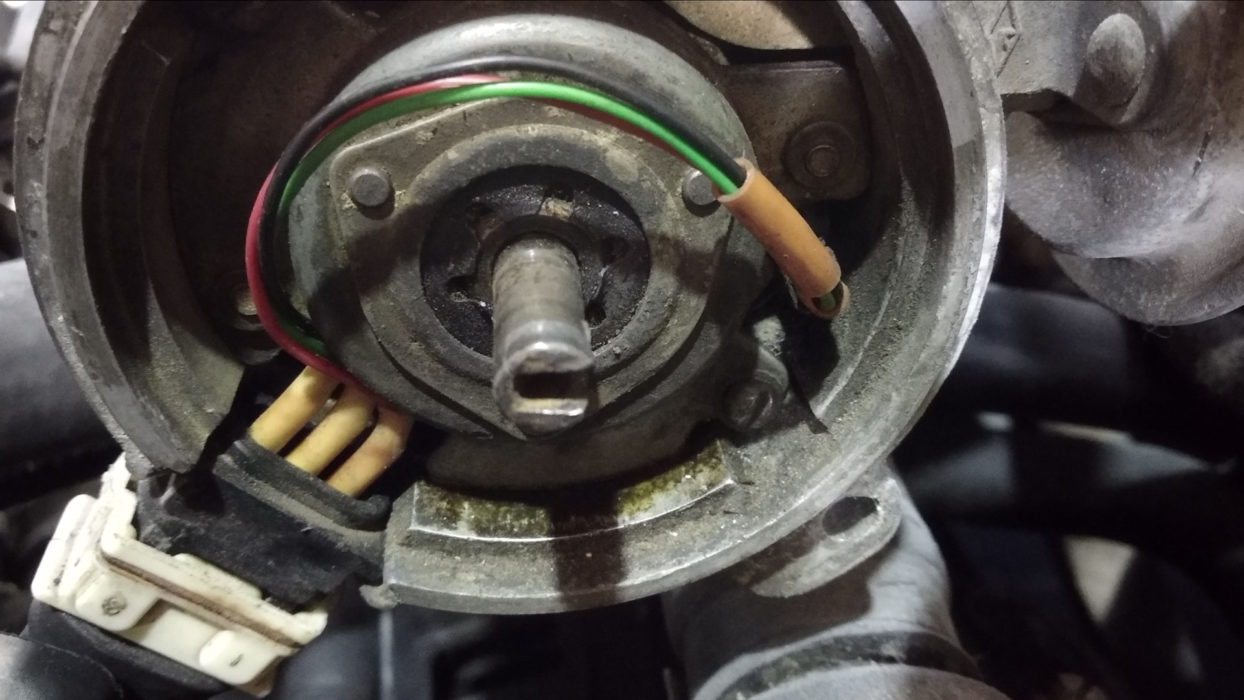

Важный момент: перед тем как приступить к работе вам следует убедиться в том, что на автомобиле правильно настроена работа карбюратора. Не лишним будет произвести визуальный осмотр всех элементов системы. В случае если речь идет о карбюраторном автомобиле особое внимание стоит уделить осмотру состояния распределителя.

Если же у вас автомобиль с инжекторным мотором, стоит проверить на исправность модуль зажигания. Все дело в том, что, как показывает практика, именно данный модуль выходит из строя чаще всего и является причиной неработоспособности всей системы.

Как правильно выставить зажигание на ВАЗ 2109 карбюратор – детальная инструкция

Процесс настройки выглядит следующим образом:

  • Заводим двигатель автомобиля и добиваемся, чтобы частота вращения мотора составляла примерно 800 об/м. Для установки холостого хода в таких пределах достаточно с помощью шлицевой отвертки подрегулировать винт, отвечающий за количество топливной смеси в карбюраторе.
  • После установки холостого хода до указанного выше значения глушим двигатель автомобиля.

  • Отсоединяем от вакуум корректора резиновый шланг. Аккуратно перегибаем шланг примерно посередине или заглушаем его винтом подходящего диаметра.
  • Подключаем плюсовой вывод стробоскопа к «+» выводу АКБ;
  • Подключаем минусовой провод стробоскопа к «-» выводу АКБ;
  • Отсоединяем свечной провод из гнезда первого цилиндра как это показано на изображении:
  • В гнездо устанавливаем датчик стробоскопа и к нему подсоединяем высоковольтный провод;
  • Удаляем заглушку из люка корпуса системы сцепления:
  • Включаем зажигание и заводим двигатель. Активно изменяющийся световой поток, вырабатываемый стробоскопом, направляем в люк картера сцепления:
  • При мигающем свете кажется, что метка, которая располагается на маховике, находится в неподвижном состоянии. В случае, если зажигание установлено верно, то первая метка должна быть между технологической выемкой и предыдущей отметкой на шкале.
  • Если после описанных операций было обнаружено, что регулировка зажигания ВАЗ 2109 неверна, продолжаем работу.
  • Воспользовавшись рожково-накидным ключом немного ослабляем крепежные гайки распределителя системы зажигания:
  • После ослабления гаек крепления проворачиваем корпус распределителя в правую сторону – если необходимо повысить угол зажигания, и в левую сторону, если угол необходимо уменьшить.
  • Подсоединяем к вакуум корректору резиновую трубку и проверяем правильность установки зажигания. Если нормальный результат не был достигнут, производим повторные регулировки. О том, как осуществляется проверка правильности работы системы, будет описано немного ниже.

Лампа накаливания вместо стробоскопа

Многие автовладельцы зададут вполне справедливый вопрос: как осуществляется настройка зажигания ВАЗ 2109 при отсутствии стробоскопа. Конечно, правильнее все же работать со стробоскопом, тем более что в таком случае можно максимально точно произвести регулировочно-настроечные работы. Однако существует и другой способ, который пригодится тем, кто по тем или иным причинам не желает приобретать стробоскоп.

Для работы нам потребуется обыкновенная лампа накаливания, рассчитанная на рабочее напряжение 12В. Весь алгоритм действий имеет следующий вид:

  1. Отключаем от распределителя провод, который идет на зажигательную катушку
  2. К проводу подключаем один вывод лампочки накаливания. Второй провод от лампы подключаем на «массу».
  3. Как и в случае, когда производится выставление зажигания ВАЗ 2109 с применением стробоскопа, с помощью накидного ключа отпускаем крепежные гайки распределителя.
  4. Включаем зажигание. Лампа накаливания должна засветиться.
  5. Постепенно проворачиваем распределитель до того момента, пока лампа не перестанет светиться. После этого немного проворачиваем распределитель в другую сторону. Как только лампа снова начнет светиться, можно зажимать крепежные гайки.

Разумеется, описанный выше способ не может обеспечить максимально высокую точность регулировки. Однако добиться с его помощью более-менее правильной и стабильной работы силового агрегата вполне возможно.

Как отрегулировать зажигание на ВАЗ 2109 – альтернативный способ

Помимо описанных выше способов регулировки при помощи стробоскопа и лампочки следует вспомнить еще об одном способе – регулировке с использованием штатного тахометра. Подчеркнем, что данный способ, как и способ с применением лампочки, не может обеспечить высокую точность регулировки. Более того, для него характерен один существенный недостаток – самостоятельно выполнить регулировку невозможно, потребуется привлечение помощника.

Итак:

  1. Ваш помощник располагается за рулем автомобиля. Он включает зажигание и контролирует показания штатного тахометра на панели приборов.
  2. Вы ослабляете гайки крепления распределителя и немного проворачиваете его.
  3. Ваш помощник поворачивает ключ зажигания. Стрелка тахометра должна быстро отклониться и вернуться на нулевое значение.
  4. Вам необходимо добиться того, чтобы распределитель остался в таком положении, при котором стрелка тахометра отклоняется.

Можно заметить, что данный метод требует терпения и достаточно много времени. Как показывает практика, быстро и с первого раза произвести настройку зажигания таким методом не представляется возможным. Поэтому мы рекомендуем пользоваться им только в крайних случаях.
