Сцепление является одной из основных составляющих трансмиссии автомобиля. Благодаря ему происходит переключение скоростей, снимаются нагрузки с двигателя и гасятся колебания. От его правильной регулировки зависит качество езды на автомобиле. В статье описывается устройство узла, его функции, принцип действия, даны рекомендации, как отрегулировать сцепление.
Строение и функции сцепления
Связующим звеном между двигателем и трансмиссией является сцепление. Его назначение – отключать и подключать первичный вал коробки переключения передач от маховика коленвала. В машинах с МКПП передачи переключаются только в том случае, когда педаль сцепления (ПС) полностью выжата. В этот момент нет связи между маховиком и коробкой передач, и крутящий момент не передается.
Данный узел автомобиля состоит из следующих компонентов:
- Маховика. Этот элемент берет на себя крутящий момент и передает его через корзину коробке передач. Корзина присоединяется к маховику.
- Ведомого и нажимного диска. Эти детали тесно связаны между собой. Их соприкосновение зависит от положения ПС, расположенной в салоне автомобиля.
- Вилка выключения. С ее помощью происходит разъединение дисков.
- Первичный вал коробки передач. Этому элементу передается крутящий момент.
Это основные детали. Кроме них в состав узла входит:
- выжимной подшипник;
- демпферные пружины, смягчающие вибрацию;
- кожух;
- фрикционные накладки, одетые на ведомый диск для смягчения трения между маховиком и корзиной.
Нажимной диск взаимосвязан с маховиком и постоянно вращается вместе с ним. Для передачи вращения в ведомом диске есть шлицевая муфта, в которую вставлен первичный вал КПП.
Переключение передач осуществляется через педаль следующим образом:
- на вилку выключения передается давление через систему привода;
- вилка пододвигает выжимной подшипник и его муфту к выжимным пружинам нажимного диска;
- под давлением подшипника лапки (выжимные пружины) корзины отсоединяют ее на время от маховика;
- после переключения скоростей педаль отпускается, подшипник перестает давить на пружины и корзина вновь контактирует с маховиком.
Узлы могут быть однодисковые и многодисковые. Многодисковые узлы обычно устанавливаются на коробки-автомат.
На автомобилях могут быть установлены следующие виды приводов:
- механические;
- гидравлические;
- электрические.
Чтобы механическая трансмиссия дольше прослужила, необходимо плавно отпускать педаль при переключении передач.
Когда необходимо проводить регулировку сцепления?
Регулировка сцепления проводится периодически. С течением времени ход педали увеличивается и отключение происходит не до конца. Таким образом, при максимально отжатой ПС не происходит полное отключение валов, и они остаются в соприкосновении с двигателем, что увеличивает нагрузку на зубья и сокращает срок службы узла.
При недостаточно свободном ходе ПС не полностью включается ведомый диск. В результате при движении передается не весь крутящий момент, в этом случае автомобиль теряет мощность. Кроме того, даже при плавном отпускании ПС ведомый диск может резко включаться, при этом будут слышны шумы в трансмиссии, машина будет дергаться.
Диагностировать, что требуется регулировка, можно по следующим признакам:
- рывки или удары при начале движения;
- западает ПС;
- у ПС недостаточный свободный ход;
- происходит утечка жидкости из системы привода;
- появляется посторонний шум при переключении передач.
Определить необходимость регулирования ПС просто. Нужно замерить расстояние от пола до педали, оно должно составлять примерно 16 сантиметров.
Практическое руководство по регулировке
Механическое сцепление регулируется с помощью его привода. Для этого в подкапотном пространстве следует найти трос, на конце которого находится болт с контргайкой. Поворачивая регулировочную гайку, нужно добиться того, чтобы свободный ход педали составил 12-13 см. Для увеличения хода ПС гайку следует закручивать, для уменьшения хода гайку нужно выкручивать. Затем следует три раза отжать ПС и замерить расстояние между педалью и полом. Регулировка сцепления проводится, пока не будет достигнуто необходимое расстояние.
Если процедура выполняется после замены узла, то необходимо проконтролировать, чтобы в системе гидропривода не было воздуха. Если он присутствует, его нужно удалить путем продувки системы.
Суть регулирования состоит в установлении необходимых зазоров между штоком и поршнем главного цилиндра узла. Кроме того, устанавливаются необходимые расстояния между фрикционным кольцом нажимного диска и выжимным подшипником.

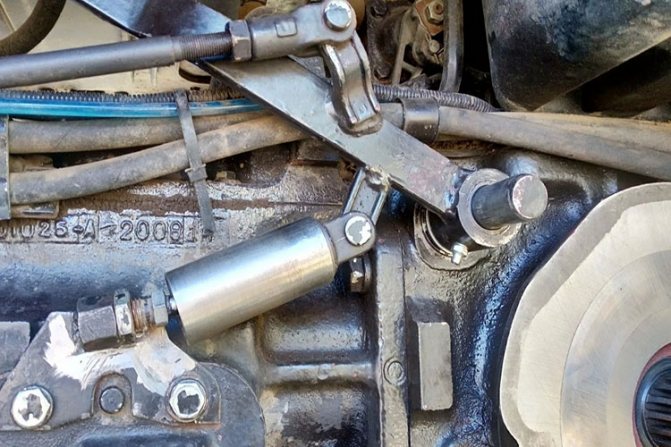

Для того, чтобы отрегулировать гидравлический привод, необходимо снять пружину с кронштейна главного цилиндра и вилки. Далее следует замерить зазоры между толкателем и выжимной вилкой. Это расстояние должно быть примерно 5 мм. Путем откручивания или закручивания регулировочной гайки на штоке цилиндра нужно добиться, чтобы свободный ход вилки составил 5 мм.
Данная процедура проводится на простых системах и приведена в качестве примера. Существуют другие системы привода сцепления. Чтобы правильно отрегулировать узел, лучше обратиться к инструкции по эксплуатации автомобиля. От правильности регулировки зависит качество передвижения автомобиля.
