Автомобильный аккумулятор является важным элементом электрооборудования — наряду с генератором выступает источником тока. В автомобиле аккумуляторная батарея выполняет несколько функций:

  • питание стартера при запуске двигателя;
  • питание потребителей при выключенном двигателе;
  • питание потребителей в дополнение к генератору при включенном двигателе.

При совместной работе с генератором аккумуляторная батарея обеспечивает переходные процессы, требующие большого тока, а также сглаживает пульсацию тока в электрической сети.

Устройство аккумуляторной батареи

На легковых автомобилях в качестве стартерных применяются свинцово-кислотные аккумуляторные батареи. Конструкция аккумуляторных батарей постоянно совершенствуется.

Каждая батарея состоит из шести последовательно соединенных аккумуляторов, объединенных в одном корпусе. Корпус изготавливается из пропилена, стойкого к кислоте и не проводящего ток. Отдельный аккумулятор объединяет чередующиеся положительные и отрицательные электроды, покрытые слоем активной массы. Изоляцию пластин противоположной полярности обеспечивает пластмассовый сепаратор.

Автомобильный аккумулятор устройство принцип работы

Электроды изготавливаются из свинцового сплава. В современных аккумуляторах положительные и отрицательные электроды изготавливаются из свинцово-кальциевого сплава. Такие батареи имеют низкий уровень саморазряда (потеря 50% емкости за 18 месяцев) и минимальный расход воды (1 г/Ач). Это дает возможность полностью исключить добавление воды за период эксплуатации – необслуживаемая аккумуляторная батарея.

Реже можно встретить более дешевую конструкцию, т.н. гибридную аккумуляторную батарею. В ней положительные электроды свинцово-сурмяные, а отрицательные – свинцово-кальциевые. В таких батареях расход воды в полтора-два раза больше кальциевой батареи, но они также не требуют обслуживания.

Для повышения стойкости электродов к коррозии в свинцово-кальциевый сплав может добавляться серебро, олово.

Электроды имеют решетчатую структуру. Технологии изготовления положительных и отрицательных электродов отличаются. Решетка отрицательных электродов по технологии Expanded metal получается путем просечки свинцового листа с последующей растяжкой.

При производстве положительных электродов используется несколько технологий. Самая совершенная технология Power Frame. Каждый электрод Power Frame имеет опорную раму и внутренние жилки определенной направленности, чем достигается высокая жесткость и минимальное линейное расширение. Более простые электроды, изготовленные по технологии Power Pass (вертикальные жилки стягиваются к ушку электрода), Chess Plate (жилки электродов расположены в шахматном порядке).

Каждый электрод покрывает слой активной массы. У положительных электродов активная масса состоит из диоксида свинца. В отрицательных пластинах активная масса представлена губчатым свинцом.

Электроды помещены в электролит, в качестве которого используется раствор серной кислоты. Электролит имеет определенную плотность, которая изменяется в зависимости от степени заряженности аккумуляторной батареи (чем выше заряженность, тем выше плотность).

В зависимости от физического состояния электролита различают два вида аккумуляторных батарей: с жидким электролитом и с пропитавшим специальный материал (нежидким) электролитом. Сегодня наиболее распространены аккумуляторные батареи с жидким электролитом.

Новые системы автомобиля, такие как система стоп-старт, система рекуперативного торможения, предъявляют повышенные требования к аккумуляторной батарее — высокий пусковой ток, стойкость к глубокому разряду, долговечность. Этим требованиям отвечают аккумуляторные батареи AGM (Absorbed Glass Material), в которых электролит удерживается в микропористом материале. В батарею заливается такое количество электролита, которое может впитать материал. Данная технология обеспечивает повышение эффективности активной массы за счет лучшего поглощения кислоты.

Промежуточное положение между аккумуляторами с жидким электролитом и AGM батареями занимают аккумуляторные батареи EFB (Enhanced Flooded Battery) – технология влажного электрода. В батарее EFB электроды покрыты пленкой из микроволокна, которая удерживает энергию и обеспечивает стабильность к циклическому разряду. Батарея, при этом, заполнена жидким электролитом.

В перспективе аккумуляторы типа AGM и EFB полностью заменят свинцово-кальциевые батареи с жидким электролитом. Сдерживающим фактором пока выступает высокая цена новых источников тока.

Зарядка аккумуляторной батареи сопровождается газообразованием. Отвод газов от аккумуляторной батареи осуществляется с помощью системы вентиляции. Центральная система вентиляции соединяет каждый отдельный аккумулятор в составе батареи с атмосферой. За счет предохранительных клапанов система герметична. Клапан устанавливается в пробке аккумулятора и срабатывает при определенном избыточном давлении. Система носит название Valve Regulated Lead Acid Battery или VRLA батарея. Кислород и водород, образующиеся при заряде, не покидают аккумулятор, а взаимодействуют между собой с образованием воды. Их выход происходит только при высоком напряжении заряда.

Автомобильный аккумулятор устройство принцип работы

Система вентиляции лабиринтной конструкции более совершенна. Она обеспечивает конденсацию выходящих паров и возвращение жидкости обратно в аккумулятор. Отдельные аккумуляторные батареи оборудуются пламегасителем, который в случае возгорания выходящих паров отсекают пламя от батареи и не пускают его внутрь. Пламегаситель устанавливается на выходе вентиляционной системы и представляет собой мембрану из особого материала.

Подключение аккумуляторной батареи к электрической сети производится с помощью двух свинцовых выводов. Положительный вывод всегда толще отрицательного, что исключает ошибку при подключении батареи. Полярность (расположение) выводов может быть прямой или обратной. При прямой полярности положительный вывод батареи расположен слева, при обратной полярности справа. Необходимо помнить, что длина проводов, которыми подключается аккумулятор, рассчитана на определенную полярность.

Автомобильные аккумуляторы оборудуются индикатором заряженности батареи, т.н. «глазком». Плотность электролита оценивается по цвету «глазка» («зеленый» – батарея заряжена, «черный» – недостаточный заряд, «желтый» – низкий уровень электролита).

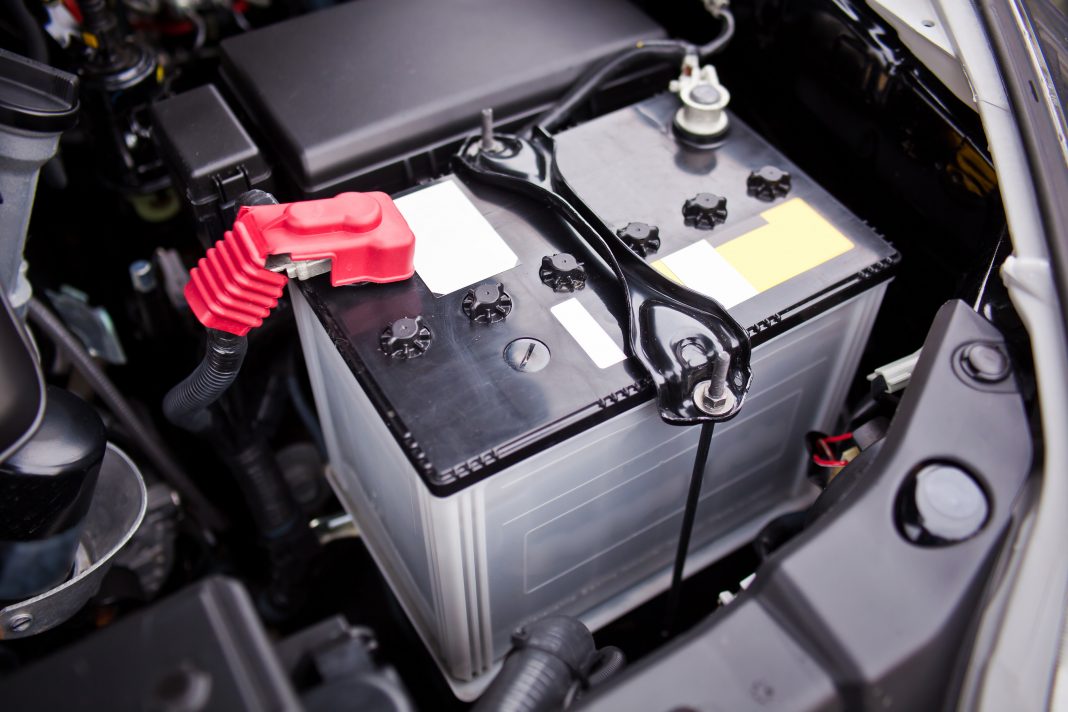

На автомобиле аккумуляторные батареи жестко закрепляются с помощью специального крепления, предупреждающего их повреждение и разлив электролита. Крепление может быть верхнее (рамка) или нижнее (скоба, закрепляемая за выступы основания). Для батарей, располагающихся в центральной части или багажнике автомобиля предусматривается аварийный размыкатель аккумуляторной батареи.

Работа аккумуляторной батареи

Принцип действия аккумуляторной батареи основан на преобразовании электрической энергии в химическую энергию при заряде и наоборот химической энергии в электрическую при разряде. Работа аккумуляторной батареи носит циклический характер: разряд-заряд.

Разряд происходит при подключении потребителей. При разряде активная масса положительных (диоксид свинца) и отрицательных (губчатый свинец) электродов взаимодействует с электролитом. При этом образуется сульфат свинца и вода, плотность электролита уменьшается.

Автомобильный аккумулятор устройство принцип работы

При работающем двигателе аккумуляторная батарея заряжается от генератора. Аккумуляторную батарею также можно зарядить с помощью специального зарядного устройства. При зарядке сульфат свинца и вода преобразуются в свинец, двуокись свинца и серную кислоту. Плотность электролита повышается.

Заряд батареи должен производиться при оптимальном напряжении. Высокое напряжение приводит к сильному разложению воды и снижению уровня электролита. Низкое напряжение чревато неполной зарядкой батареи и, соответственно, уменьшением срока ее службы.

Работа аккумуляторной батареи зависит от температуры окружающего воздуха. При повышении температуры увеличивается отдаваемая мощность, но вместе с ней увеличивается саморазряд и коррозия электродов. Понижение температуры сопровождается снижением разрядной емкости, замедлением химических процессов и уменьшением плотности электролита.

При отсутствии нагрузки процессы в аккумуляторной батарее продолжаются — происходит ее саморазряд. Величина саморазряда зависит от температуры окружающего воздуха и конструкции батареи (электродов).

Срок службы аккумуляторной батареи составляет в среднем 4-5 лет и во многом зависит от режима эксплуатации. Производители постоянно работают над повышением эффективности аккумуляторной батареи, увеличением срока ее службы.

Среди перспективных направлений:

  • внедрение системы управления энергетическим балансом (регулирует подключение потребителей);
  • использование двух аккумуляторных батарей (одна для запуска, другая для всего остального);
  • совершенствование конструкции аккумуляторных батарей (AGM, EFB технологии).

Параметры автомобильного аккумулятора

Основными параметрами автомобильной аккумуляторной батареи являются: номинальная емкость, номинальное напряжение и ток холодной прокрутки. Данные параметры отражаются в маркировке аккумуляторной батареи, которая наносится на корпусе.

Номинальная емкость определяется отдаваемой энергией полностью заряженной батареи при двадцатичасовом разряде. Измеряется в ампер-часах (Ач). К примеру, батарея емкостью 50 Ач в течение двадцати часов может отдавать ток 2,5 А.

Большее практическое значение имеет т.н. резервная емкость. Данный неофициальный параметр измеряется в минутах. Резервная емкость аккумуляторной батареи легкового автомобиля при нагрузке 25 А и падении напряжения до 10,5 В должна составлять не менее 90 минут. В течение данного промежутка времени аккумулятор может работать за себя и за генератор.

Номинальное напряжение аккумуляторной батареи складывается из напряжения отдельных аккумуляторов. Номинальное напряжение аккумуляторной батареи легкового автомобиля составляет 12 В.

Ток холодной прокрутки определяет возможность аккумуляторной батареи при запуске в холодное время. Представляет собой величину тока, который батарея способна отдать при температуре -18оС в течение 10 с напряжением не менее 7,5 В. Чем выше ток холодной прокрутки, тем легче двигатель будет запускаться зимой.

Аккумуляторная батарея (АКБ) автомобиля представляет собой особо значимый элемент устройства машины. Он является источником тока, имеющего способность запасать энергию, нужную для работы электрических элементов транспортного средства.

Его функции отвечают за:

  1. Запуск — подачу энергии стартеру, который отвечает за вращение двигателя при запуске.
  2. Выработку тока для работы электронных систем в случае недостаточной мощности генератора.
  3. Питание устройств при не заведенном автомобиле.

Характеристика необслуживаемого аккумулятора

Сегодняшний уровень технического развития дал возможность фирмам автопроизводителям использовать наиболее совершенные и качественные аккумуляторы — необслуживаемые аккумуляторные батареи.

Устройство необслуживаемого аккумулятора автомобиля имеет характерные особенности, дающие приятную возможность потребителям уделять данной батарее минимум внимания.

Автомобильный аккумулятор устройство принцип работы

Стоит обозначить, что необслуживаемый аккумулятор – это современный источник энергии, который в своем устройстве не предполагает и не имеет специальных отверстий для доливания воды или электролита, корпус данных батарей полностью герметичен.

С момента разработки автомобильного аккумулятора прошло более 150 лет и его базовое устройство остается без изменений для любого типа АКБ по настоящее время. Главными элементами АКБ являются: кислота и свинцовые пластины.

Конструкция аккумуляторной батареи

Современные АКБ состоят из следующих основных элементов:

  1. Пластины (гальванические элементы)
  2. Сепараторы – прослойки
  3. Полюсные выводы
  4. Герметичный корпус (моноблок)
  5. Крышка корпуса

Пластины аккумулятора

В техническое устройство аккумуляторных батарей включены гальванические элементы (пластины) – химические источники электроэнергии. Их количество составляет 6 штук, они соединены друг с другом последовательно, при помощи перемычек. Один отрицательно заряженный вывод блока крепится к положительному выводу другого.

Гальванические элементы располагаются в отдельном корпусе, при этом они разделены перегородками. В своей совокупности аккумуляторы образуют батарею.

Гальванический элемент автомобильного аккумулятора относится к обратимым источникам химического тока – это означает, что цикл «заряд-разряд» можно повторять несколько раз. Он состоит из двух электродов (полублоков) разной полярности – свинцовых решетчатых пластин. Электроды располагаются в растворе серной кислоты (38 %) и дистиллированной воды. Их смесь является электролитом – веществом, способным проводить ток.

Сепараторы — прослойки

Между электродами, во избежание короткого замыкания, находится сепаратор – диэлектрическая прослойка. Сепаратор выполняет функцию изолятора, и не допускает соприкосновения электродов разной полярности, но при этом не нарушает электролитическую проводимость батареи.

Сепаратор изготовлен из пластмассы микропористой структуры, в виде конверта, надетого на гальванические элементы положительного заряда. Такой прием помогает активной массе с положительно заряженных пластин не оседать на дне моноблока и не соприкасаться с пластинами отрицательного заряда.

Разработка устройства сепаратора в форме конверта позволила фирмам производителям АКБ прийти к малообслуживаемым и необслуживаемым аккумуляторам.

Полюсные выводы

Автомобильный аккумулятор устройство принцип работы

Полюсные выводы АКБ изготовлены из свинца. Их размер различается в зависимости от полярности вывода, так положительный является большим по отношению к отрицательному. Данная особенность не случайна и служит защитой от неправильного подключения элементов аккумуляторной батареи, что в свою очередь исключает потерю активных масс и помогает избежать сокращения работоспособности АКБ.

Герметичный корпус АКБ

Корпус аккумулятора (моноблок) прошел свою эволюцию от деревянного, покрытого изнутри листовым свинцом, далее – эбонита.

В 40-х гг. XX века появились первые корпуса из синтетических материалов. Современные АКБ состоят из синтетического полипропилена. К материалам моноблоков предъявляются большие требования относительно его долговечности и безопасности. Корпус рассчитан выдерживать постоянное соприкосновение химических составляющих, вибрацию и изменение температуры.

Крышка корпуса

Назначение крышки корпуса – плотное закрытие межэлементных соединений АКБ. У прежних аккумуляторов ячейками были резьбовые пробки, предназначенные для доливки электролита и отвода газа при эксплуатации аккумулятора. В конструкции необслуживаемого АКБ пробки не установлены вообще, либо плотно закрыты. Вывод газов предусмотрен при помощи центральной системы вентиляции.

Она состоит из двух частей и оборудована лабиринтом. При помощи лабиринта водяные пары образующиеся при зарядке АКБ конденсируются и стекают обратно в батарею. В крышку интегрированы центральный газоотвод и система защиты от воспламенения газов. Защита от воспламенения выполнена на выходе газоотвода из аккумулятора в виде небольшого круглого диска, она получила название — фритта. Принцип действия фритты заключён в свободном прохождении газа в атмосферу, но при воспламенении газа, препятствованию прорыву огня внутрь, чтобы не допустить взрыв аккумулятора.

Типы АКБ

Автомобильный аккумулятор устройство принцип работы

Все автомобильные аккумуляторы как упоминалось ранее одинаковы по конструкции и наполнены электролитом, лишь незначительно отличаются друг от друга. Каждая модификация предназначена для достижения определённой цели в ущерб другим характеристикам.

АКБ с жидким электролитом

Представляют собой открытые системы, т.е. газ, выделяющийся при зарядке может выделяться в атмосферу. У него отличные эксплуатационные характеристики, большой срок хранения до 15 месяцев, но отсутствует защита от вытекания электролита.

АКБ Economy

Этот тип аккумулятора оптимален по стоимости и сроку службы, в нём применяется меньшее количество свинца. У него пониженная мощность холодного пуска двигателя и незначительно уменьшен срок службы (4 года или 80000 км). При этом более выгодная цена, меньшая масса и низкий ток саморазряда, который не увеличивается по мере старения батареи. Могут применяться в автомобилях с системой старт-стоп.

Усовершенствованная АКБ

Они имеют аббревиатуру EFB (Enhanced Flooded Battery) – усиленная АКБ с жидким электролитом. Конструктивно отличаются более толстой решёткой отрицательного электрода, обеспечивающей высокую стойкость к коррозии при нагрузке большим током, а также добавлением углерода в активную массу отрицательного электрода, что приводит к улучшенной способности к зарядке.

Обладает защитой от глубокого разряда и отличными эксплуатационными характеристиками, но отсутствует защита от вытекания электролита.

В его конструкции применяется пассивный перемешивающий элемент, он уменьшает расслоение электролита, т.е. образование слоёв с различной концентрацией серной кислоты, которая концентрируется в нижней части гальванических элементов, что приводит к недостаточной плотности электролита в верхней части. Это происходит при частом повторении процессов зарядки и разрядки.

АКБ AGM

Absorbent Glass Mat – стекловолокно, обладающее очень высокой впитывающей способностью. Ещё их называют рекомбинационными, применяются на автомобилях с системой старт-стоп и функцией рекуперации энергии. В таких аккумуляторах электролит адсорбирован стекловолоконным ковриком. Они представляют собой закрытую систему, т.е. все гальванические элементы изолированы от атмосферы клапанами.

Обладает защитой от вытекания, даже при повреждении корпуса батареи вероятность незначительна и составляет не более нескольких миллилитров. У них большой срок службы, отличные эксплуатационные характеристики и высокая надежность. Но, с другой стороны, обладает высокой стоимостью и более высокой чувствительностью к повышенной температуре.

Гелевые АКБ

Автомобильный аккумулятор устройство принцип работы

Также существуют батареи с гелеобразным электролитом, он образуется путём добавления в него кремниевой кислоты. Представляют собой обычные свинцовые батареи. Они имеют очень малую вероятность потери электролита, высокую циклическую стойкость и сниженное газообразование. Их массовое распространение ограничивает ряд серьезных недостатков, таких как: ухудшенные пусковые свойства при низких температурах, высокая стоимость, непереносимость повышенных температур и связанная с нею непригодность к установке в подкапотном пространстве.

Устройства отключения АКБ

В схеме подключения аккумуляторной батареи для безопасности могут применяться пиропатроны или реле отключения, особенно если она располагается в салоне или в багажнике. Задача этих элементов отсоединить от батареи провод стартера и генератора в момент аварии, т.к. замыкание этих проводов может вызвать возгорание. Но электропитание бортовой сети сохраняется для обеспечения функций безопасности (аварийная сигнализация, освещение и др.)

Процессы заряда и разряда

Процесс заряда АКБ означает накопление аккумулятором электрической энергии. В исходе данного процесса электрическая энергия проходит преобразование в химическую.

Аккумуляторная батарея питается от генератора при заведенном двигателе автомобиля. Напряжение, которое вырабатывает стандартный заряженный аккумулятор во время работы, равно 12,65 В.

Процесс заряда можно описать, как переход сульфата свинца и воды, образованных при разряде АКБ в свинец, двуокись свинца и серную кислоту. При этом количество серной кислоты становится больше, плотность вещества электролита повышается.

В результате накапливается и восстанавливается химическая энергия, которая необходима в дальнейшем для выработки электроэнергии.

Процесс разряда АКБ характеризуется отдачей потребителям батареи электрической энергии. Идет обратный химический процесс – химическая энергия проходит преобразование в электрическую.

Аккумулятор подвергается процедуре разряда при наличии подключенного к нему потребителя электрического тока. В данном случае серная кислота распадается, соответственно, ее содержание в веществе электролита падает.

Протекающие химические реакции способствуют к образованию воды (Н2О). При повышенном уровне воды снижается плотность электролита.

Разряд аккумуляторной батареи приводит к появлению сульфата свинца. Такой эффект одинаков для положительного и отрицательного электродов.
