Снимаем трапецию и моторчик стеклоочистителя ВАЗ 2114 своими силами

Снимаем трапецию и моторчик стеклоочистителя ВАЗ 2114 своими силами Ремонт

Проблема нерабочих очистителей лобового стекла, конечно, встречается не только на ВАЗ 2114, но и на многих машинах этой марки. И хотя это не относится к критичным поломкам, тем не менее ремонтировать их необходимо. Особенно это важно в межсезонье, когда погода оставляет желать лучшего. Дождь, туман, снег попадают на лобовое стекло и остаются там, существенно затрудняя водителю обзор.

Это небезопасно даже на дорогах со слабым движением, не говоря уже про оживленные межгородские или международные трассы. Поэтому даже к такому небольшому, казалось бы, ремонту нужно отнестись серьезно. Состояние лобового стекла должно оставаться таким, чтобы гарантировать хороший обзор дороги, поэтому щетки должны быть исправны.

Зачем может потребоваться демонтаж

Зачем может потребоваться демонтаж

Снятие, разбор и замена внутренних элементов дворников необходимы, чтобы найти настоящую причину поломки. Одни и те же неисправности могут как потребовать установки новых деталей, так и того, что понадобится ремонт.

Демонтировать их обязательно, если:

  • Движение происходит неравномерно, рывками;
  • Дворники застревают в одной позиции;
  • Они не работают совсем.

В частности, все эти причины могут быть как признаком выхода из строя моторчика, так и в случае неисправной трапеции стеклоочистителя. Поэтому для начала стоит убедиться, в чем именно кроется проблема.

Снимаем трапецию дворников

Снимаем трапецию дворников

Падение скорости работы щеток стеклоочистителя может быть связано с трапецией. Также стоит поменять ее при полученном механическом повреждении дворников.

Перед тем как снять трапецию дворников ВАЗ 2114, подготовьте всё необходимое:

  • Новую трапецию;
  • Ключ на 10, 13 и 24;
  • Плоскую отвёртку.

Как видим, набор инструментов минимальный. Сам процесс также не займет много времени и усилий:

  • Вначале нужно открыть капот и отсоединить от предохранительного блока всю колодку проводов дворников;
  • Демонтировать кожух вентилятора печки;
  • Снять фильтр отопителя;
  • Открутить крепёжные элементы, удерживающие мотор печки, и отодвинуть его в сторону или снять;
  • Снять накладку, которая закрывает крепления стеклоочистителя;
  • Отвернуть гайку ключом на 10 и снять сам дворник;
  • С помощью отвёртки поддеть накладку на гайке стеклоочистителя, снять его и отвернуть крепеж ключом на 24;
  • С вала дворника снять кольца и прокладки;
  • Таким же образом демонтировать второй дворник;
  • Отвернуть крепеж, которым трапеция удерживается на кузове автомобиля;
  • Чтобы вытащить трапецию, снимаем моторчик печки и предохранительный блок.

Готово, теперь можно сменить деталь на исправную и установить всё в обратном порядке. Все двигающиеся части новой трапеции перед установкой желательно тщательно смазать.

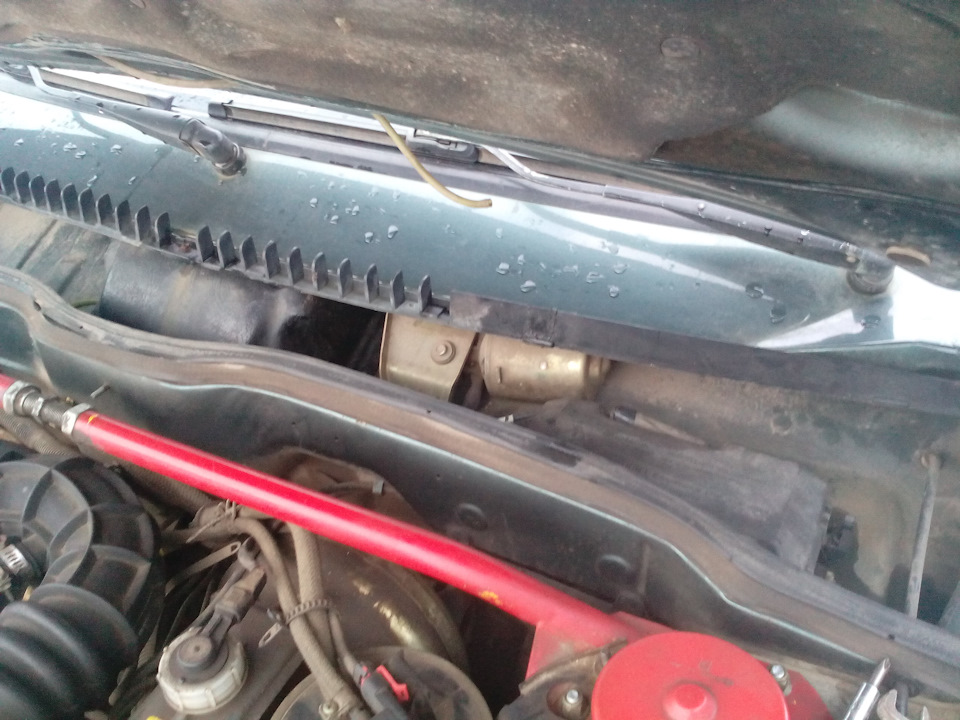

Как снять моторчик

Как снять моторчик

Если стеклоочистители перестали двигаться и при этом не слышно звуков моторчика, дело, скорее всего, именно в нем.

Рассказываем, как снять моторчик дворников на ВАЗ 2114:

  • Подготовить новый мотор-редуктор, ключи на 13 и 10, шлицевую отвёртку;
  • С АКБ автомобиля снять минус;
  • Установить тяги щеток в вертикальное положение;
  • Отвернуть крепеж рычагов щеток;
  • Демонтировать тяги с валиков поворота;
  • Снять все колпачки и открутить гайки, которые держат кронштейн редуктора;
  • Демонтировать предохранительные шайбы;
  • Затем нужно поднять капот и тщательно зафиксировать его;
  • Отключить клеммы от контактов моторчика;
  • С общего предохранительного блока демонтировать кожух и вытащить реле, чтобы получить нормальный доступ;
  • Выкрутить и снять винт-фиксатор кронштейна дворников;
  • Убрать фиксатор проводов и вытащить его из отверстия;
  • Снять крепёжные элементы, удерживающие моторчик рядом с трапецией;
  • Вытащить его.

Перед обратной сборкой установите нужное положение для вала моторчика. Чтобы это сделать, подключите его к бортовой сети до того, как присоедините к трапеции, с помощью переключателя. Последний ставится на прерывистый режим. Нужно убедиться, что вал мотора-редуктора провернулся до упора и остановился, это и будет нужным вам положением. После этого можно начинать обратную сборку.
