Схема электрооборудования ВАЗ 21093: конструктивные особенности

ваз 21093 карбюратор высокая панель Отечественный автопром

«Девятка» стояла на конвейере АвтоВАЗа с 1987 по 2004 год, и за это время было создано довольно много вариантов этой машины. Электросхема ВАЗ 21093 менялась, элементы в ней добавлялись и убирались в связи с выходом новых модификаций, комплектаций и специальных вариантов. Теперь уже трудно разобраться в деталях, но принципиальная схема сохранилась.

Устройство

Электросхема ВАЗ 21093 однопроводная, с постоянно замкнутым на корпус автомобиля «минусом», который исполняет роль «массы». Номинальное напряжение в бортовой сети машины составляет 12 В.

Для электрооборудования ВАЗ 2109 предусмотрено два источника электричества — аккумулятор и генератор. Аккумуляторная батарея (АКБ) служит в автомобиле для:

  • запуска двигателя после стоянки;
  • питания электрических цепей при выключенном моторе.

Минусовая клемма «масса» АКБ для ВАЗ 2109 должна располагаться слева, если смотреть на корпус аккумулятора со стороны клемм. Чаще всего на «девятках» применяют необслуживаемые свинцово-кислотные АКБ. Штатная ёмкость аккумулятора составляет 55 — 60 Ач и может быть немного повышена для районов с особо холодными зимами.

Генератор в автомобиле предназначен для:

  • подзарядки аккумуляторной батареи;
  • питания электрических цепей.

Трёхфазный генератор переменного тока ВАЗ 2109 выполняет свои функции во время движения. Он имеет встроенный выпрямитель и электронный регулятор напряжения. Выдаёт от 13,6 до 14,6 В, обеспечивая силу тока до 55А. Крышка генератора прикреплена к корпусу статора болтами. Ротор вращается в шариковых подшипниках, укреплённых в крышке. Обмотка возбуждения ротора генератора запитана через щётки и контактные кольца.

Электрическая схема ВАЗ 21093 такова, что питание почти всех потребителей осуществляется через блок предохранителей, защищающих цепи от короткого замыкания и автомобиль целиком — от пожара.

Главные потребители

ваз 21093 карбюратор высокая панель

Важнейших для принципиальной возможности эксплуатации вашей «девятки» систем всего две:

  • система запуска двигателя — стартёр;
  • система зажигания топливовоздушной смеси.

И если в экстремальной ситуации можно запустить двигатель без стартёра, с толчка, то без зажигания вы никуда не уедете. Разве что на буксире.

Бесконтактное зажигание «девятки» состоит из датчика-распределителя, коммутатора, катушки зажигания, высоковольтных проводов и свечей зажигания. Особенность работы системы зажигания состоит в том, что она использует не только нормальное напряжение в 12В постоянного тока, но и импульсное высокое напряжение до 30 000 В для воспламенения топливовоздушной смеси в камерах сгорания. Среди специалистов распространено мнение, что именно эта часть системы наиболее подвержена риску выхода из строя.

Стартер автомобиля ВАЗ 2109 представляет собой электродвигатель постоянного тока. Он снабжён электромагнитным тяговым реле. При повороте ключа в замке зажигания в положение «стартёр» напряжение от АКБ подаётся на втягивающую и удерживающую обмотки тягового реле. После замыкания контактов втягивающая обмотка реле отключается. Двигатель стартера проворачивает маховик коленчатого вала, в цилиндры подаётся искра, мотор начинает работать. После перевода ключа в положение «зажигание» стартёр отключается.

В случае неисправности одной только системы запуска двигателя эксплуатация автомобиля крайне затруднена, а при отказе обеих — невозможна.

Вспомогательное оборудование

Важнейшая часть вспомогательного оборудования — соединительные провода. Вспомогательное — не значит второстепенное. Наоборот, при эксплуатации «девятки» многие автолюбители убеждаются в том, что электроника — это наука о контактах. Значительная часть забот, связанных с ВАЗ 2109, имеет отношение к поиску обрывов, закисливания контактов, выпадения штекеров. Вот тут-то и становится нужна схема электрооборудования ВАЗ 2109, в которой по цветам распределены и показаны соединительные провода, пронумерованы потребители, по расположению в колодках перечислены предохранители вашей «девятки».

Схема электропроводки такова, что все провода ВАЗ 2109 собраны в пять жгутов. Два жгута идут от монтажного блока в салон автомобиля. Первый подключает все индикаторы, приборы, переключатели и кнопки передней части салона. Другой подключает потребителей задней части кузова. Три других жгута остаются в подкапотном пространстве. Один идёт к потребителям передней части кузова, второй — в район левой передней колёсной арки, а третий обслуживает потребителей, связанных с двигателем.

Коммутация осуществляется через блок предохранителей. Предохранитель представляет собой металлическую пластину, обычно из алюминиевого сплава, имеющую тарированное сечение. Пластина крепится в прозрачном пластиковом корпусе и устанавливается в разрыв той или иной цепи автомобиля. При превышении допустимого в этой цепи значения тока пластина перегорает, прекращая прохождение тока в этой цепи и предотвращая пожар. Сквозь прозрачный пластик место разрушения отлично видно. Остаётся только найти по альбому электрических схем цепь, ответственную за выход проводки из строя, устранить неисправность и заменить предохранитель.

Набор запасных предохранителей следует всегда иметь с собой в поездке. Блок предохранителей содержит также реле и находится в моторном отсеке слева по ходу автомобиля, вблизи ветрового стекла.

Отличия модификаций

ваз 21093 карбюратор высокая панель

За долгую историю выпуска на АвтоВАЗе «девятки» электрическая схема ВАЗ 21093 заметно изменилась, было немало вариантов комплектаций и модификаций автомобиля. «Девятка» комплектовалась разными двигателями: ВАЗ 2109 — мотором с рабочим объёмом 1,3 литра, а ВАЗ 21093 — объёмом 1,6 литра. В смысле электросистемы оба двигателя практически идентичны. Другое дело — различие между карбюраторной и инжекторной версиями «девятки».

Появление электронной системы управления двигателем (ЭСУД) и электронных устройств, заменяющих карбюратор и трамблёр, усложнило электрическую схему автомобиля. ЭСУД в ВАЗ 21093 инжектор взяло на себя следующие функции:

  • управление топливным насосом;
  • управление электровентилятором системы охлаждения;
  • регулировка состава топливовоздушной смеси, оборотов холостого хода и угла опережения зажигания.

В блоке предохранителей ВАЗ 21093 присутствуют дополнительные плавкие устройства, защищающие ЭСУД. Следует убедиться, что имеющаяся схема электрооборудования соответствует модификации вашего авто. Это тем более актуально, что инжекторный двигатель не всегда достаточно прозвонить тестером, иногда нужно специальное оборудование для работы с ЭСУД.

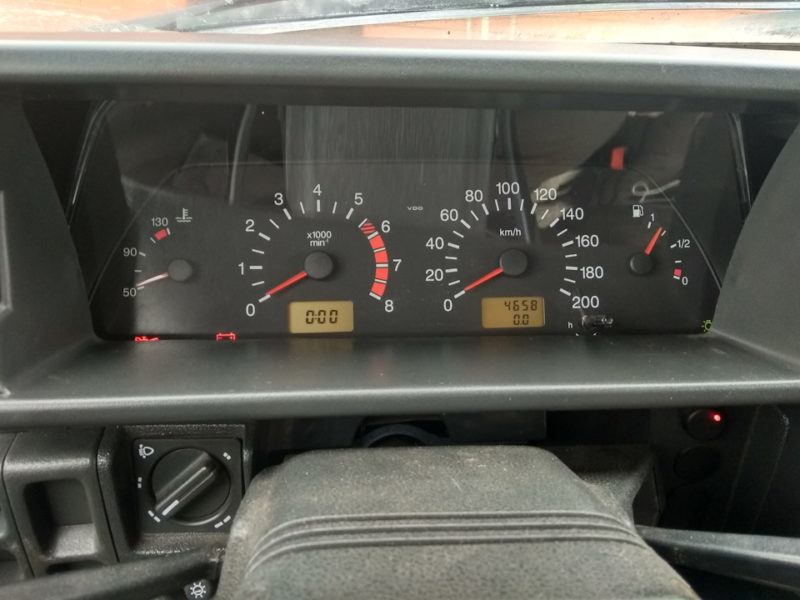

Свои отличия имеются у электрооборудования с «высокой», «низкой» и европанелью. Важнейшее из них — отсутствие тахометра в низкой панели.

Признаки неисправностей

Электрическая схема ВАЗ 2109 как с низкой, так и с высокой панелью включает в себя множество элементов, благодаря которым работают различные узлы автомобиля.

Если в электросхеме с инжекторным или карбюраторным двигателем возникли неполадки, определить их можно по характерным симптомам.

  1. Автомобиль не трогается с места, т. к. двигатель невозможно запустить. Причин этому может быть огромное количество, например, неисправность генератора или аккумуляторной батареи, неполадки с трамблёром и т. д.
  2. Двигатель запускается и работает, но часть электрооборудования не функционирует. Как и в первом случае, причин отказа электрооборудования может быть немало: это и сгоревшие предохранители, и износ электропроводки, и выход из строя какого-либо прибора.

Если двигатель не запускается, но топливо исправно подаётся, то причина неисправности в большинстве случаев кроется именно в неисправном электрооборудовании. Алгоритм действий в таких ситуациях выглядит просто. Проверить уровень заряда аккумулятора. Также нужно проверить работоспособность свечей зажигания и проводов высокого напряжения на предмет пробоя. На карбюраторном двигателе зачастую неисправен трамблёр, а вот обрыв или износ электропроводки в моторном отсеке встречается достаточно редко.

В инжекторных двигателях в первую очередь нужно проверить исправность и корректную работу электронного блока управления двигателем (ЭБУ). Происходит это из-за того, что блок управления не может корректно обработать данные, поступающие с различных датчиков, в результате исполнительные механизмы получают неверные команды либо не получают их вовсе.

Электросхема двигателя с карбюратором

В зависимости от типа силовой установки электросхема может работать по-разному, например, запуск двигателя происходит так.

  1. Когда поворачивается ключ в замке зажигания, от аккумулятора подаётся напряжение в бортовую сеть по высоковольтным проводам. При этом на панели приборов появляются индикаторы, и можно включать осветительные приборы, аудиосистему, вентилятор отопителя и т. д.
  2. После поворота ключа в замке зажигания в положение «запуск» напряжение поступает на стартерный узел, который воздействует на маховик и заставляет вращаться коленчатый вал. Приводятся в действие все системы двигателя и генератор в том числе, который начинает вырабатывать электрический ток.
  3. Питание поступает на катушку зажигания, создающую высоковольтное напряжение, по проводам оно передается в распределительный узел.

Вращающийся коленчатый вал приводит в действие распределительный механизм. После замыкания контактов напряжение передаётся на свечи зажигания. Искра воспламеняет топливно-воздушную смесь в цилиндрах и происходит запуск силовой установки.
