Схема вентилятора печки ВАЗ 2114

Схема вентилятора печки ВАЗ 2114

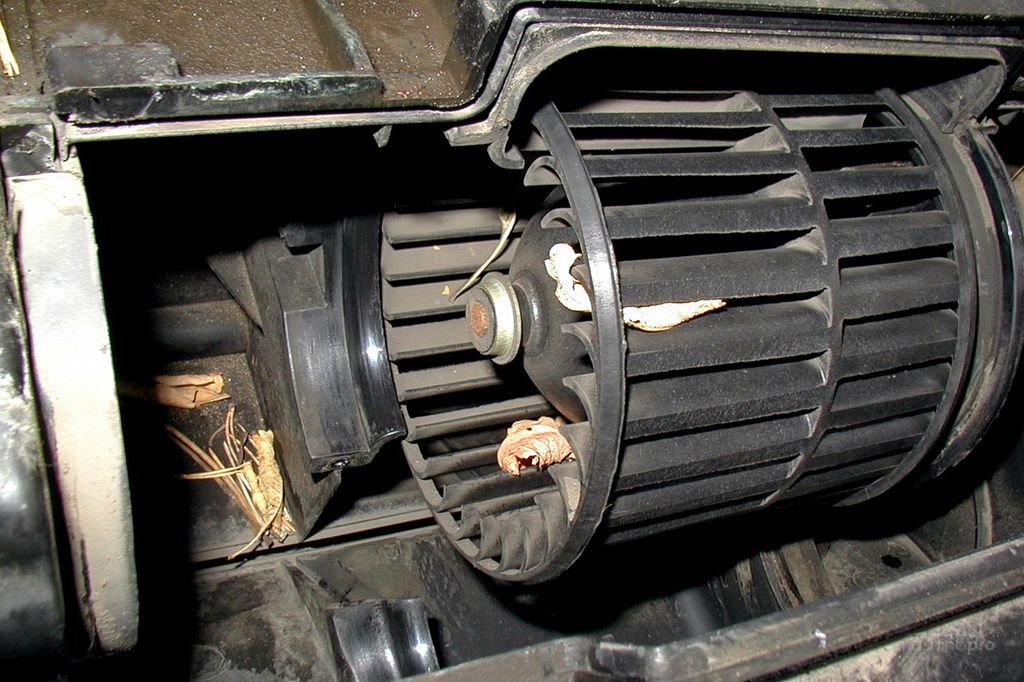

Неработающий вентилятор отопителя даже в теплое время года может доставить много неприятных моментов. Например, во время дождя стекла потеют при отсутствии обдува.

Одна из причин поломки — неисправный резистор печки ВАЗ 2114. В большинстве случаев найти и устранить проблему можно самостоятельно, не прибегая к услугам специалистов автосервиса.

Схема подключения вентилятора отопителя

Электродвигатель вентилятора питается от бортовой сети автомобиля. В электросхему подключения вентилятора входят три элемента:

  • переключатель режимов вентилятора (1);
  • резистор печки ВАЗ 2114 (2);
  • двигатель вентилятора (3).

Плохой контакт в цепи или поломка любой из этих деталей приводят к тому, что вентилятор перестает включаться и в салоне отсутствует обдув воздуха.

Функции резистора печки

Электровентилятор печки имеет 3 режима работы с разной скоростью вращения. На максимальной скорости двигатель питается непосредственно от бортовой сети, а на двух пониженных скоростях — через цепи резистора сопротивлением 0,83 и 0,2 Ома. Благодаря резистору напряжение на обмотке двигателя уменьшается, тем самым снижаются его обороты.

Признаки неисправности резистора печки

Главный признак поломки дополнительного — работа вентилятора только на максимальном режиме. В этом случае ток идет напрямую от переключателя к двигателю, минуя дополнительный резистор.

Кроме поломки (перегорания) самого резистора, такие симптомы могут быть вызваны неисправностью переключателя или плохим контактом на клеммах резистора. Чтобы проверить исправность детали и устранить проблему, необходимо знать где находится резистор печки ВАЗ 2114.

Расположение резистора печки

В отличие от большей части деталей электрооборудования, резистор печки находится в легкодоступном месте — под торпедо непосредственно над педалью газа.

Для доступа к нему нет необходимости снимать или разбирать элементы обшивки салона. Теперь, когда мы выяснили где стоит резистор печки на ВАЗ 2114, разберемся как можно его заменить.

Замена резистора печки

Для проведения работ необходима только отвертка и мультиметр (последний — для проверки работоспособности детали). Перед началом работы необходимо отсоединить минусовую клемму от аккумулятора, чтобы избежать короткого замыкания.

Для демонтажа детали необходимо выполнить такие действия:

  • снять разъемы с контактов резистора;
  • открутить крепление резистора ВАЗ 2114;
  • извлечь дополнительный резистор.

Прежде чем заменить резистор новым, необходимо проверить состояние контактов и при необходимости зачистить их, сняв окислы. После этого необходимо проверить цепи резистора на обрыв, используя мультиметр. Сопротивление добавочных элементов должно быть приблизительно 0,8 и 0,2 Ома.

Резистор не предназначен для ремонта, поэтому в случае обрыва цепи одного или двух добавочных сопротивлений, его нужно заменить новым.

Установка производится так:

  • вставить резистор печки на место;
  • затянуть крепление;
  • надеть разъемы на выходы контактов.

Когда резистор печки установлен, остается только подключить клемму к аккумулятору и проверить работу вентилятора отопителя.
