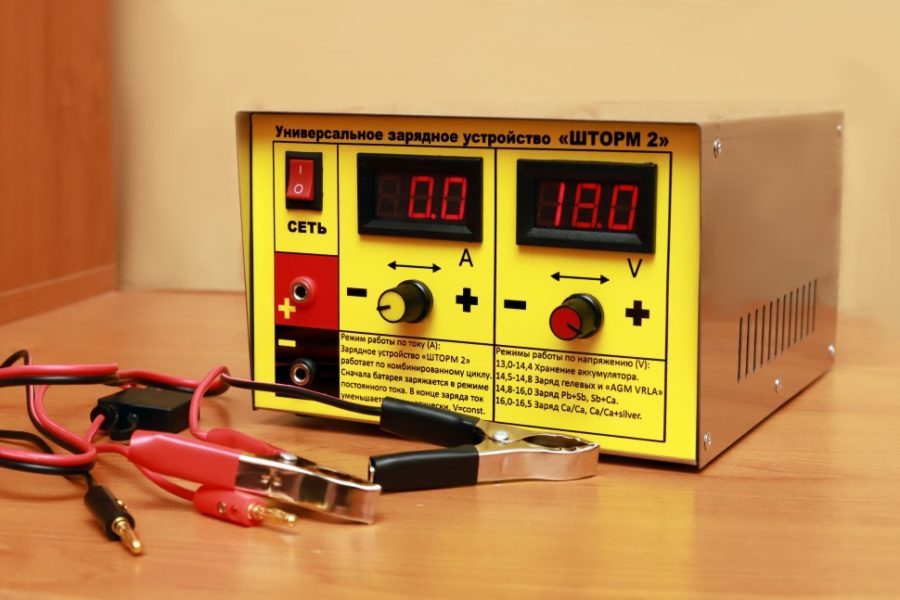

Бывают случаи, особенно зимой, когда владельцы автомобилей нуждаются в подзарядке автомобильного аккумулятора от внешнего источника питания. Безусловно, людям, не имеющим хороших навыков работы с электротехникой, желательно купить заводское устройство зарядки аккумуляторной батареи, ещё лучше приобрести пуско-зарядное устройство для запуска двигателя с разряженным аккумулятором без потерь времени на внешнюю подзарядку.
Но если есть небольшие знания в области электроники, можно собрать простое зарядное устройство своими руками.
Общая характеристика
Для правильного обслуживания аккумулятора и продления срока его службы подзарядка требуется при падении напряжения на клеммах ниже 11,2 В. При таком напряжении двигатель, скорее всего, запустится, но при долгой стоянке зимой это приведёт к сульфатации пластин и, как следствие, к снижению ёмкости батареи. При длительной стоянке зимой необходимо регулярно следить за вольтажом на клеммах АКБ. Оно должно составлять 12 В. Лучше всего снять батарею и занести её в тёплое место, не забывая при этом следить за уровнем заряда.
Зарядка АКБ производится постоянным или импульсным током. При использовании блока питания постоянного напряжения ток для правильной зарядки должен составлять одну десятую часть от ёмкости батареи. Если ёмкость АКБ составляет 50 А-ч, то для зарядки необходим ток 5 ампер.
Для продления срока службы АКБ применяют методики десульфатации аккумуляторных пластин. Батарею разряжают до напряжения менее пяти вольт многократным потреблением большого тока краткой длительности. Пример такого потребления — запуск стартера. После этого производят медленную полную зарядку маленьким током в пределах одного ампера. Повторяют процесс 8—9 раз. Метод десульфатации является долгим по времени, но согласно всем исследованиям даёт хороший результат.
Нужно помнить, что при зарядке важно не допускать перезаряда АКБ. Заряд производится до напряжения 12,7—13,3 вольт и зависит от модели батареи. Максимальный заряд указывается в документации к аккумулятору, которую всегда можно найти в интернете.
Перезаряд вызывает закипание, увеличивает плотность электролита и, как следствие, разрушение пластин. Заводские устройства зарядки имеют системы контроля заряда и последующего отключения. Собрать самостоятельно такие системы, не обладая достаточными знаниями в электронике, достаточно сложно.
Схемы для сборки своими руками
Стоит рассказать о простых устройствах зарядки, которые можно собрать, обладая минимальными знаниями в электронике, а ёмкость заряда отследить путём подключения вольтметра или обыкновенного тестера.
Схема зарядки для экстренных случаев
Бывают случаи, когда автомобиль, простоявший ночь возле дома, утром невозможно завести из-за разряженного аккумулятора. Причин возникновения этого неприятного обстоятельства может быть много.
Если аккумулятор был в хорошем состоянии и немного разрядился, решить проблему помогут:
- Источник постоянного напряжения 12—25 вольт.
- Сопротивление ограничения тока.
В качестве источника питания отлично подойдёт зарядное устройство от ноутбука. Оно обладает выходным напряжением в 19 вольт и током в пределах двух ампер, чего вполне достаточно для выполнения поставленной задачи. На выходном разъёме, как правило, внутренний вход — плюс, внешний контур штекера — минус.
В качестве ограничительного сопротивления, которое является обязательным, можно применить салонную лампочку. Можно использовать и более мощные лампы, например, от габаритов, но это создаст лишнюю нагрузку на блок питания, что очень нежелательно.
Собирается элементарная схема: минус блока питания подключается к лампочке, лампочка к минусу АКБ. Плюс идёт напрямую от батареи к блоку питания. В течение двух часов аккумулятор получит заряд для запуска двигателя.
Из блока питания от стационарного компьютера
Такое устройство более сложно в изготовлении, но его можно собрать с минимальными познаниями в электронике. Основой послужит ненужный блок от системного блока компьютера. Выходные напряжения таких блоков +5 и +12 вольт с выходным током около двух ампер. Эти параметры позволяют собрать немощное зарядное устройство, которое при правильной сборке долго и надёжно послужит хозяину.
Полная зарядка аккумулятора займёт длительное время и будет зависеть от ёмкости батареи, но не будет создаваться эффекта десульфатации пластин. Итак, пошаговая сборка прибора:
- Разобрать блок питания и выпаять все провода кроме зелёного. Запомнить или отметить места входа чёрного (GND) и жёлтого +12 В.
- Зелёный провод припаять к месту, где находился чёрный (это необходимо для старта блока без системной платы ПК). На место чёрного провода припаять отвод, который будет минусовым для зарядки АКБ. На место жёлтого провода припаять плюсовой отвод зарядки аккумулятора.
- Необходимо найти микросхему TL 494 или её аналог. Список аналогов легко найти в интернете, один из них обязательно будет найден в схеме. При всём многообразии блоков без этих микросхем их не производят.
- От первой ноги этой микросхемы — она левая нижняя, найти резистор, который идёт на выход +12 вольт (жёлтый провод). Это можно сделать визуально по дорожкам на схеме, можно при помощи тестера, подключив питание и замерив напряжение на входе резисторов, идущих к первой ноге. Не стоит забывать, что на первичную обмотку трансформатора идёт напряжение 220 вольт, поэтому нужно соблюдать меры безопасности при запуске блока без корпуса.
- Выпаять найденный резистор, замерить его сопротивление тестером. Подобрать близкий по номиналу переменный резистор. Выставить его на номинал нужного сопротивления и запаять на место удалённого элемента схемы гибкими проводами.
- Запустив блок питания путём регулировки переменного резистора, получить напряжение 14 В, в идеале 14.3 В. Главное, не перестараться помня, что 15 В, как правило, предел для отработки защиты и, как следствие, отключения.
- Выпаять переменный резистор, не сбив его настройку, и замерить получившееся сопротивление. Необходимый или максимально близкий номинал сопротивления подобрать или набрать из нескольких резисторов и запаять в схему.
- Блок проверить, на выходе должно быть искомое напряжение. При желании к выходам на схеме плюса и минуса можно подключить вольтметр, поместив его на корпусе для наглядности. Последующая сборка происходит в обратном порядке. Прибор готов к использованию.
Блок прекрасно заменит недорогую заводскую зарядку и достаточно надёжен. Но ОБЯЗАТЕЛЬНО нужно помнить, что устройство имеет защиту от перегрузки, но это не спасёт от ошибки в полярности. Проще говоря, если перепутать плюс и минус при подключении к АКБ, зарядное мгновенно выйдет из строя.
Схема зарядного устройства из старого трансформатора
Если под рукой нет старого блока питания от компьютера, и радиотехнический опыт позволяет самостоятельно монтировать несложные схемы, то можно воспользоваться следующей довольно интересной схемой зарядки АКБ с контролем и регулировкой подаваемого напряжения.
Для сборки устройства можно воспользоваться трансформаторами от старых блоков бесперебойного питания или телевизоров советского производства. Подойдёт любой мощный понижающий трансформатор с суммарным набором напряжений на вторичных обмотках примерно 25 вольт.
Диодный выпрямитель собран на двух диодах КД 213А (VD 1, VD 2), которые устанавливаются обязательно на радиатор и могут быть заменены любыми импортными аналогами. Аналогов много, и они легко подбираются по справочникам в интернете. Наверняка нужные диоды найдутся дома в старой ненужной аппаратуре.
Такой же метод можно применить для замены управляющего транзистора КТ 827А (VT 1) и стабилитрона Д 814 А (VD 3). Транзистор устанавливается на радиатор.
Регулировка подаваемого напряжения осуществляется переменным резистором R2. Схема простая и заведомо рабочая. Собрать её сможет человеку с минимальными познаниями в электронике.
Импульсная зарядка для АКБ
Схема сложна в сборке, но это единственный недостаток. Найти простую схему импульсного блока зарядки вряд ли получится. Это компенсируется плюсами: такие блоки почти не греются, при этом имеют серьёзную мощность и большой КПД, отличаются компактным размером. Предложенная схема, в смонтированном на плате виде, уместиться в контейнер размером 160*50*40 мм. Для сборки прибора необходимо понимать принцип работы ШИМ (Широтно-импульсная модуляция) генератора. В предложенном варианте он реализован при помощи распространённого и недорогого контроллера IR 2153.
При применённых конденсаторах мощность прибора 190 Ватт. Этого хватит для зарядки любого аккумулятора лёгкого автомобиля ёмкостью до 100 А-ч. Установив конденсаторы по 470 мкФ, мощность возрастёт в два раза. Станет возможна зарядка АКБ ёмкостью до двухсот ампер/часов.
Полезный совет
При использовании устройств без автоматического контроля заряда АКБ можно применить простейшее сетевое, суточное реле китайского производства. Это избавит от необходимости следить за временем отключения блока от сети.
Стоимость такого прибора около 200 рублей. Зная примерное время зарядки своего аккумулятора, можно выставить нужное время отключения. Это гарантирует своевременное прекращение подачи электричества. Можно отвлечься на дела и забыть о АКБ, что может привести к закипанию, разрушению пластин и выходу аккумулятора из строя. Новый аккумулятор будет стоить гораздо дороже
Меры предосторожности
При использовании приборов, собранных своими руками, следует соблюдать следующие меры безопасности:
- Все приборы, включая АКБ, должны находиться на огнеупорной поверхности.
- При первичном применении изготовленного прибора необходимо обеспечить полный контроль всех параметров зарядки. Обязательно нужно контролировать температуру нагрева всех элементов зарядки и АКБ, нельзя допускать закипания электролита. Параметры напряжения и тока контролируют тестером. Первичный контроль поможет определить время полной зарядки аккумулятора, что пригодится в будущем.
Собрать зарядку для АКБ несложно даже для новичка. Главное, делать всё внимательно и соблюдать меры безопасности, т. к. придётся иметь дело с открытым напряжением в 220 вольт.
