Наиболее популярными в наше время являются сигнализации с двухсторонней связью, из высшего ценового сегмента в средний упорно продвигаются охранно-телематические комплексы. Между тем, простые сигнализации с односторонней связью продолжают сохранять определенный спрос, в основном – среди владельцев старых автомобилей, для которых наиболее важной функцией является дистанционная блокировка дверей.

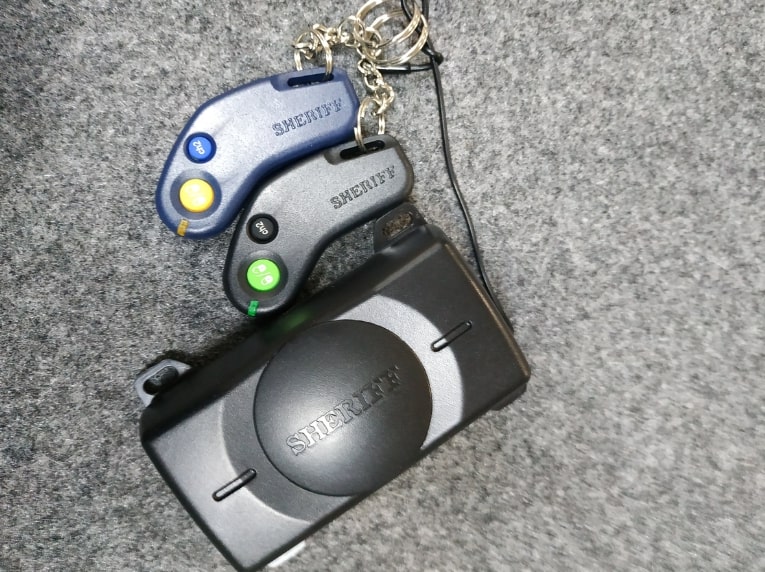

Сигнализация Sheriff APS 2500 – это типичный представитель своего класса. Управление ей осуществляется с компактных двухкнопочных брелоков, дополнительные функции (помимо простого снятия/постановки на охрану и открытия багажника) активируются комбинациями нажатий кнопок согласно тому, как это описывает инструкция.

Все подключения центрального блока – исключительно аналоговые, связь с цифровыми шинами сигнализация не поддерживает.

Комплект

Комплект поставки сигнализация Sheriff APS 2500 содержит в своей упаковке:

  1. Центральный блок сигнализации.
  2. 2 брелока-передатчика.
  3. Однотональная сирена.
  4. Двухзонный датчик удара с раздельной настройкой уровней предупреждения и тревоги.
  5. Реле блокировки.
  6. Комплект проводов.
  7. Светодиодный индикатор.
  8. Сервисная кнопка.
  9. Концевой выключатель капота.
  10. Инструкция пользователя, схема подключения.

Возможности

Сигнализация имеет базовый набор охранных и сервисных функций:

  • контроль концевиков дверей, капота, багажника;
  • датчик удара;
  • датчик включения зажигания;
  • возможность подключения дополнительного двухзонного датчика (например, датчика объема);
  • управление штатным центральным замком автомобиля либо дополнительно устанавливаемыми силовыми приводами;
  • возможность приоритетного открывания двери водителя;
  • выход управления открытием багажника;
  • программируемая возможность управления доводчиком электростеклоподъемников.

Главные недостатки, которые имеет эта сигнализация, обусловлены ее односторонним механизмом связи: низкая стойкость шифрования, легко взламываемого современными кодграбберами, и малый радиус действия радиосвязи. Поэтому говорить о Sheriff APS 2500 как о полноценной противоугонной системе в наше время уже не актуально.

Подключение

Центральный блок сигнализации скрытно размещается в салоне автомобиля. Из основного и дополнительного разъемов подключения извлекаются все неиспользуемые провода, после чего собираются жгуты по количеству мест подключения к штатной электропроводке.

Управление светотехникой автомобиля возможно по нескольким вариантам:

  • Силовое управление габаритами: красный провод подключается через предохранитель к постоянному плюсу от аккумулятора, диодная развязка на белом проводе отрезается. Белый провод подключается к цепи питания габаритных огней: переключателю наружного освещения, подсветке и т.д.
  • Силовое управление сигналами поворота: красный провод подключается аналогично, разветвление белого провода после диодной развязки подключаются к соответствующим сторонам сигналов индикации поворота автомобиля за подрулевым переключателем, на приборной панели и так далее в зависимости от того, какой способ наиболее удобен на конкретном автомобиле.
  • Импульсное управление аварийной сигнализацией используется в том случае, когда для ее включения со штатной кнопки подается непрерывный сигнал положительной или отрицательной полярности. Диодная развязка с белого провода срезается, белый и красный провода подключаются параллельно контактам кнопки аварийной сигнализации.

Для работы совместно со штатным центральным замком используются нормально разомкнутые пары контактов реле запирания и отпирания ЦЗ, подключаемые параллельно штатной кнопке блокировки/разблокировки дверей либо контактной группе привода водительской двери в зависимости от того, какой способ удобнее для использования.

Устанавливая привода на автомобиль без центрального замка, к ним протягивают силовую проводку. При этом плюс питания подключается к нормально разомкнутым контактам реле, масса – к нормально замкнутым, в противном случае уходящая в двери проводка окажется постоянно под напряжением. При изломе или повреждении изоляции проводов это приведет к короткому замыканию.

Блокировка запуска двигателя предусмотрена с использованием внешнего реле с нормально замкнутыми контактами. Такая блокировка более надежна в плане ресурса самого реле (оно срабатывает только при попытке угона, а не каждый раз при включении зажигания), но не в плане угоностойкости – достаточно отключить центральный блок сигнализации или оборвать провод, идущий от него к реле, и блокировка останется постоянно замкнутой.

Как и у подавляющего большинства сигнализаций этого класса, концевики капота и багажника подключаются на один вход центрального блока.

В принципе, ничто не мешает объединить их и с дверными концевиками, если они имеют отрицательную полярность – так как обратной связи у сигнализации нет, принципиальной разницы в использовании этих каналов в большинстве случаев нет.

Для управления дополнительными устройствами предназначены два слаботочных выхода:

  • Канал CH2 предназначен в первую очередь для управления приводом открытия багажника. В зависимости от настроек канал активизируется либо на все время удержания кнопки 2 на брелоке, либо на одну секунду, либо срабатывает как триггер (меняет состояние при каждом последующем нажатии кнопки).

Датчик удара при активации канала 2 отключается. Наиболее часто используется схема с включением соленоида через внешнее реле, в этом случае канал настраивается на кратковременный импульс.

Длительное срабатывание при удержании нужно при использовании приводов с шестеренчатым редуктором, которые не только освобождают, но и сами поднимают дверцу – так как эта схема сложнее и дороже, ее практически не применяют. Триггерное срабатывание может использоваться для управления внешним модулем автозапуска, дополнительной блокировкой и так далее.

  • Канал CH3 может использоваться для подключения дополнительной блокировки либо быть запрограммированным на импульсное срабатывание при постановке на охрану (для управления доводчиком стекол) или при снятии с охраны (для реализации «вежливой подсветки»). Также возможно включение внешнего пейджера по этому каналу.

Любой владелец автомобиля хочет, чтобы его транспортное средство было под надежной защитой, которая работает постоянно и без сбоев. Как раз такой и является автосигнализация Sheriff APS 2500. Она обладает большой безопасностью, долговечностью, простотой в обслуживании и установке.

Однако стоит сказать, что система односторонняя и пользуется спросом в основном у владельцев более старых автомобилей. Также стоит сказать, что этот бренд давно уже стал известным и востребованным не только в России, но и за рубежом.
