Замена направляющих втулок клапанов ВАЗ 2108

Размеры направляющих втулок клапанов ваз 2108 Запчасти и автотовары

Одним из преимуществ автомобилей, выпущенных русскими заводами, является возможность выполнения обладателем ремонта всех узлов и агрегатов, прямо до полной разборки мотора. Если автолюбитель принялся осваивать ремонт головки блока цилиндров, то нужно разобраться, как делается подмена направляющих втулок клапанов. Процедура это в сопоставлении с другими манипуляция не представляет трудности, но имеет существенное значение для обеспечения работоспособности мотора.

Для чего нужна направляющая втулка клапана?

В обеспечении размеренной работы мотора элементы головки блока играют важную роль. В особенности кропотливо нужно смотреть за состоянием клапанов, ведь от их зависит, как отлично будет происходить наполнение цилиндров горючей консистенцией и освобождение её от товаров сгорания горючего. Доверена эта работа клапанам, которые вовремя открывают и закрывают просветы каналов поступления топливной консистенции и выхлопных газов.

Размеры направляющих втулок клапанов ваз 2108

Каждый клапан имеет рабочую часть в виде диска (тарелку), которая плотно прилегает к гнезду и шток. Конкретно через шток тарелке передаётся возвратно-поступательное движение, нужное для работы механизма. Для того, чтоб шток клапана двигался строго по собственной оси, он помещён в специальную втулку.

Направляющие клапанов выполнены таким макаром, чтоб клапан не имел способности колебаться в стороны. Отсутствие зазора меж поверхностью штока и внутренней поверхностью втулки также помогает сальнику клапана защитить камеру сгорания от попадания моторного масла. Даже с учётом того, что для клапанов и направляющих употребляют очень крепкие сплавы, износ неизбежен. Вот поэтому временами нужна подмена втулок клапанов.

Очевидными признаками необходимости такого ремонта являются:

  • попадание в камеру сгорания моторного масла (увеличение расхода масла, сизый дым выхлопа);
  • характерный шум от головки;
  • замена направляющих клапанов на новые;
  • замена клапанов после их повреждения (особенно при искривлении штока);
  • капитальный ремонт ГБЦ.

Замена направляющих втулок клапанов

Готовим двигатель к замене направляющих втулок клапанов ВАЗ

Любая работа, связанная с ремонтом двигателя автомобиля требует подготовки. Особенно это важно, когда дело доходит до газораспределительного механизма. В процессе возврата мотора к жизни обойтись простым набором гаечных ключей уже не удастся. Конструкция отдельных элементов требует наличия особых приспособлений.

Размеры направляющих втулок клапанов ваз 2108

Замена направляющих втулок клапанов ВАЗ на всех автомобилях классической серии абсолютно одинакова из-за идентичности устройства двигателей. Для проведения этой операции необходима специальная оправка, которую можно заказать знакомому токарю или купить в магазине. Состоит она из рукоятки и рабочей части. Рабочая часть представляет собой стержень, диаметр которого чуть меньше наружного диаметра втулки, а на конце имеется более тонкая часть, которая свободно входит внутрь втулки.

Кроме этого необходимо приготовить развёртки – специальные длинные свёрла, которые позволяют довести внутренний диаметр отверстий до нужного калибра.

В магазине необходимо приобрести развёртки на:

  • 8,022-8,040 мм (для каналов впускных клапанов);
  • 8,029-8,047 мм.(для каналов выпускных клапанов).

Кончено, замена втулок двигателя любого автомобиля возможна только, когда головка демонтирована, клапана и другие элементы ГЦБ сняты, а также выкручены шпильки у цилиндров №1 и №4 в верхней части (они мешают запрессовке втулок).

Замена направляющих втулок клапанов – действуем последовательно

Размеры направляющих втулок клапанов ваз 2108

Приступая к работе, головку блока цилиндров предварительно очищают от смазки и грязи. Далее её необходимо уложить на верстак с хорошим освещением.

После этого следует выполнить следующие операции:

  • вставляя поочерёдно оправку в отверстия старых втулок (со стороны камеры сгорания), аккуратно молотком наносим удары по её концу и выбиваем втулки;
  • посадочное место втулки очищаем ветошью с бензином или растворителей, продуваем сжатым воздухом;
  • втулки необходимо заранее выдержать в морозилке примерно 2-е суток для их сжатия;
  • нагреваем ГБЦ на электроплитке до температуры примерно 100 градусов Цельсия (это позволит расширить посадочные каналы);
  • надеваем на втулки стопорные кольца, вставляем втулки в отверстия и через оправку аккуратно забиваем до полной посадки.

Замена направляющих клапанов заканчивается доработкой отверстий втулок до необходимого диаметра. Это необходимо делать, когда головка полностью остынет. Если стержень клапана не входит в отверстие втулки, оно растачивается развёртками, которые поочерёдно используются от самого малого размера с примеркой поле каждого прохода.

Что следует знать при проведении ремонта

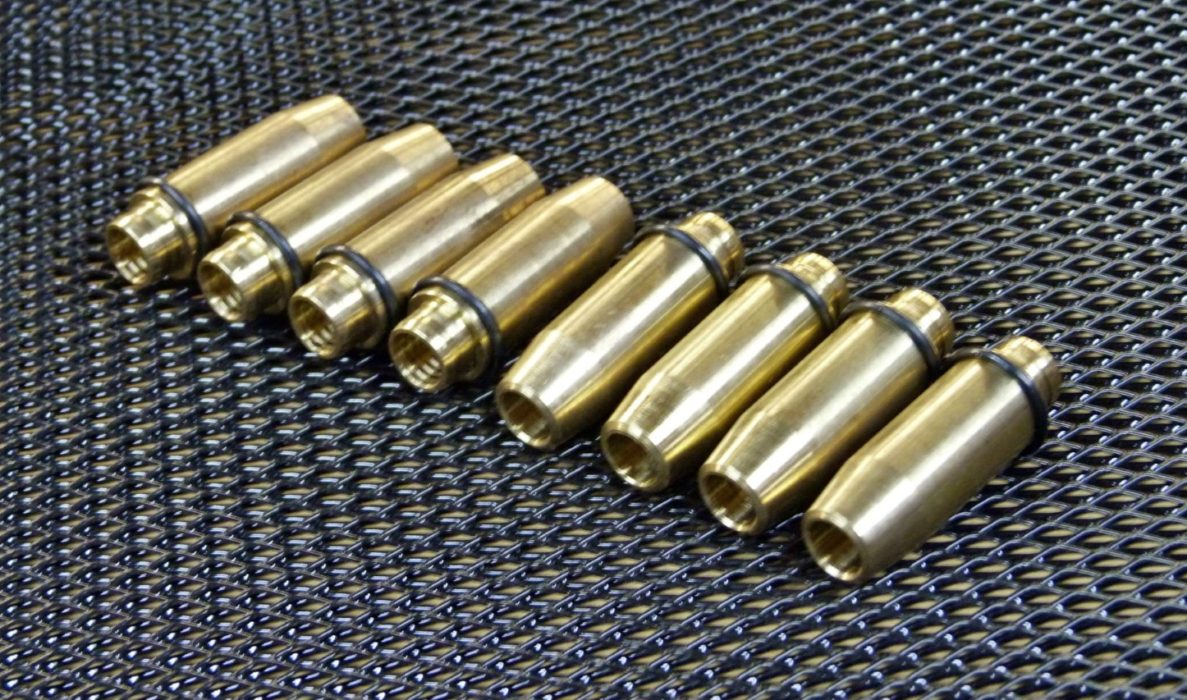

Для того, чтобы замена втулок клапанов ВАЗ была произведена как положено, заранее необходимо определить, где устанавливаются впускные, а где выпускные клапаны, а также подготовить втулки. Спутать их сложно. Втулка для впускного клапана короче по размеру, а на внутренней её части имеются канавки для смазки, доходящие до середины. Втулки выпускных клапанов длиннее и имеют канавки на всю длину внутренней части.
