В видео будет показано, как сменить гранату на автомобиле ВАЗ. Самое интересное, что этим процессом будут заниматься девушки, которые хотят доказать, что даже девушкам по силам выполнить эту не самую легкую процедуру. В ролике даются теоретические основы гранаты и основные причины выхода ее из строя, а затем показывается сам процесс замены. Две девушки без помощи мужчин снимают колесо, освобождают шрус от ступицы и постепенно добиваются желаемого результата и устанавливают новую запчасть.

Многие владельцы «девяток» хоть однажды сталкивались с хрустом, доносящимся из-под колеса при резком повороте. Так граната ВАЗ 2109 (ШРУС) «сигнализирует» о своей неисправности. Это достаточно важная деталь, имеющая сложную конструкцию и требующая особого внимания. Если вы услышали, что граната хрустит, машину незамедлительно нужно вести в автосервис и ставить на ремонт с целью замены неисправной детали. Но гранат четыре. Нужно определить, какая, как это сделать?

ВАЗ 2109 — переднеприводный автомобиль, поэтому у передней подвески, помимо ее основных функций, есть еще одна немаловажная задача, а именно: обеспечение передачи крутящего момента ведущим колесам. Для этого она оснащена шарнирами равных угловых скоростей (ШРУСами), позволяющими ведущим колесам вращаться, поворачиваться и перемещаться вертикально на пружине. Название «граната» в народе ШРУС получил благодаря своей форме.

Возможные причины хруста

Как поставить гранату на ваз 2109

Водитель со стажем на слух может определить место неисправности автомобиля. Это качество приходит с годами. Однако хруст гранаты перепутать с другим звуком очень трудно. Давайте разберемся, что представляет собой ШРУС. Снаружи он выполнен в виде чаши, а с внутренней стороны корпус имеет полукруглые борозды. Их шесть.

Во внутреннем пространстве находится сферический кулак (обойма) с 6 канавками и шлицевым соединением для полуоси. Вращение происходит через усилие, которое обойма передает на корпус через шары, находящиеся в сепараторе.

Шарики, перемещаясь по бороздам, изменяют угол между полуосями.

  • установлены низкокачественные или бракованные изделия, в том числе поддельные;
  • использованы низкокачественные смазочные материалы либо они отсутствуют;
  • повреждение пыльника;
  • езда по плохим дорогам или агрессивный стиль вождения.

У каждой детали есть свой ресурс выработки. И со временем в шарнирах возникает люфт. Перекатывание шариков, уже более свободное, воспроизводит звук, напоминающий хруст. Он может появиться при повороте, резком ускорении, преодолении препятствий.

На ведущие колеса установлено по 2 гранаты (внутренняя и наружная): первая передает вращение от коробки, вторая — от полуоси к ступице колеса. Поэтому при возникновении постороннего звука нужно определить, какой именно ШРУС издает звук (расположенный слева или справа, внутри или снаружи).

Конструкция этих гранат одинакова, различаются они только размерами (наружная меньше). Внешние ШРУСы изнашиваются более интенсивно, потому что нагрузки и углы поворотов больше. Зная конструкцию и отличие гранат, какая, как быстро и почему изнашивается, владелец автомобиля будет более тщательно следить за состоянием ШРУСов.

Способы диагностики ШРУСов

Устройство гранаты: 1 — корпус с наружной обоймой; 2 — сепаратор; 3 — внутренняя обойма; 4 — шарики (6 шт.); 5 — вал привода; 6 — стопорное кольцо; 7 — чехол гофрированный; 8 — хомуты чехла

Как определить, какая граната испорчена и подлежит замене? Есть несколько способов диагностики.

  1. Сначала попытаемся определить хруст внешней гранаты. Автомобиль стоит без движения. Поочередно у шарниров дергаем ось и прислушиваемся. Появился стук, значит, в ШРУСе есть люфт, что говорит об испорченности гранаты.
  2. Теперь пусть машина едет по ровной площадке. Чтобы установить, хрустит граната какая, как нужно действовать, до конца надо вывернуть руль вправо, потом то же самое сделать влево. Раздался хруст, когда вы поворачивали вправо, значит, неисправна правая наружная граната, хруст при левом повороте — левая наружная граната.
  3. В случае неисправности внутренней гранаты возникает вопрос: какая, как определить поломку? Для этого выбираем дорожное покрытие с ухабами, ямами, чтобы колесо опускалось как можно ниже, и едем на автомобиле прямо. Слушаем звуки, поочередно въезжая то левым, то правым передним колесом в яму, и по слуху определяем, какая граната хрустит.
  4. Приподнять автомобиль на подъемнике. Включить первую передачу, чтобы колеса могли вращаться в подвешенном состоянии. При неисправности гранаты вы услышите шарнирный хруст.

Мы узнали, какая, как и в каком месте «щелкает» граната. Осталось приступить к замене испорченного ШРУСа. Это можно сделать в автомастерской или выполнить ремонт самостоятельно, при наличии соответствующего опыта.

Как поставить гранату на ваз 2109

Есть три основных правила, при выполнении которых привод авто служит долго.

  1. Откажитесь от резкого старта.
  2. Не газуйте, выворачивая руль.
  3. Периодически осматривайте пыльники.

ШРУС быстро изнашивается при значительных нагрузках и попадании грязи. Позаботьтесь о своем автомобиле.

Любой опытный автомобильный мастер готов сказать, что замена ШРУСа ВАЗ-2109 может потребоваться, исходя из большого количества причин.

ШРУС – шарнир равных угловых скоростей. Необходимость замены требует незамедлительных действий при малейших подозрениях, Потому как от целостности этого узла зависит безопасность пассажиров.

Определяем неисправность

В первую очередь во время движения возможны посторонние шумы спереди. Сначала необходимо удостовериться, что пыльники ШРУСа не порвались, и на поверхности отсутствуют трещины или замасленные следы. Чтобы проверить, достаточно вывернуть руль до упора и провести визуальный осмотр за колесом.

Как поставить гранату на ваз 2109

Нашли повреждения? Незамедлительно меняйте пыльник, чтобы в механизм ШРУСа впоследствии не попадали камни, мелкие частички, а также вода. В ином случае шарнир достаточно быстро придет в негодность.

Определить необходимость замены самого шарнира можно достаточно легко – во время поворотных маневров водитель замечает характерные стуки. Подтвердить этот факт поможет наличие люфтов во время раскачивания вала привода.

Перед началом работ

Первым делом поставьте автомобиль на ручник, под задние колеса подложите противооткатные бруски. Пока автомобиль не поднят, отверните гайку ступицы с предварительным демонтажем защищающего колпака. Имейте в виду, что этот узел достаточно крепко затянут, и чтобы его открутить, придется приложить немало усилий. Уже на этом шаге можно немного ослабить болты колес.

Собственно, замена ШРУСа

Сейчас в пошаговой схеме мы рассмотрим весь процесс работ:

  1. Поднимите перед машины и поставьте кузов на опоры. Болты откручиваются и снимаются колеса, а также вынимается шайба упора гайки ступицы.
  2. Подходит этап разбора рулевого наконечника. С нижней части поворотного кулака снимаются болты, руль поворачивается в сторону, где меняется деталь до упора.

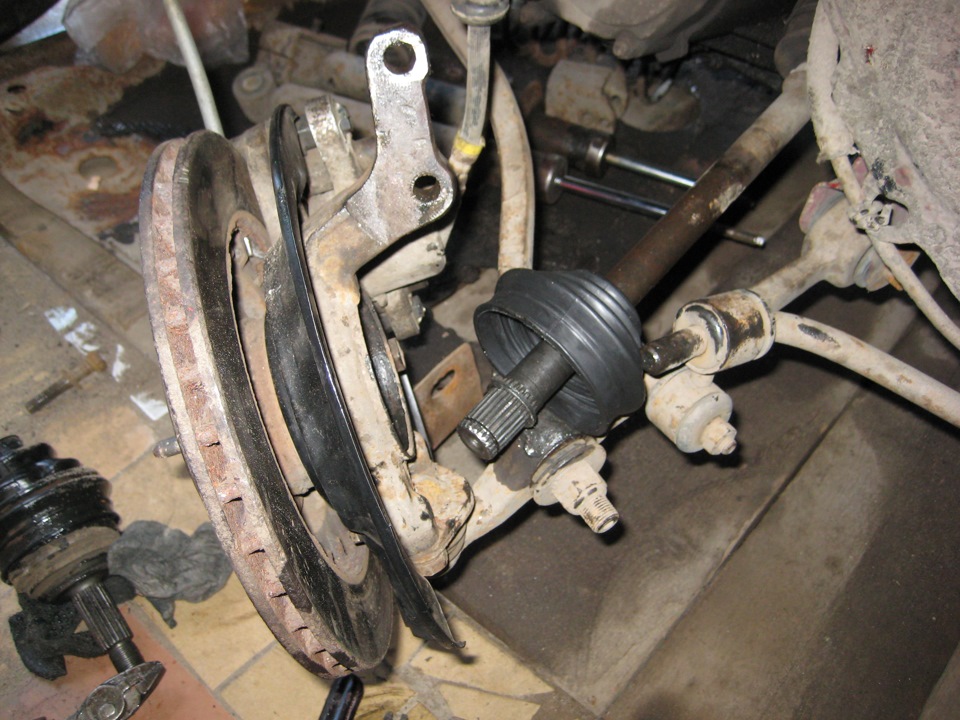

  3. Теперь нужно вытянуть шпицевой конец наружного ШРУСа с ВАЗ-2109, только после того, как уже оттянута стойка и поворотный кулак. Далее выдавите внутренний ШРУС, который прикреплен в КПП. Для этого лучше применить монтировку.

Важно отметить, что если работы выполняются на всех ШРУСах, после снятия одного привода поставьте в коробку фиксатор. В качестве приспособления может выступить старый внутренний ШРУС. Это делается для того, чтобы не было смещения шестерней.

В ином случае поставить новую деталь не получится на свое место.

  1. Проверьте наличие следов масла в области КПП – если таковые имеются, тогда потребуется замена сальников ШРУСов.
  2. Зажмите приводной вал тисками, демонтируйте хомуты с шарниров и снимите пыльники, если они еще целые. Порванные чехлы просто обрезаются ножом.
  3. Возьмите молоток и выколотку. Сбейте шарниры с вала, прикладывая все усилия к шарнирной обойме. Те же действия выполняются и для внешнего ШРУСа.
  4. После демонтажа заменяемой детали установка нового шарнира производится в обратном порядке.

В случае если нужно поменять только пыльники, не забывайте промывать шарнир (для этого подойдет бензин). Таким образом вы избавитесь от загрязнений и старой смазки. Новую защиту нужно одевать на вал, при этом помните, что длина левого и правого отличается. Важно поставить пыльники по назначению. Во время замены защиты целесообразно заменить смазку в шарнире, а также проверить, что ее там вполне достаточно.

Как поставить гранату на ваз 2109

Рекомендации от профессионалов по ремонту ШРУСов

В данном подразделе предлагаем вам ознакомиться с практическими советами от профессиональных мастеров:

  • если необходимо менять шарнир, выполняйте полную замену. Исключением может быть только переустановка пыльников и других мелких деталей из данной категории. Кроме смазывающих материалов в ШРУСе, нужно менять все хомуты и с некой долей перфекционизма следить за чистотой во время сборки;
  • для установки ШРУСа на место отлично подойдет молоток и подставка из дерева. Аккуратно выполняйте работы по монтажу – движения должны быть плавными и не сильными. Иными словами, подставляете деревянную приставку к детали и стучите, пока все не станет на положенные места. Если не использовать «прокладку», высока вероятность повреждения детали, которая придет в негодность;
  • как только ШРУС поставлен, монтируйте пыльник. Сначала клещами зажмите хомут на валу. Выровняйте давление в детали – при помощи отвертки зацепите кромку пыльника и отверните ее. Теперь зажмите хомут снаружи. Заглушка из пластика ставится в конце вала.

Все остальные действия выполняются в обратном порядке, как при разборке.

В итоге выполнение работ по ремонту, когда необходима замена ШРУСа ВАЗ 2109 может показаться трудоемкой. Если вы обладаете достаточным запасом свободного времени, пробуйте разобраться самостоятельно. В ином случае лучше обратиться к профессиональным мастерам. На любом СТО вам сделают замену ШРУСа или пыльника за короткий промежуток времени, потому как это достаточно распространенная проблема на любом автомобиле.
