Тюнинг печки ВАЗ 2109: порядок действий

Тюнинг печки ваз 2109 высокая панель Тюнинг

С наступлением сезона холодов, я написал уже такую себе мини-серию статей о тюнинге отопителей Ваз. Давайте припомним: это пост «небольшой тюнинг отопителя ВАЗ», пост «шум отопителя ВАЗ 2101-2107». Теперь настала очередь и семейства самар.

Собственно, в чем проблема? Очень часто встречается такая штука, что отопитель ВАЗ 2108 – 2109 греет, но не очень, на холостых оборотах дует вообще холодный воздух… При повышении оборотов, ситуация улучшается, но не сильно… Знакомая ситуация? Постараемся разобраться.

Причины низкой производительности

Существуют такие предположения причины:

  1. Старый, забитый мусором, накипью радиатор печки.
  2. Неисправный термостат, который держит температуру ниже 90 градусов.
  3. Воздушная пробка (маловероятный вариант, но иногда случается).
  4. Проникновение в систему отопление воздуха, который проходит через щели.
  5. Наличие большого количества мусора (в основном насекомых, листьев) в корпусе отопителя и препятствование свободному прохождению воздуха через радиатор.
  6. Ну и очень банальная причина – низкий уровень охлаждающей жидкости.

Как же решаются эти проблемы? Первая проблема, связанная с образованием накипи внутри радиатора, решаема только заменой радиатора. Тут конечно, можно предложить вариант распаять и почистить радиатор, но со своего горького опыта, скажу, затея эта бессмысленна. Неисправность термостата – синоним слова «замена». О решениях других проблем с отопителем, поговорим далее.

Тюнинг

Мой вам совет, перед тем как заниматься другими переделками, попробуйте уделить внимание радиатору отопителя. Порой радиатор бывает на столько загажен, что ни о каком прохождении ОЖ тут не идет и речи. Возможно, он просто отжил свой срок и его необходимо заменить. Далее, на что хотелось бы обратить внимание – помпа (насос охлаждающей жидкости). Улучшенный и более производительный вариант – Luzar Turbo и ТЗА Premium. Под Luzar Turbo идут помпы двух видов:

  1. 21114-1307010 (LWP 01084), ею оснащают автомобили ВАЗ 2108 – 2115, с двигателем, имеющим 8 клапанную головку блока цилиндров.
  2. Помпой 21124-1307010 (LWP 01124) оснащают автомобили ВАЗ десятого семейства, калины, приоры, с 16–ти клапанной головой, которые были выпущены до 2008.

Почитав немного данных от производителя, можем ответить на вопрос – чем Luzar Turbo лучше обычной помпы?

  • Производителем заявлено, что эта помпа обладает увеличенной производительностью, значение равно (в среднем) 12,5%, при том что мощность двигатель не теряет. А следственно, чем выше скорость протекания ОЖ по системе, тем стабильнее температура двигателя.
  • Также снижается значение средней температуры в двигателе, что положительно влияет на долговечность.
  • Улучшаются показатели при так называемом «термошоке» — резкой остановке циркуляции ОЖ, такое наблюдается при сбрасывании оборотов.

Отличие конструкции состоит в крыльчатке, которая изготовлена из нержавеющей, листовой стали, оснащена большим количеством лопастей специальной формы.

Также немаловажным результатом в пользу Luzar есть то, что по испытаниям, проведенным в журнале «За рулем», она заняла первое место.

Отзывы в целом положительные, можете попробовать установить. Что касается щелей и неплотностей, то они ликвидируются с помощью поролона, клея, хорошего скотча, строительного силикона.

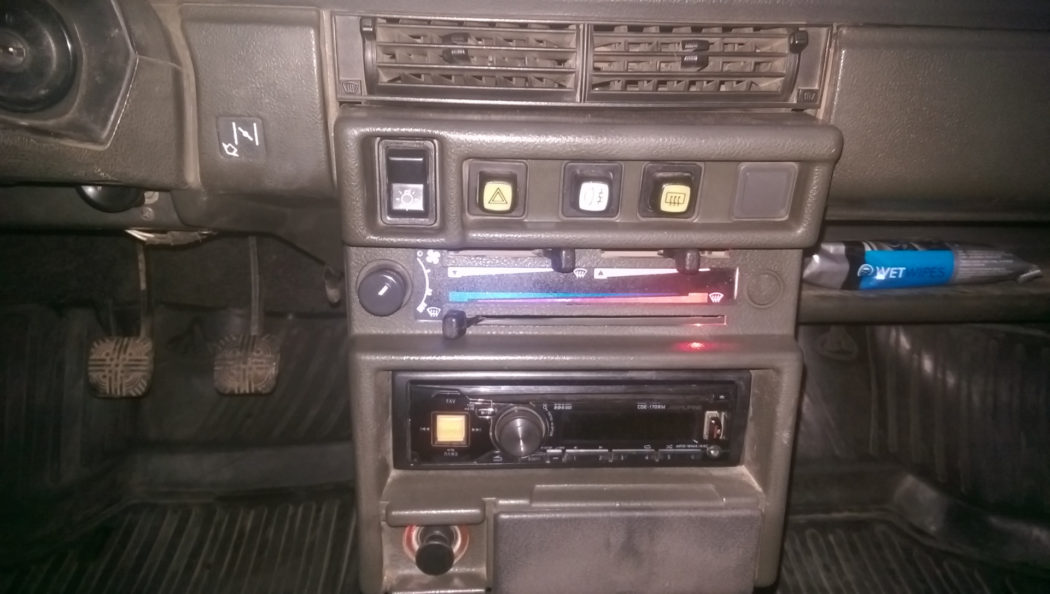

Практически все автолюбители — владельцы автомобилей девятого семейства, комплектуемых так называемой «высокой панелью», на себе ощутили всю «прелесть» поездок зимой. Вина всему — отопитель салона ВАЗ-2109. Нельзя сказать, что он не греет совсем. Как правило, горячий воздух поступает или в ноги, или на лобовое стекло, и практически никогда не бывает так, чтобы воздух распределялся равномерно.

Кроме того, модернизация, проведённая на отопителях четырнадцатой модели, не решила проблемы, скорее наоборот. После такого «улучшения», ко всем существующим проблемам добавился ещё и довольно сильный поток холодного воздуха из боковых дефлекторов, который довольно ощутимо «студит» левое плечо водителя и правое плечо пассажира, сидящего на переднем сиденье.

Начинаем работы по модернизации отопителя салона ВАЗ-2109.

Первым делом сливаем охлаждающую жидкость, для этого отворачиваем пластмассовый кран — барашек, расположенный в нижней части радиатора, в районе генератора. Основная часть тосола сольётся, но всё-же некоторая его часть останется в радиаторе отопителя. Удалить ее будет удобно с помощью нехитрого набора, состоящего из воронки и куска шланга. Если вы собираетесь использовать тосол повторно, нужно сливать его в чистую посуду.

При снятии накладки воздуховодов, сразу бросается в глаза явная несоосность отверстий, расположенных в панели с соплами отопителя. В большинстве случаев, печка «съезжает» вперед. В особо сложных ситуациях, когда величина перекоса более 50 %, отопитель салона ВАЗ 2109 придется подпилить.

Панель приборов придется снять. Для удобства, разъединяемые разъемы под лампочки и выключатели, лучше подписать фломастером, или использовать для записей бумажный скотч — это здорово сэкономит время при обратной сборке. Также придется снять рулевое колесо с накладками, а также расположенные под рулем выключатель указателей поворотов и рычаг управления стеклоочистителями.

Далее снимаем отопитель салона ВАЗ-2109. Корпус печки закреплен на кузове четырьмя гайками, для их откручивания пригодится торцевой ключ на 10. Не забудьте, что «правая дальняя» гайка служит местом контакта «массы» вентилятора с кузовом, там же, недалеко, расположен разъем плюсового провода. В корпус отопителя вставляется и разъем регулирующего скорость вращения вентилятора, резистора. Все разъемы необходимо отсоединить. Подлежат отключению и фишки, через которые запитываютя лампы освещения и переключатели скорости.

Снимаем шланги с радиатора, у краника печки снимаем защелку тросика. После выполнения этой операции, отопитель уже не связан с кузовом, и если его что-то удерживает, значит, вы забыли выполнить одно из описанных действий. Осталось отвернуть два винта вентилятора. Обратите внимание на сохранность подпятника и резиновых шайб.

Радиатор закреплен на корпусе отопителя тремя саморезами. При вытаскивании радиатора будьте осторожны — скорее всего, в нем еще остался тосол.

Одним из способов повышения температуры в салоне автомобиля является применение турбулизаторов (завихрителей) охлаждающей жидкости. За страшным названием скрываются простые пластиковые спиральки, увеличивающие удельную теплоотдачу радиатора. Должен заметить, что турбулизаторы эффективны только при условии работы двигателя на низких оборотах. По утверждению работников ВАЗа, занятых на сборке радиаторов, турбулизаторы установлены на большинстве радиаторов.

Если вы обнаружили, что на вашем радиаторе нет этого «чудо-устройства», то его несложно изготовить самостоятельно. Для этого нужно нарезать пластинок, медных или алюминиевых, (из того, что найдется под рукой) шириной около 6 мм, и толщиной не более 1,5 мм, одну сторону пластинки зажать в патроне дрели, другой зафиксировать с помощью тисов, и закрутить.

Разбираем отопитель салона ВАЗ-2109.

Перед разборкой отопителя, необходимо внешним осмотром определить целостность и положение нижней стенки. Половинки ребристой стенки имеют свойство деформироваться под воздействием высоких температур, и, в результате, смещаться по отношению друг к другу. При наличии этого дефекта, герметичность корпуса отопителя нарушается, и холодный воздух, в обход закрытой заслонки, беспрепятственно засасывается в воздуховоды. Отсюда происходит отличие в температуре воздуха, выходящего из правого и левого дефлектора обогрева ног. Определить целостность стенки можно, заглянув в отверстие для установки радиатора.

Чтобы разъединить корпус на две половины, нужно с помощью отвертки открыть защелки, и вывернуть саморез, располагающийся под центральным соплом. После того, как саморез вывернут, снимаем рычаги управления заслонками.

Далее приступаем к осмотру состояния внутренней поверхности. В моем случае, восстановительные работы состояли в подклейке отслоившегося поролона и добавке нескольких полос битопласта. Битопласт расположил таким образом, чтобы в крайнем положении заслонки максимально загерметизировать корпус.

Устройство центральной заслонки таково, что если правильно ее отрегулировать, она надежно закрывает воздушный поток, идущий из центральных дефлекторов, и не нуждается в дополнительном заглушивании.

При подготовке к сборке, места, куда будут крепиться заслонки, необходимо смазать литолом. При соединении корпуса, его «половинки» лучше посадить на герметик, акриловый или силиконовый. Ставим на место защелки, заворачиваем саморез и устанавливаем на свое место блок рычагов управления заслонками.

При обнаружении сильной деформации нижней ребристой стенки, щель, возникшую при соединении половинок, заполняем герметиком. В идеале, между радиатором и корпусом отопителя не должно быть зазоров. Завод — изготовитель пытается решить эту проблему посредством наклейки поролоновой полоски, но особого эффекта эта мера не производит. Если вы хотите обеспечить действительно герметичное соединение, вам не обойтись без битопласта. Его нужно приклеить в местах соединения корпуса с радиатором.

Повышенная шумность при работе вентилятора отопителя — не редкость. Чаще всего, виновницей шума является неотбалансированная крыльчатка. Балансировку крыльчатки можно произвести самостоятельно, намотав проволоку на лопасти. Процесс достаточно кропотливый, так как «баланс» находится исключительно опытным путем. Легче всего это

сделать следующим образом: наклеивая на крыльчатку кусочки пластилина, включать моторчик печки и находить положение, при котором вибрация будет минимальной. После балансировки, вентилятор устанавливаем на место и запитываем. Провода должны проходить через резиновую заглушку, установленную в корпусе отопителя.

Чулок кожуха вентилятора, предназначенный для защиты отопителя от листьев, очень быстро засоряется и препятствует поступлению воздуха, так что полезен он или вреден, решает каждому для себя.

Регулировка хода заслонок, производимая на заводе-изготовителе, оставляет желать лучшего. При правильно произведенной регулировке, рычаги должны надежно фиксироваться в крайних положениях, в особенности это важно для центральной и главной заслонок. Заслонка, перекрывающая воздушный поток, направленный на лобовое стекло, выполняет не настолько ответственную задачу, поэтому особо тонкой регулировки не требует. Все регулировки выполняются посредством подбора положения оплетки.

Регулировка крана отопителя — не менее увлекательное занятие. Так уж конструктивно предусмотрено, что заслонка крана имеет ход, больший, чем ход управляющего им рычага. При данном положении вещей нетрудно догадаться, что кран будет или не полностью открыт, или не до конца закрыт. И то и другое нежелательно, но, как говорится, «жар костей не ломит», поэтому выбираем положение, при котором кран не до конца закрыт.

Перед тем, как надеть шланги, трубки радиатора тоже желательно смазать герметиком. Хомуты лучше использовать новые. После окончательной сборки и прогрева двигателя до рабочей температуры, хомуты необходимо подтянуть еще раз.

Приступаем к установке. Перед тем, как установить торпеду на место, рекомендую наклеить на приемные отверстия сопел куски пенки и битопласта и проделать в них отверстия с достаточным напуском.

Отопитель устанавливается на место и наживляется. Устанавливается на место приборная панель (при установке нужно приложить усилия, чтобы максимально подвинуть ее вперед). После того, как передний край панели встал на место, вытаскиваем в соответствующие отверстия в панели пучки проводов, и заворачиваем нижние саморезы. Потом наживляем саморезы «боковых ушек».

Далее, в балке кузова, 3 мм сверлом сверлим два отверстия, прямо сквозь пластмассу. В эти отверстия заворачиваем 50 мм саморезы. В качестве шайб можно использовать просверленные монетки. После этого уже вкручиваются остальные саморезы. При выполнении крепления по данной методике, приборная панель будет максимально прижата к кузову. Двигаем отопитель до максимального совмещения отверстий.

Про проблему несоосности мы с вами уже говорили в начале этой статьи. Если, после примерки оказалось, что несоосность превышает допустимые значения, необходимо так пропилить пазы крепления отопителя, чтобы была возможность подвинуть печку «на себя». После выполнения этих работ модернизации, отопитель подлежит дополнительной герметизации (я снимал кожух вентилятора, и дополнительно прокладывал герметик, потом затягивал гайки).

Для герметизации накладки воздуховодов будет достаточно наклеить поверх поролона полоску битопласта. Чтобы избежать чрезмерного нагрева магнитолы, необходимо заклеить пенкой щель, которая имеется в накладке воздуховодов, прямо под местом установки магнитолы.

Работа по модернизации завершена, все на своих местах, можно заливать тосол. При заливке тосола, кран отопителя должен быть открыт, иначе не избежать возникновения воздушных пробок.

Приведенная методика под названием «модернизация отопителя салона ВАЗ-2109» может быть использована и для модернизации отопителей, установленных в «низких» панелях. Производя любые работы, направленные на улучшение работы или модернизацию отопителя, нужно помнить, что печка — это часть системы охлаждения автомобиля, и любые неграмотные действия могут иметь фатальные последствия.

Эффект, полученный в результате проведенной работы, вы ощутите сразу. Во всяком случае, можете быть уверены, что времена, когда вы замерзали в машине – в прошлом!
