Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу «улитка».

Смысл модернизации в том, чтобы установить на Ниву дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Нивы 4х4 находится внутри пластикового короба в салоне.

Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091).

Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего. Либо использовать дополнительные детали от ВАЗ 2108:

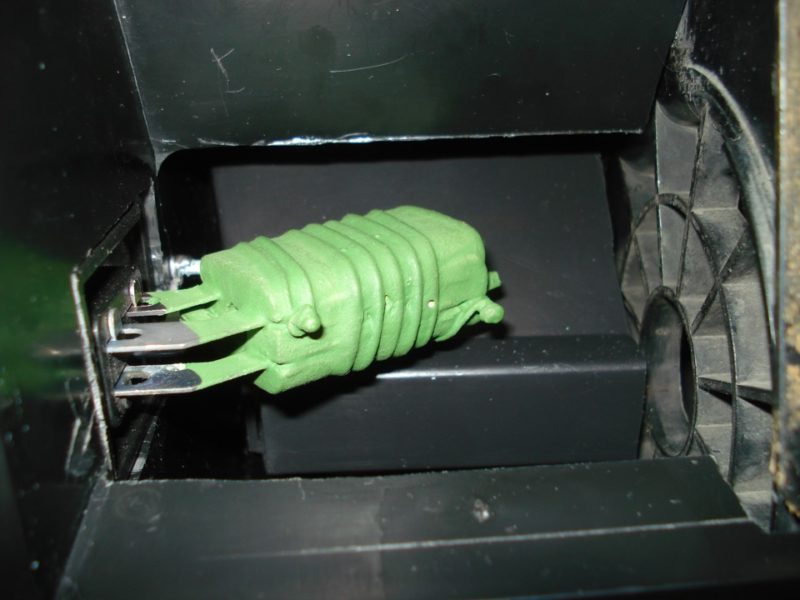

  • дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором;
  • переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника.

Инструкция по доработке

Снять коробку воздухопритока (в народе «сапог»):

  1. В салоне отвернуть 4 гайки, ключом «на 10»;
  2. В подкапотном пространстве помощник удерживает болты этим же ключом;
  3. Снять воздухозаборник.

Переделать «сапог» и установить в него вентилятор:

  1. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота;
  2. Срезаем все торчащие детали крепления вентилятора и размещаем его внутри «сапога»;
  3. Закрепить вентилятор, фиксируя его корпус герметиком.

  1. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха;
  2. Устанавливаем кожух с вентилятором на место, прокладывая провода;
  3. Проверяем, чтобы капот закрывался без проблем.

В результате должна получиться конструкция, как показано на видео:

Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

Схема подключения

Самый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Нивы на восьмерочный и установить от нее доп.резистор, то скорости будет три! Схема такого подключения:

Что получилось улучшить?

Модернизированная печка имеет ряд преимуществ:

  1. Тихая, а на 1-ой скорости бесшумная.
  2. Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль.
